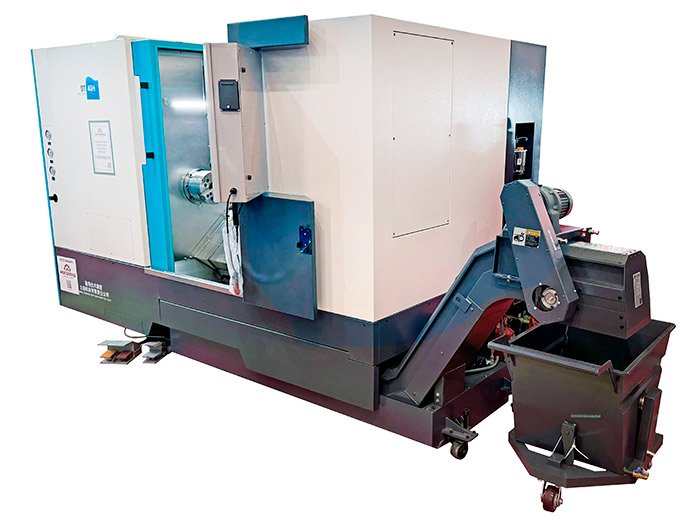

Токарный обрабатывающий центр DMTG DT40H с наклонной станиной и приводным инструментом с ЧПУ Fanuc 0i-ТF Plus
Описание

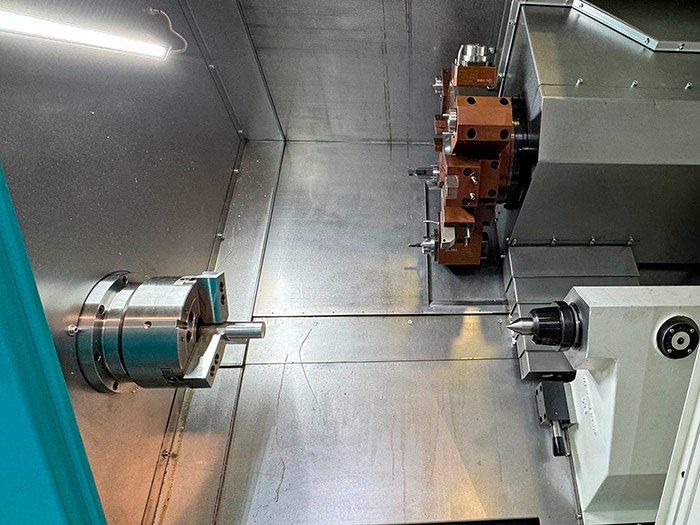

Токарный обрабатывающий центр DMTG DT40H предназначен для токарно-фрезерной обработки: точения и фрезерования простых элементов за одну установку. Рабочая зона: наибольший диаметр заготовки — 580 мм, длина заготовки — 555 (опц. 1055), проходное отверстие шпинделя — 70 мм.
В базовом исполнении заявлены: система ЧПУ Fanuc 0i-ТF Plus; частота вращения шпинделя 4000 об/мин; мощность главного привода 5.5 / 7.5 кВт; токарный патрон 200 мм; инструментов в головке — 12; масса станка 5300 кг.
Подходит для деталей, где после точения нужны радиальные и торцевые отверстия, лыски и шпоночные пазы без переустановки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Максимальный диаметр заготовки, мм | 580 |
| Максимальная длина заготовки, мм | 555 (опц. 1055) |
| Угол наклона станины, ° | 40° |
| Максимальный диаметр обрабатываемого прутка, мм | 51 |
| Максимальная производительность сверления, мм/об | Ø22 мм х 0.2 |
| Максимальная производительность фрезерования, мм/мин | Ø25 мм х 14 мм х 40 |
| Максимальная производительность резьбонарезания | М16 х 2 |
| Тип направляющих | качения |
| Максимальный диаметр заготовки над станиной, мм | 350 |
| Максимальный диаметр заготовки над сменщиком инструмента, мм | 350 |

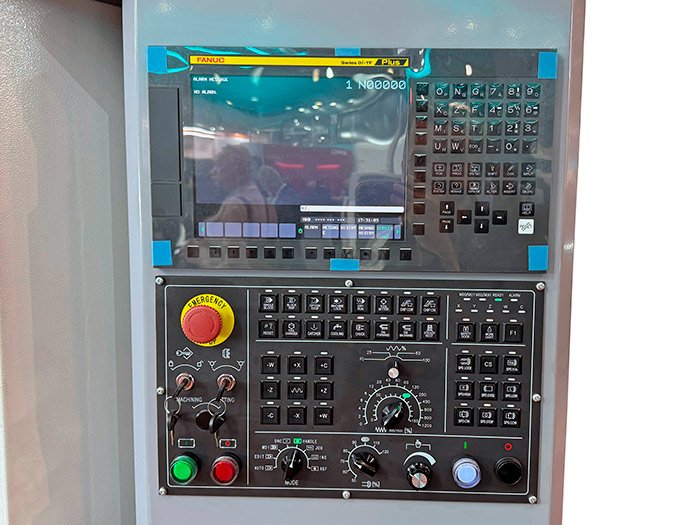

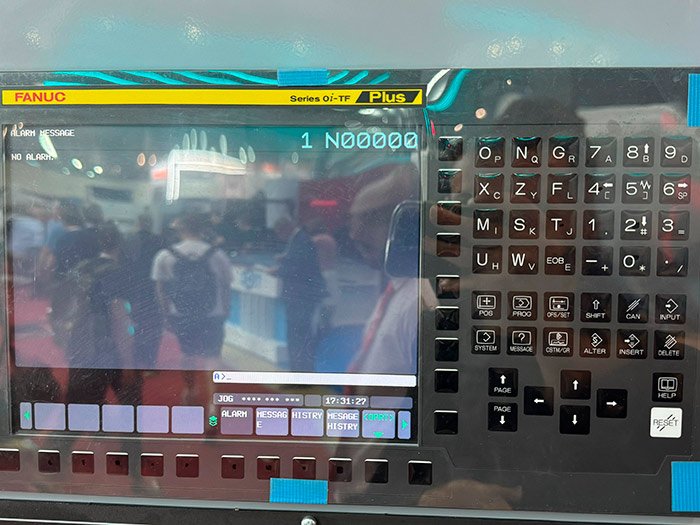

| Система ЧПУ | Fanuc 0i-ТF Plus |
| Опциональные системы ЧПУ | Siemens 828D |
| Проходное отверстие шпинделя, мм | 70 |
| Частота вращения шпинделя, об/мин | 4000 |
| Фланец шпинделя | А2 – 6 |
| Крутящий момент шпинделя (продолжительно / 30 мин), Нм | 140 / 191 |
| Ход по оси Х, мм | 215 |
| Ход по оси Z, мм | 445 / 945 |
| Диаметр / шаг ШВП по оси Х, мм | 32 / 10 |
| Диаметр / шаг ШВП по оси Z, мм | 40 / 10 |
| Скорость быстрого хода по осям Х/Y/Z, м/мин | 30 / - / 30 |
| Точность позиционирования, мм | ± 0.004 |
| Повторяемость, мм | ± 0.002 |
| Точность позиционирования сменщика инструмента, мм | 0.008 |

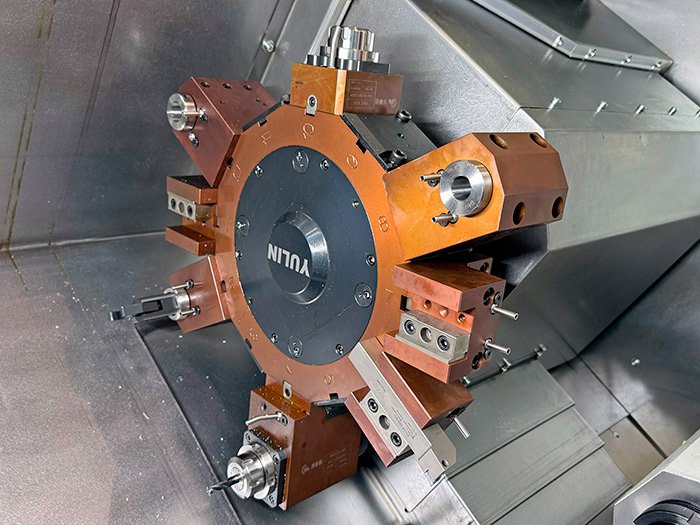

| Количество инструмента, шт | 12 |
| Тип сменщика инструмента | сервопривод с гидрозажимом |
| Токарный патрон, мм | 200 |
| Максимальный размер державки резца, мм | 25 х 25 |
| Максимальное число оборотов приводного инструмента, об/мин | 30 – 5000 |
| Тип держателя инструмента | BMT |
| Конус пиноли задней бабки | МК 5 |
| Диаметр пиноли задней бабки, мм | 85 |
| Ход пиноли задней бабки, мм | 140 |
| Потребляемая мощность, кВт | 380 В ~50 Гц |
| Емкость бака СОЖ, л | 330 |
| Мощность двигателя приводного инструмента, кВт | 5.5 / 7.5 |
| Мощность двигателя шпинделя (продолжительно / 30 мин), кВт | 11 / 15 |
| Объём гидравлического бака, л | 40 |
| Мощность двигателя, кВт | 40 |
| Вес, кг | 5300 |
| Размер упаковки, мм | 4300x2300x2450 + 3000x900x1500 |
| Вес в упаковке, кг | 6300 |
| Габариты (Д х Ш х В, задний отвод стружки), мм | 2920 / 3420 х 3050 х 2010 |
| Габариты (Д х Ш х В, боковой отвод стружки), мм | 4070 / 4570 х 1900 х 2010 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
