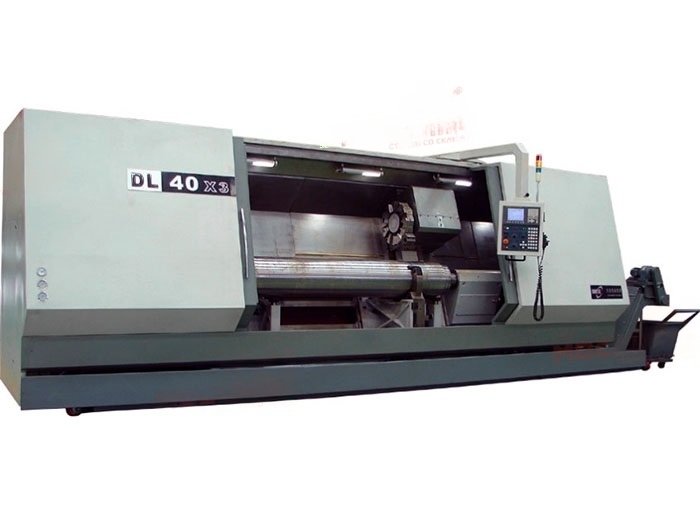

Токарный станок DMTG DL40M/1000 с наклонной станиной с ЧПУ Fanuc 0i
Описание

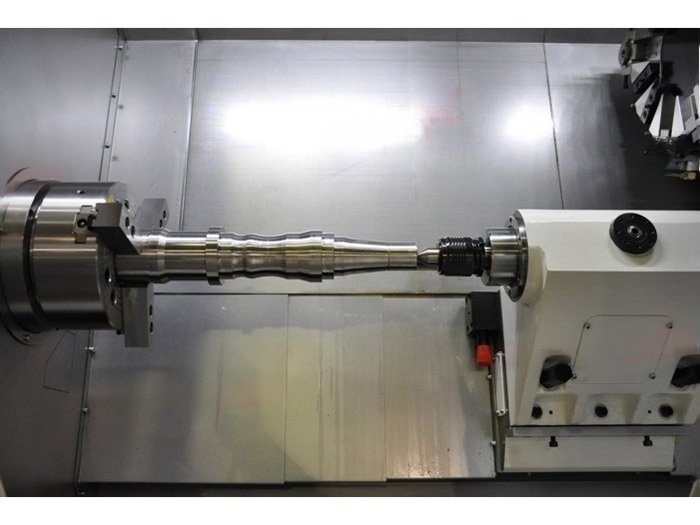

Токарный станок DMTG DL40M/1000 подойдёт для контурной токарной обработки в серийном и мелкосерийном производстве. Рабочая зона: диаметр над станиной — 800 мм, наибольший диаметр заготовки — 900 мм, длина заготовки — 1000 мм, проходное отверстие шпинделя — 132 мм.

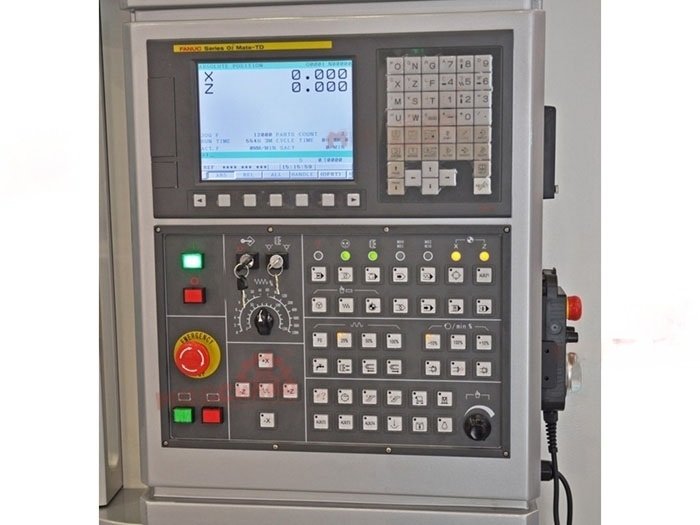

Основные параметры: система ЧПУ Fanuc 0i; частота вращения шпинделя 20 – 1500 об/мин; мощность главного привода 22 кВт; токарный патрон 375 мм; инструментов в головке — 12; масса станка 11000 кг.
Подходит для фланцев, втулок, валов и других деталей типа «тело вращения» из конструкционных сталей и цветных сплавов. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Максимальный диаметр заготовки, мм | 900 |
| Диаметр обработки над станиной, мм | 800 |
| Максимальная длина заготовки, мм | 1000 |
| Угол наклона станины, ° | 45° |
| Максимальный диаметр обрабатываемого прутка, мм | 80 |
| Максимальный диаметр обработки над сменщиком инструмента, мм | 600 |
| Крутящий момент, Н*м | 824 |
| Проходное отверстие шпинделя, мм | 132 |
| Фланец шпинделя | А2-11 |
| Скорость вращения, об/мин | 20 – 1500 |
| Ход по оси Х, мм | 435 |
| Ход по оси Z, мм | 1030 |
| Скорость ускоренного поперечного перемещения, об/мин | 12 м/мин |
| Скорость ускоренного продольного перемещения, об/мин | 12 м/мин |
| Скорость рабочей подачи по оси Х, м/мин | 9 |
| Скорость рабочей подачи по оси Z, м/мин | 9 |
| Точность позиционирования, мм | 0.003 |
| Повторяемость, мм | 0.006 |
| Точность позиционирования сменщика инструмента, мм | 0.008 |

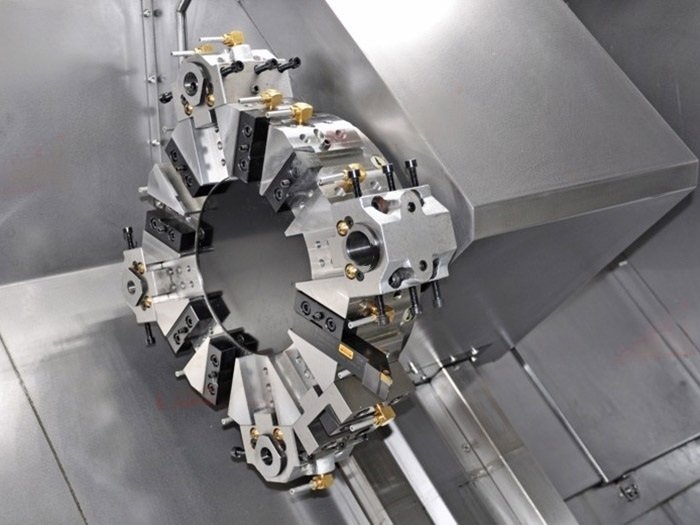

| Количество инструмента, шт | 12 |
| Время смены инструмента, сек | 0.45 |

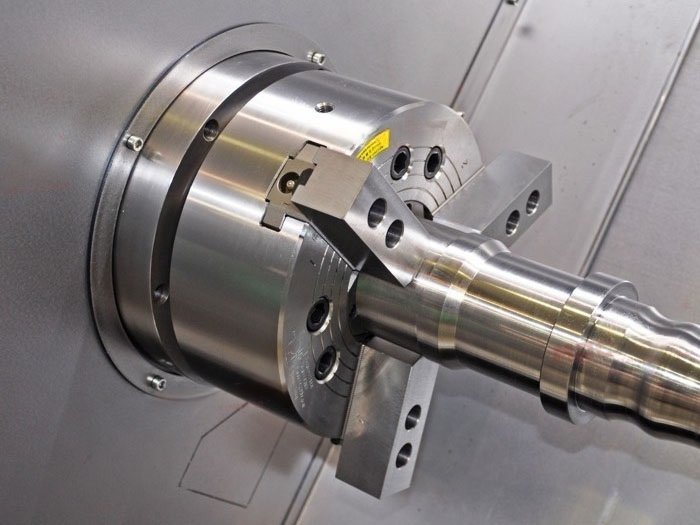

| Токарный патрон, мм | 375 |
| Максимальный размер державки резца, мм | 32x25 |
| Максимальный диаметр цилиндрического хвостовика, мм | 40 |
| Внутренний конус пиноли в задней бабке | МК6 |
| Перемещение пиноли в задней бабке, мм | 180 |
| Диаметр пиноли задней бабки, мм | 160 |
| Ход задней бабки, мм | до токарного патрона |
| Электропитание, В/Гц | 3x380/50 |
| Потребляемая мощность, кВт | 50 |
| Емкость бака СОЖ, л | 600 |
| Объём гидравлического бака, л | 50 |
| Мощность двигателя, кВт | 22 |
| Длина, мм | 6460 |
| Ширина, мм | 2340 |
| Высота, мм | 2790 |
| Вес, кг | 11000 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
