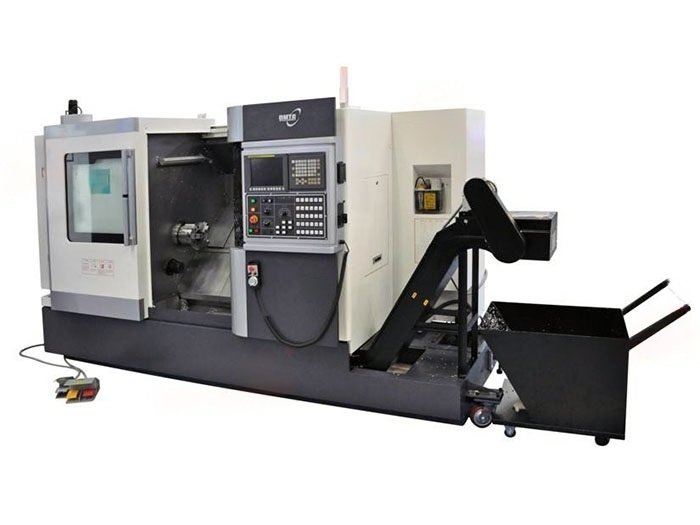

Токарный станок DMTG DL32MH/1000 с наклонной станиной и приводным инструментом с ЧПУ Fanuc 0i
Описание
Токарный станок DMTG DL32MH/1000 предназначен для токарно-фрезерной обработки: точения и фрезерования простых элементов за одну установку. Рабочая зона: диаметр над станиной — 590 мм, наибольший диаметр заготовки — 680 мм, длина заготовки — 1000 мм, проходное отверстие шпинделя — 100 мм.

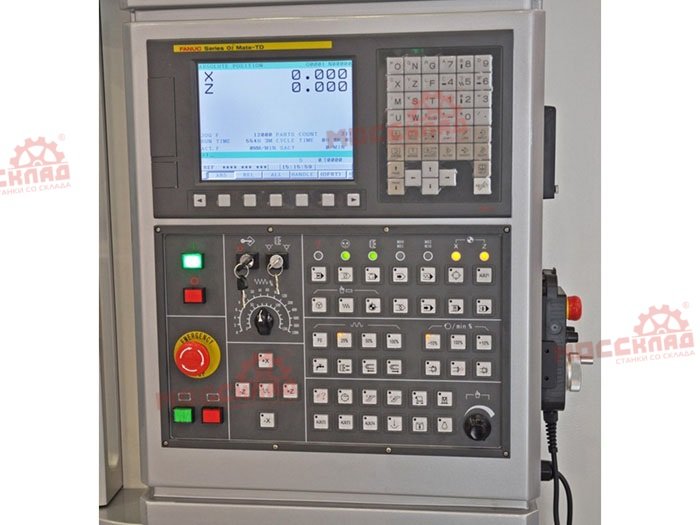

В базовом исполнении заявлены: система ЧПУ Fanuc 0i; частота вращения шпинделя 20 – 2000 об/мин; мощность главного привода 5.5 кВт; токарный патрон 375 мм; инструментов в головке — 12; масса станка 11000 кг.
Подходит для деталей, где после точения нужны радиальные и торцевые отверстия, лыски и шпоночные пазы без переустановки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Максимальный диаметр заготовки, мм | 680 |
| Диаметр обработки над станиной, мм | 590 |
| Максимальная длина заготовки, мм | 1000 |
| Угол наклона станины, ° | 45 ° |
| Максимальный диаметр обрабатываемого прутка, мм | 80 |
| Максимальный диаметр обработки над сменщиком инструмента, мм | 440 |
| Максимальная производительность сверления, мм/об | Ø20 мм х 0,2 |
| Максимальная производительность фрезерования, мм/мин | Ø25 мм х 20 мм х 40 |
| Максимальная производительность резьбонарезания | М18 х 2 |
| Крутящий момент, Н*м | 824 |
| Проходное отверстие шпинделя, мм | 100 |
| Фланец шпинделя | А2-11 |
| Диаметр шпинделя в передней опоре, мм | 140 |
| Скорость вращения, об/мин | 20 – 2000 |
| Ход по оси Х, мм | 375 |
| Ход по оси Z, мм | 1020 |
| Скорость ускоренного поперечного перемещения, об/мин | 16 м/мин |
| Скорость ускоренного продольного перемещения, об/мин | 12 м/мин |
| Скорость рабочей подачи по оси Х, м/мин | 5 |
| Скорость рабочей подачи по оси Z, м/мин | 5 |
| Точность позиционирования, мм | 0.002 |
| Повторяемость, мм | 0.004 |
| Точность позиционирования сменщика инструмента, мм | 0.008 |

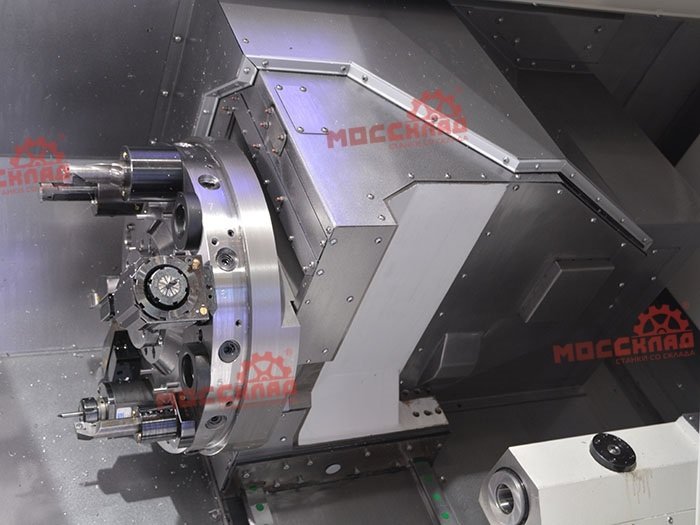

| Количество инструмента, шт | 12 |
| Время смены инструмента, сек | 0.58 |

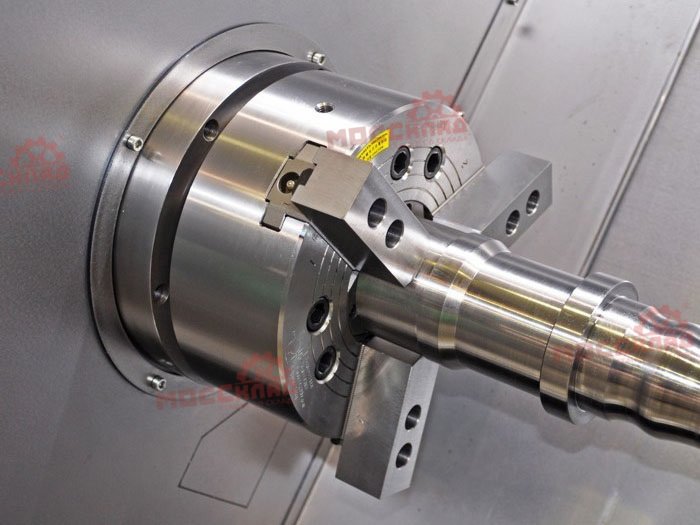

| Токарный патрон, мм | 375 |
| Максимальный размер державки резца, мм | 32х25 |
| Мощность двигателя приводного инструмента, кВт | 5.5 |
| Число оборотов приводного инструмента, об/мин | 30-4500 |

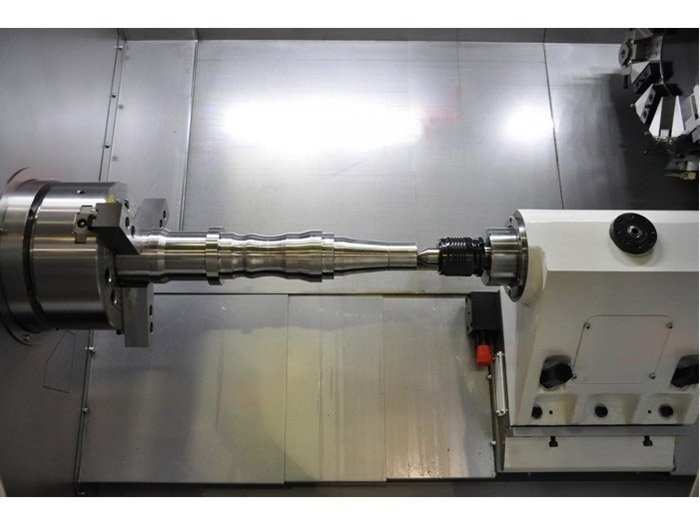

| Внутренний конус пиноли в задней бабке | МК 5 |
| Перемещение пиноли в задней бабке, мм | 180 |
| Диаметр пиноли задней бабки, мм | 160 |
| Ход задней бабки, мм | до токарного патрона |
| Электропитание, В/Гц | 3x380/50 |
| Потребляемая мощность, кВт | 50 |
| Емкость бака СОЖ, л | 500 |
| Объём гидравлического бака, л | 70 |
| Мощность двигателя, кВт | 22 |
| Длина, мм | 5900 |
| Ширина, мм | 2120 |
| Высота, мм | 2220 |
| Вес, кг | 11000 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
