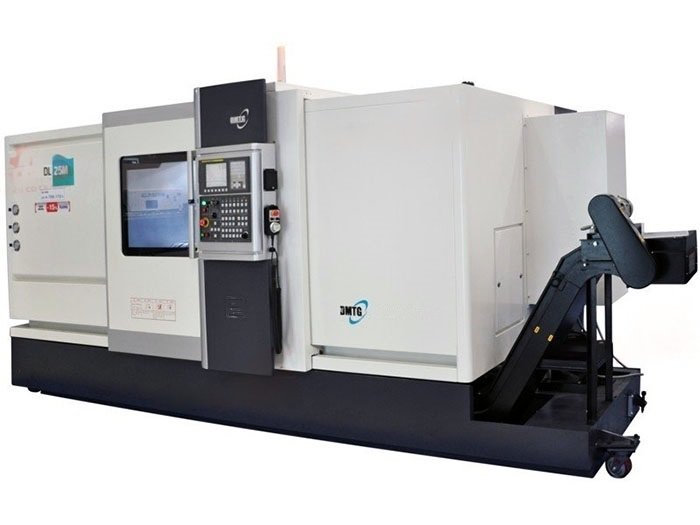

Токарный станок DMTG DL30M/1000 с наклонной станиной с ЧПУ Fanuc 0i
Описание
DL30M/1000 от DMTG — токарный станок для контурной токарной обработки в серийном и мелкосерийном производстве. Рабочая зона: диаметр над станиной — 600 мм, наибольший диаметр заготовки — 625 мм, длина заготовки — 1000 мм, проходное отверстие шпинделя — 87 мм.

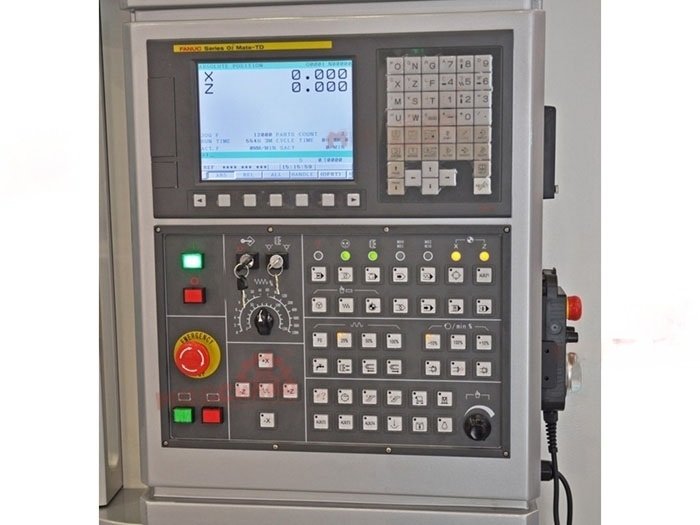

Ключевые параметры по паспорту: система ЧПУ Fanuc 0i; частота вращения шпинделя 30 – 3000 об/мин; мощность главного привода 18.5 кВт; токарный патрон 300 мм; инструментов в головке — 12; масса станка 8500 кг.
Подходит для фланцев, втулок, валов и других деталей типа «тело вращения» из конструкционных сталей и цветных сплавов. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Максимальный диаметр заготовки, мм | 625 |
| Диаметр обработки над станиной, мм | 600 |
| Максимальная длина заготовки, мм | 1000 |
| Угол наклона станины, ° | 45 ° |
| Максимальный диаметр обрабатываемого прутка, мм | 74 |
| Максимальный диаметр обработки над сменщиком инструмента, мм | 380 |
| Крутящий момент, Н*м | 235 |
| Проходное отверстие шпинделя, мм | 87 |
| Фланец шпинделя | А2-8 |
| Диаметр шпинделя в передней опоре, мм | 130 |
| Скорость вращения, об/мин | 30 – 3000 |
| Ход по оси Х, мм | 330 |
| Ход по оси Z, мм | 1020 |
| Скорость ускоренного поперечного перемещения, об/мин | 24 м/мин |
| Скорость ускоренного продольного перемещения, об/мин | 24 м/мин |
| Скорость рабочей подачи по оси Х, м/мин | 9 |
| Скорость рабочей подачи по оси Z, м/мин | 9 |
| Точность позиционирования, мм | 0.002 |
| Повторяемость, мм | 0.004 |
| Точность позиционирования сменщика инструмента, мм | 0.008 |
| Высота державки резца, мм | 25 |

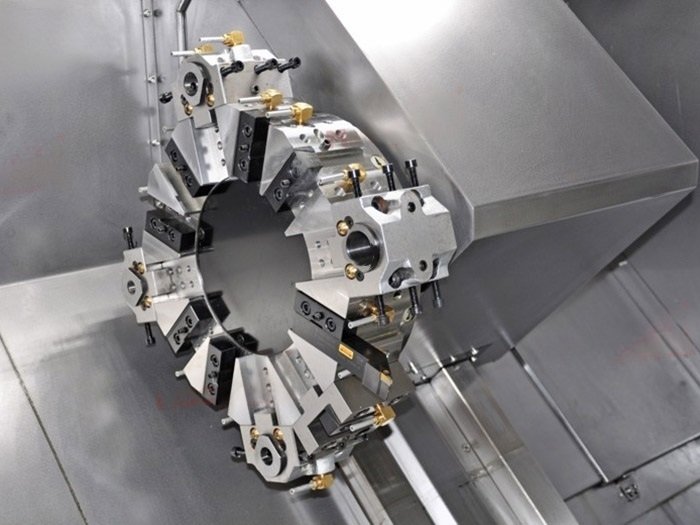

| Количество инструмента, шт | 12 |
| Время смены инструмента, сек | 0.4 |

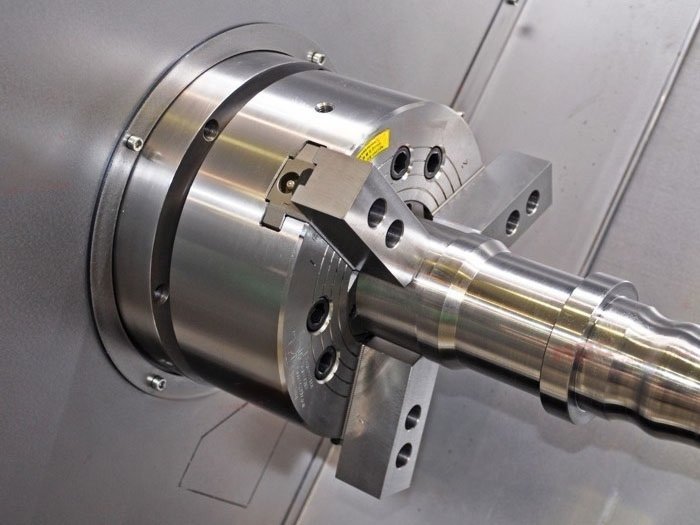

| Токарный патрон, мм | 300 |
| Максимальный размер державки резца, мм | 25x25 |

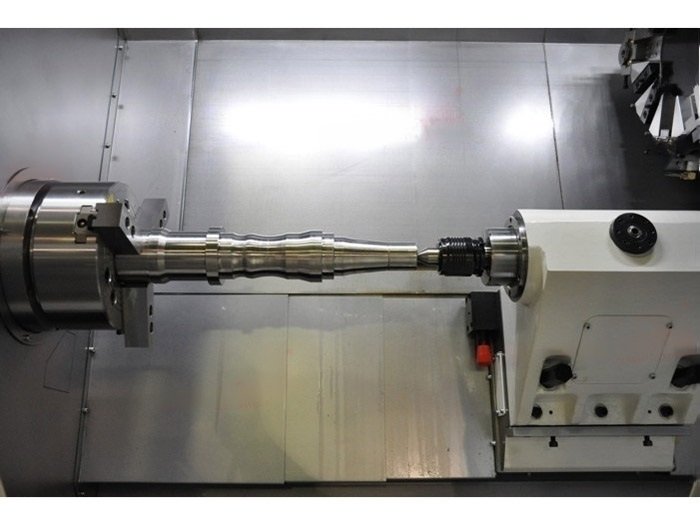

| Внутренний конус пиноли в задней бабке | МК 5 |
| Перемещение пиноли в задней бабке, мм | 150 |
| Диаметр пиноли задней бабки, мм | 140 |
| Ход задней бабки, мм | до токарного патрона |
| Электропитание, В/Гц | 3x380/50 |
| Потребляемая мощность, кВт | 40 |
| Емкость бака СОЖ, л | 400 |
| Объём гидравлического бака, л | 50 |
| Мощность двигателя, кВт | 18.5 |
| Длина, мм | 5100 |
| Ширина, мм | 2100 |
| Высота, мм | 2050 |
| Вес, кг | 8500 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
