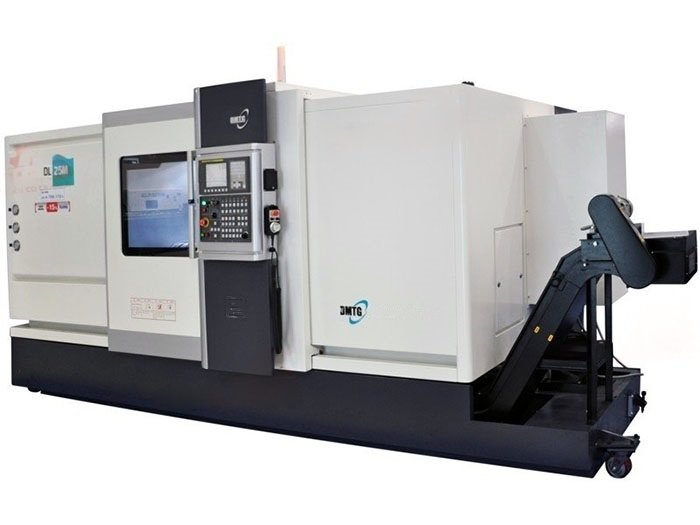

Токарный станок DMTG DL25M/1000 с наклонной станиной с ЧПУ Fanuc 0i
Описание
Токарный станок DMTG DL25M/1000 подойдёт для контурной токарной обработки в серийном и мелкосерийном производстве. Рабочая зона: диаметр над станиной — 520 мм, длина заготовки — 1000 мм, проходное отверстие шпинделя — 87 мм.

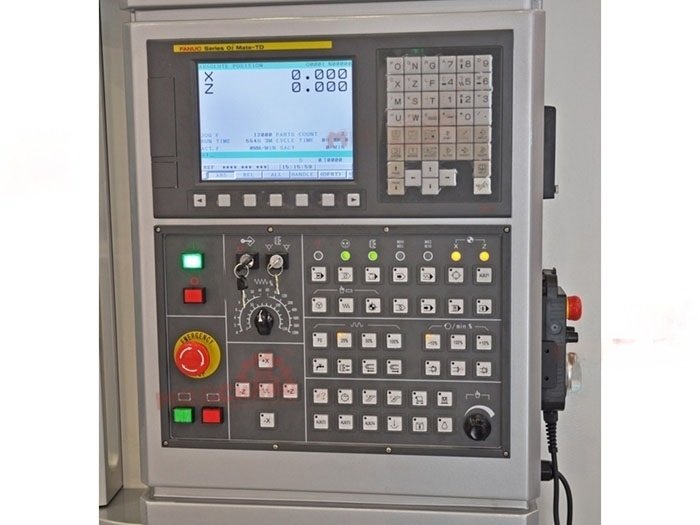

Основные параметры: система ЧПУ Fanuc 0i; частота вращения шпинделя 35 – 3500 об/мин; мощность главного привода 18.5 кВт; токарный патрон 250 мм; инструментов в головке — 12; масса станка 7800 кг.
Подходит для фланцев, втулок, валов и других деталей типа «тело вращения» из конструкционных сталей и цветных сплавов. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Максимальный диаметр заготовки, мм | 520 |
| Диаметр обработки над станиной, мм | 520 |
| Максимальная длина заготовки, мм | 1000 |
| Угол наклона станины, ° | 45 ° |
| Максимальный диаметр обрабатываемого прутка, мм | 74 |
| Максимальный диаметр обработки над сменщиком инструмента, мм | 310 |
| Крутящий момент, Н*м | 200 (опция: 800) |
| Проходное отверстие шпинделя, мм | 87 |
| Фланец шпинделя | А2-8 |
| Диаметр шпинделя в передней опоре, мм | 130 |
| Скорость вращения, об/мин | 35 – 3500 |
| Ход по оси Х, мм | 260 |
| Ход по оси Z, мм | 1040 |
| Скорость ускоренного поперечного перемещения, об/мин | 12 м/мин (опция: 16 м/мин с линейными направляющими) |
| Скорость ускоренного продольного перемещения, об/мин | 12 м/мин (опция: 16 м/мин с линейными направляющими) |
| Скорость рабочей подачи по оси Х, м/мин | 9 |
| Скорость рабочей подачи по оси Z, м/мин | 9 |
| Диаметр / шаг ШВП по оси Х, мм | 32/8 |
| Диаметр / шаг ШВП по оси Z, мм | 40/10 |
| Точность позиционирования, мм | 0.002 |
| Повторяемость, мм | 0.004 |
| Точность позиционирования сменщика инструмента, мм | 0.008 |
| Высота державки резца, мм | 25 |

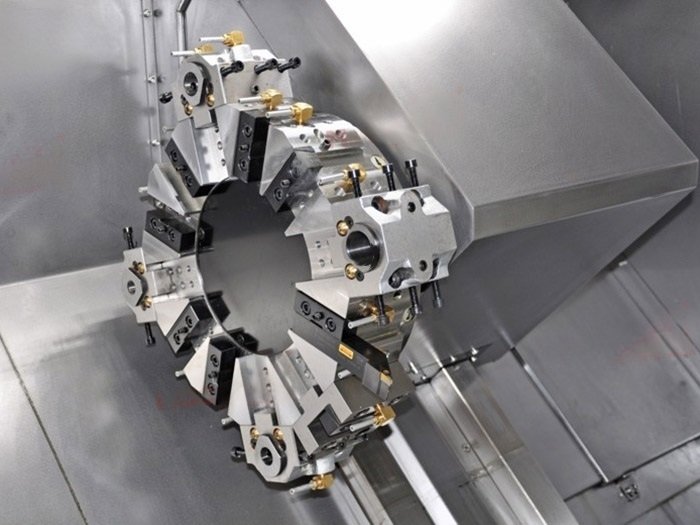

| Количество инструмента, шт | 12 |
| Время смены инструмента, сек | 0.4 |

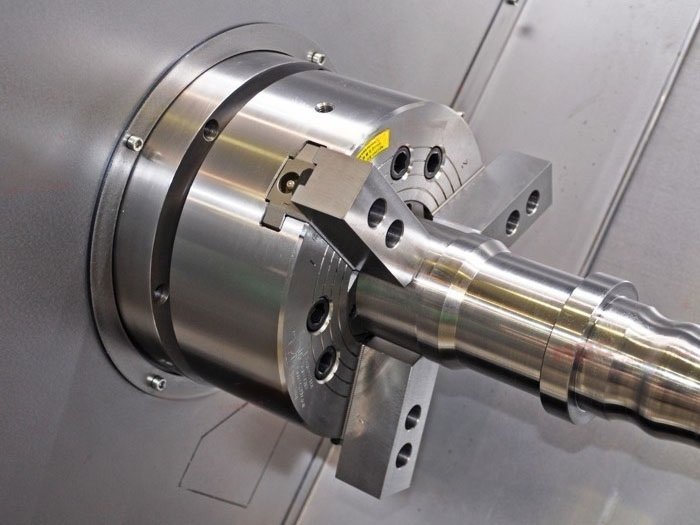

| Токарный патрон, мм | 250 |
| Максимальный размер державки резца, мм | 25x25 |

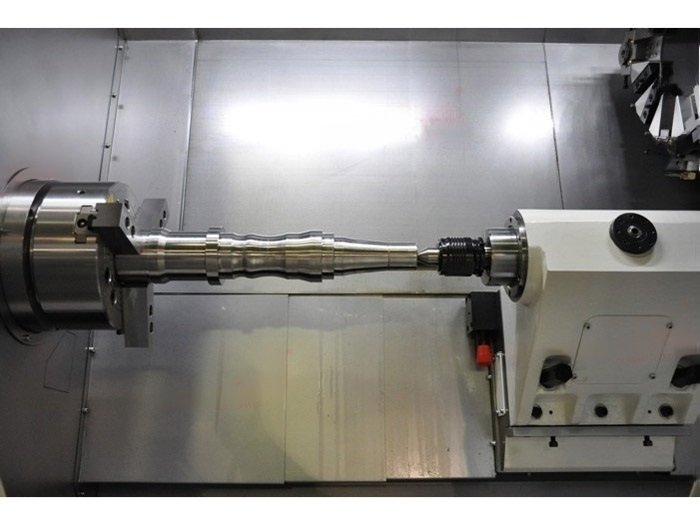

| Внутренний конус пиноли в задней бабке | МК5 |
| Перемещение пиноли в задней бабке, мм | 139 |
| Диаметр пиноли задней бабки, мм | 100 |
| Ход задней бабки, мм | до токарного патрона |
| Электропитание, В/Гц | 3x380/50 |
| Потребляемая мощность, кВт | 40 |
| Емкость бака СОЖ, л | 300 |
| Объём гидравлического бака, л | 45 |
| Мощность двигателя, кВт | 18.5 |
| Длина, мм | 5100 |
| Ширина, мм | 1875 |
| Высота, мм | 2020 |
| Вес, кг | 7800 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
