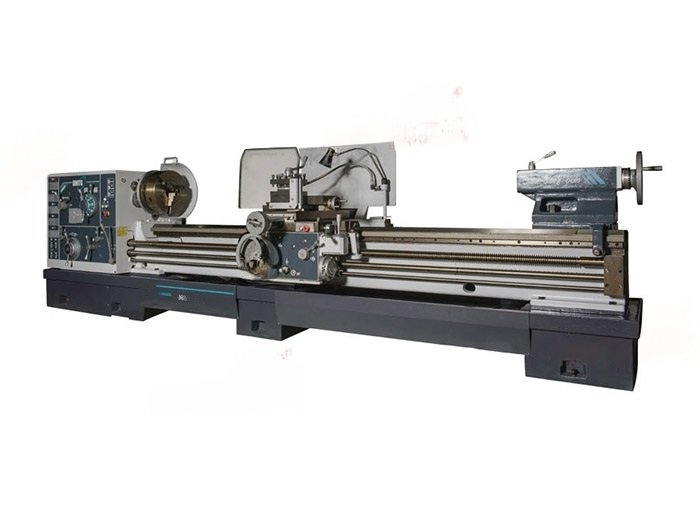

Токарный станок по металлу DMTG CW6263E/1000
Описание
CW6263E/1000 от DMTG — токарный станок по металлу для единичного и мелкосерийного производства. Рабочая зона: наибольший диаметр заготовки — 630 мм, длина заготовки — 1000 мм, проходное отверстие шпинделя — 100 мм.
Ключевые параметры по паспорту: частота вращения шпинделя 7.5 – 1000 об/мин; мощность главного привода 11 кВт; масса станка 4050 кг.
Подходит для ремонтных цехов, инструментальных участков и учебных мастерских. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Артикул | 351 4330 |
| Максимальный диаметр заготовки, мм | 630 |
| Диаметр обработки над суппортом, мм | 350 |
| Ширина станины, мм | 550 |
| Максимальная длина заготовки, мм | 1000 |
| Длина выемки станины, мм | 350 |
| Угол поворота верхней каретки суппорта, ° | +90 / -90 ° |
| Диаметр обработки в выемке станины, мм | 800 |
| Максимальный вес обрабатываемой заготовки, кг | 2000 |
| Крутящий момент, Н*м | 2400 |
| Конец шпинделя | метрический 120 мм (1:20) |
| Проходное отверстие шпинделя, мм | 100 |
| Фланец шпинделя | С11 (DIN 55027, ISO 702/III) |
| Скорость вращения, об/мин | 7.5 – 1000 |
| Продольная подача, мм/об | 1:1 0.1 – 1.52 / 1:16 1.6 – 24.3 (64 подачи) |
| Поперечная подача, мм/об | 1/2 от продольной |
| Скорость ускоренного поперечного перемещения, об/мин | 1900 мм/мин |
| Скорость ускоренного продольного перемещения, об/мин | 3800 мм/мин |
| Пределы шага нарезаемых модульных резьб | 0.5 – 120 (53 шагов) |
| Пределы шага нарезаемых питчевых резьб | 28 – 1 DP (24 шагов) |
| Количество скоростей | 18 вперед / 6 назад |
| Пределы шага нарезаемых метрических резьб, мм | 0.5 – 240 (52 шагов) |
| Пределы шага нарезаемых дюймовых резьб, ниток/дюйм | 28 – 1 (34 шагов) |
| Высота державки резца, мм | 30 х 30 |
| Ход верхней каретки суппорта, мм | 200 |
| Ход поперечной каретки суппорта, мм | 460 |
| Внутренний конус пиноли в задней бабке | MK 6 |
| Диаметр пиноли, мм | 100 |
| Перемещение пиноли в задней бабке, мм | 240 |
| Мощность двигателя, кВт | 11 |
| Длина, мм | 3180 |
| Ширина, мм | 1375 |
| Высота, мм | 1830 |
| Вес, кг | 4050 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
