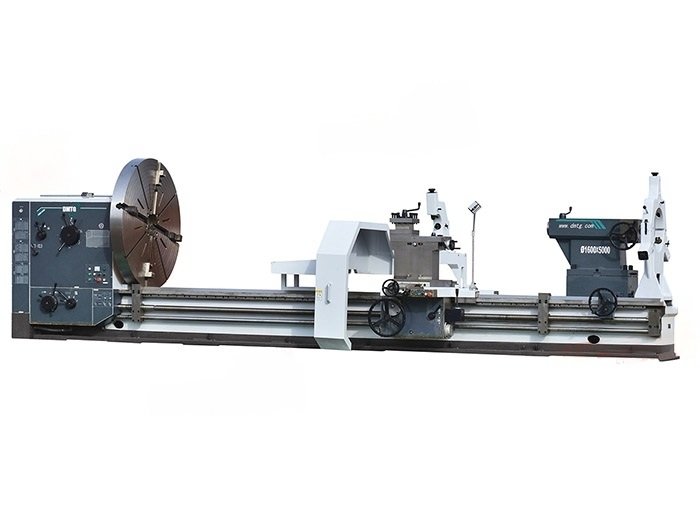

Тяжёлый токарный станок по металлу DMTG CW61140M/1500
Описание
Тяжёлый токарный станок по металлу DMTG CW61140M/1500 подойдёт для обработки крупных валов, роликов и корпусных деталей. Рабочая зона: наибольший диаметр заготовки — 1400 мм, длина заготовки — 1500 мм, проходное отверстие шпинделя — 130 мм.
Основные параметры: мощность главного привода 22 кВт; масса станка 11350 кг.
Подходит для энергетики, нефтегаза, судо- и машиностроения, где в работе тяжёлые заготовки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Максимальный диаметр заготовки, мм | 1400 |
| Диаметр обработки над суппортом, мм | 1030 |
| Ширина станины, мм | 755 |
| Максимальная длина заготовки, мм | 1500 |
| Угол поворота верхней каретки суппорта, ° | +90 / -90 ° |
| Максимальный вес обрабатываемой заготовки, кг | 6000 |
| Крутящий момент, Н*м | 10500 |
| Конец шпинделя | метрический 140 мм (1:20) |
| Проходное отверстие шпинделя, мм | 130 |
| Фланец шпинделя | А2 – 15 (DIN 55026, ISO 702/I) |
| Скорость вращения, об/мин | 3.15 – 315 вперед / 4.5 – 390 назад |
| Продольная подача, мм/об | 0.1 – 12 (56 подач) |
| Поперечная подача, мм/об | 0.05 – 6 (56 подач) |
| Скорость ускоренного поперечного перемещения, об/мин | 1870 мм/мин |
| Скорость ускоренного продольного перемещения, об/мин | 3740 мм/мин |
| Пределы шага нарезаемых модульных резьб | модуль 0.5 – 60 (45 шагов) |
| Пределы шага нарезаемых питчевых резьб | 56 – 1/2 DP (38 шагов) |
| Быстрый ход верхней каретки суппорта, мм/мин | 935 |
| Подача верхней каретки суппорта, мм/об | 0.025 – 3 (56 подач) |
| Количество скоростей | 21 вперед / 12 назад |
| Пределы шага нарезаемых метрических резьб, мм | 1 – 120 (44 шага) |
| Пределы шага нарезаемых дюймовых резьб, ниток/дюйм | 28 – 1/4 (31 шаг) |
| Высота державки резца, мм | 45 х 45 |
| Ход верхней каретки суппорта, мм | 300 |
| Ход поперечной каретки суппорта, мм | 580 |
| Внутренний конус пиноли в задней бабке | метрический 80 мм (1:20) |
| Диаметр пиноли, мм | 160 |
| Перемещение пиноли в задней бабке, мм | 300 |
| Мощность двигателя, кВт | 22 |
| Длина, мм | 4450 |
| Ширина, мм | 2010 |
| Высота, мм | 2164 |
| Вес, кг | 11350 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
