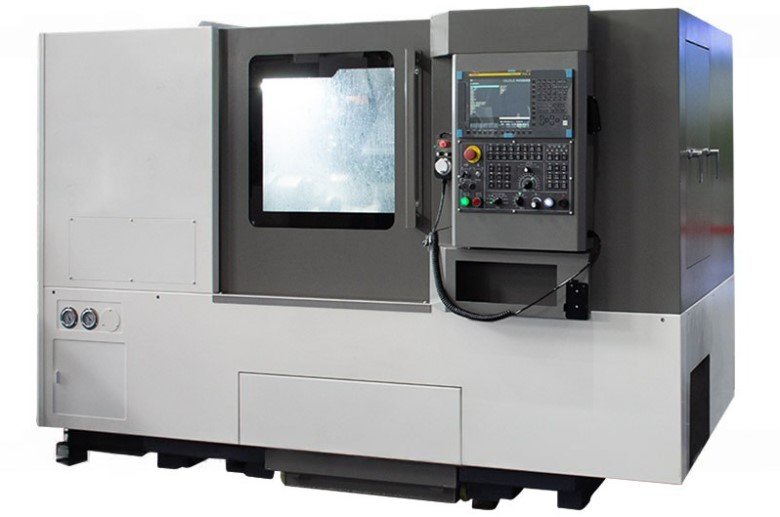

Токарный обрабатывающий центр DMTG CT40H с наклонной станиной и приводным инструментом с ЧПУ Fanuc 0i-ТF Plus
Описание
Токарный обрабатывающий центр DMTG CT40H подойдёт для токарно-фрезерной обработки: точения и фрезерования простых элементов за одну установку. Рабочая зона: диаметр над станиной — 300 мм, наибольший диаметр заготовки — 500 мм, длина заготовки — 500 мм, проходное отверстие шпинделя — 62 мм.
Основные параметры: система ЧПУ Fanuc 0i-TF Plus; частота вращения шпинделя 45 – 4500 об/мин; мощность главного привода 3.7 / 5.5 кВт; токарный патрон 200 мм; инструментов в головке — 12; масса станка 4000 кг.
Подходит для деталей, где после точения нужны радиальные и торцевые отверстия, лыски и шпоночные пазы без переустановки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Максимальный диаметр заготовки, мм | 500 |
| Расстояние между центрами, мм | 750 |
| Диаметр обработки над суппортом, мм | 260 |
| Диаметр обработки над станиной, мм | 300 |
| Максимальная длина заготовки, мм | 500 |
| Угол наклона станины, ° | 45° |
| Тип направляющих | качения |
| Система ЧПУ | Fanuc 0i-TF Plus |
| Опциональные системы ЧПУ | Siemens 828D / GSK 988TA |
| Проходное отверстие шпинделя, мм | 62 |
| Фланец шпинделя | А2-6 |
| Диаметр шпинделя в передней опоре, мм | 100 |
| Максимальный диаметр обрабатываемого прутка, мм | 51 |
| Токарный патрон, мм | 200 |
| Крутящий момент шпинделя (продолжительно / 30 мин), Нм | 98 / 130 |
| Скорость вращения, об/мин | 45 – 4500 |
| Ход по оси Х, мм | 165 |
| Ход по оси Z, мм | 500 |
| Скорость быстрого хода по оси Х, мм/мин | 20000 |
| Скорость рабочей подачи по оси Х, м/мин | 10 |
| Скорость рабочей подачи по оси Z, м/мин | 10 |
| Скорость быстрого хода по оси Z, мм/мин | 24000 |
| Диаметр / шаг ШВП по оси Х, мм | 28 / 8 |
| Диаметр / шаг ШВП по оси Z, мм | 36 / 12 |
| Точность позиционирования, мм | ± 0.004 |
| Повторяемость, мм | ± 0.002 |
| Количество инструмента, шт | 12 |
| Максимальный размер державки резца, мм | 25 х 25 |
| Мощность двигателя приводного инструмента, кВт | 3.7 / 5.5 |
| Число оборотов приводного инструмента, об/мин | 4000 |
| Максимальная производительность сверления, мм/об | Ø14 х 0.15 |
| Максимальная производительность фрезерования, мм/мин | Ø20 х 14 х 40 |
| Максимальная производительность резьбонарезания | М10 х 1.5 / М24 х 1 |
| Тип держателя инструмента | BMT45 |
| Конус пиноли задней бабки | МК 4 |
| Диаметр пиноли задней бабки, мм | 80 |
| Ход пиноли задней бабки, мм | 130 |
| Ход задней бабки, мм | 460 |
| Электропитание, В/Гц | 380/50 |
| Емкость бака СОЖ, л | 200 |
| Общая потребляемая мощность, кВт | 31 |
| Объём гидравлического бака, л | 55 |
| Мощность двигателя шпинделя, кВт | 11 / 15 |
| Длина, мм | 3950 |
| Ширина, мм | 1735 |
| Высота, мм | 2000 |
| Вес, кг | 4000 |
Комплектация
- Гидравлический 3-кулачковый токарный патрон Ø200 мм с отверстием
- 12-позиционный приводной сменщик инструмента
- Радиальный приводной держатель инструмента
- Осевой приводной держатель инструмента
- Гидравлическая задняя бабка
- Педаль зажима / розжима токарного патрона
- Ленточный транспортер для удаления стружки
- Тележка для сбора стружки
- Обслуживающий инструмент
- Руководство по эксплуатации на русском языке
- Система ЧПУ Siemens 828D / GSK 988TA
- Автоподатчик прутка (барфидер)
- Датчик измерения инструмента Renishaw HPRA
- Уловитель деталей
- Кондиционер электрошкафа
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
