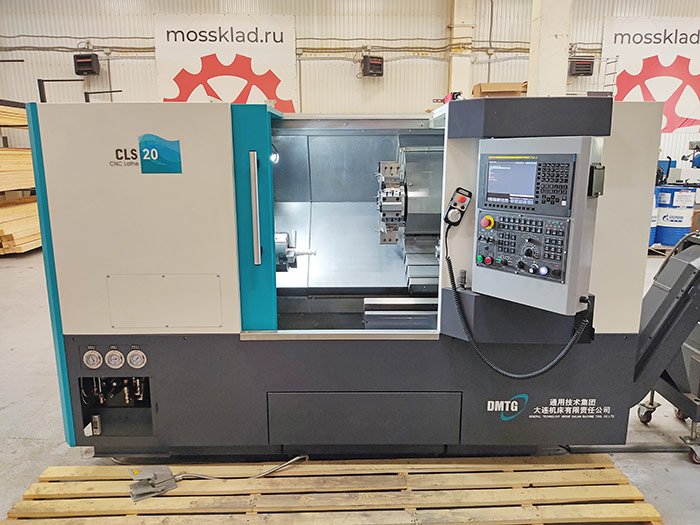

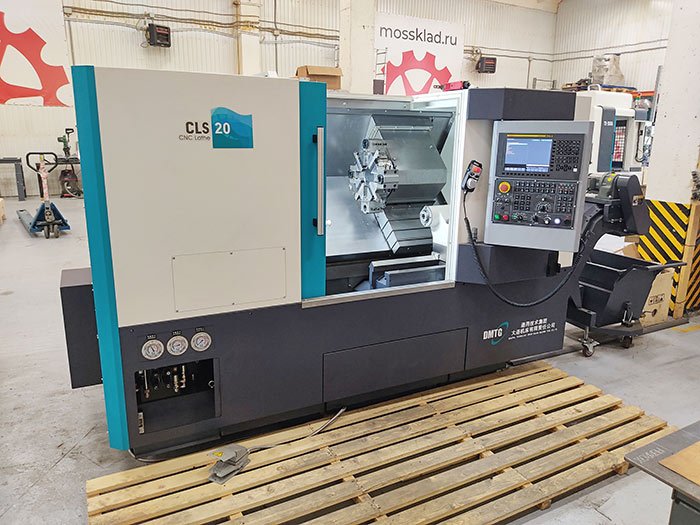

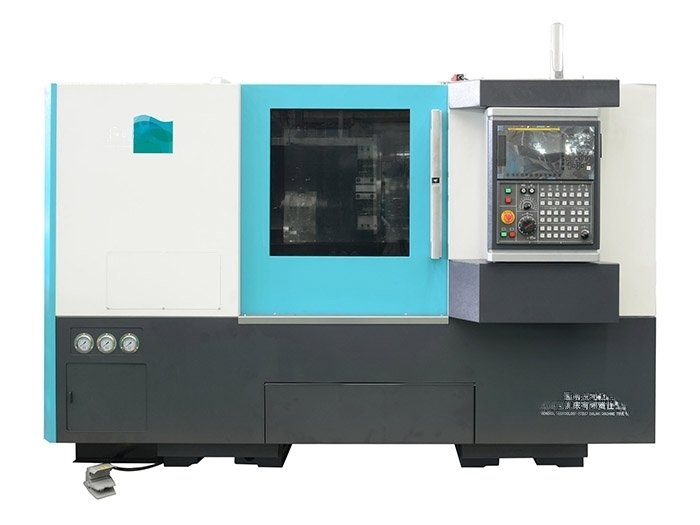

Токарный станок DMTG CLS-20 (СТ-40) с наклонной станиной и барфидером с ЧПУ Fanuc 0i
Описание

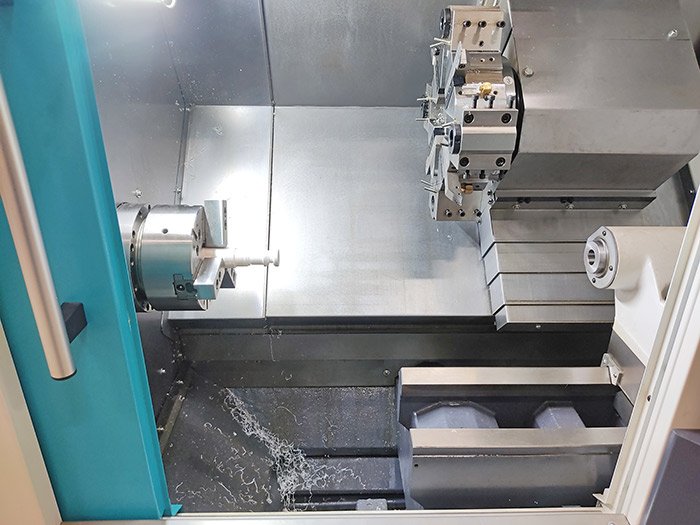

CLS-20 от DMTG — токарный станок для контурной токарной обработки в серийном и мелкосерийном производстве. Рабочая зона: наибольший диаметр заготовки — 440 мм, длина заготовки — 450 мм, проходное отверстие шпинделя — 62 мм.
Ключевые параметры по паспорту: система ЧПУ Fanuc 0i-TF Plus; частота вращения шпинделя 45 – 4500 об/мин; мощность главного привода 11 кВт; токарный патрон 200 мм; инструментов в головке — 8 (опция: 12); масса станка 4000 кг.
Подходит для фланцев, втулок, валов и других деталей типа «тело вращения» из конструкционных сталей и цветных сплавов. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Максимальный диаметр заготовки, мм | 440 |
| Расстояние между центрами, мм | 450 |
| Диаметр обработки над суппортом, мм | 260 |
| Максимальная длина заготовки, мм | 450 |
| Угол наклона станины, ° | 45° |
| Максимальный диаметр обрабатываемого прутка, мм | 51 |
| Токарный патрон, мм | 200 |
| Максимальный размер державки резца, мм | 25х25 |
| Тип направляющих | качения |
| Максимальный диаметр обработки вала, мм | 300 |
| Максимальный диаметр обработки диска, мм | 500 |

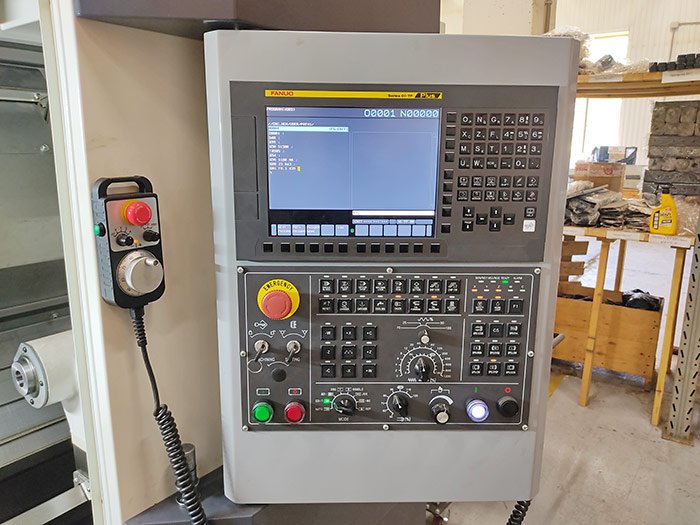

| Система ЧПУ | Fanuc 0i-TF Plus |
| Проходное отверстие шпинделя, мм | 62 |
| Частота вращения шпинделя, об/мин | 45 – 4500 |
| Крутящий момент шпинделя, Нм | 93 / 127 |
| Фланец шпинделя | А2 – 6 |
| Диаметр шпинделя в передней опоре, мм | 100 |
| Ход по оси Х, мм | 165 |
| Ход по оси Z, мм | 500 |
| Скорость рабочей подачи по оси Х, м/мин | 10 |
| Скорость рабочей подачи по оси Z, м/мин | 10 |
| Диаметр / шаг ШВП по оси Х, мм | 28 / 8 |
| Диаметр / шаг ШВП по оси Z, мм | 36 / 12 |
| Скорость быстрого хода по осям Х/Y/Z, м/мин | 20 / - / 24 |
| Точность позиционирования, мм | ± 0.008 |
| Повторяемость, мм | ± 0.004 |
| Количество инструмента, шт | 8 (опция: 12) |
| Тип сменщика инструмента | гидравлический |
| Максимальный размер осевого инструмента, мм | Ø 40 |
| Конус пиноли задней бабки | МК 4 |
| Диаметр пиноли задней бабки, мм | 80 |
| Ход пиноли задней бабки, мм | 130 |
| Ход задней бабки, мм | 460 |
| Электропитание, В/Гц | 3x380/50 |
| Потребляемая мощность, кВт | 25 |
| Емкость бака СОЖ, л | 200 |
| Объём гидравлического бака, л | 55 |
| Мощность помпы охлаждения, кВт | 0.37 |
| Мощность двигателя, кВт | 11 |
| Вес, кг | 4000 |
| Размер упаковки, мм | 2160x850x1260 + 3050x2300x2000 |
| Габариты (Д х Ш х В, задний отвод стружки), мм | 2900x2870x2000 |
| Габариты (Д х Ш х В, боковой отвод стружки), мм | 3900х1740x2000 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
