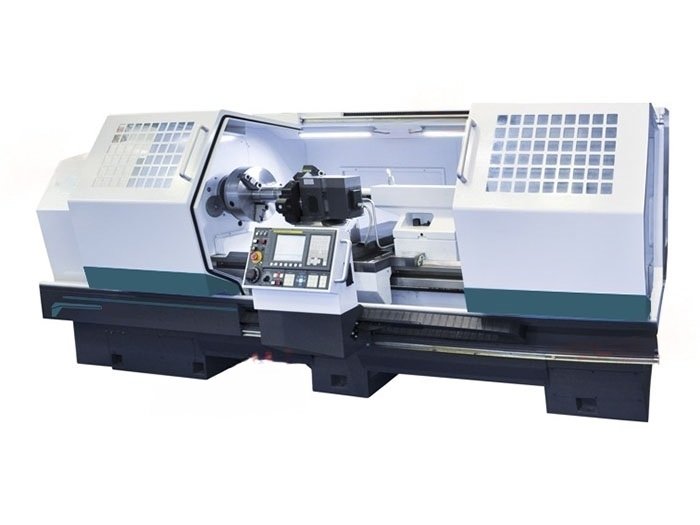

Токарный станок DMTG CKE6180Z/5000 с плоской станиной с ЧПУ Fanuc 0i-TF(5)
Описание
Токарный станок DMTG CKE6180Z/5000 подойдёт для обработки валов, дисков и втулок средних размеров. Рабочая зона: наибольший диаметр заготовки — 800 мм, длина заготовки — 5000 мм, проходное отверстие шпинделя — 100 мм.
Основные параметры: система ЧПУ Fanuc 0i-TF (5); частота вращения шпинделя 10 – 1000 об/мин; мощность главного привода 11 кВт; инструментов в головке — 4 (опция: 6/8); масса станка 8600 кг.
Подходит для валов, роликов, муфт и дисков, а также для ремонтных и инструментальных участков. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |

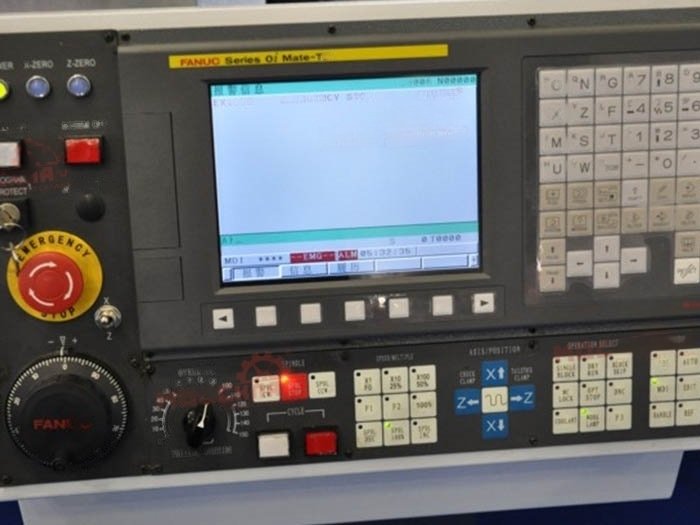

| Система ЧПУ | Fanuc 0i-TF (5) |
| Опциональные системы ЧПУ | Fanuc 0i-TF (1) / Siemens 828D |
| Максимальный диаметр заготовки, мм | 800 |
| Диаметр обработки над суппортом, мм | 490 |
| Ширина станины, мм | 550 |
| Максимальная длина заготовки, мм | 5000 |
| Максимальный вес обрабатываемой заготовки, кг | 1000 |
| Крутящий момент, Н*м | 1860 |
| Проходное отверстие шпинделя, мм | 100 |
| Фланец шпинделя | С11 (DIN 55027, ISO 702/III) |
| Внутренний конус шпинделя, мм | метрический 120 (1:20) |
| Диаметр шпинделя в передней опоре, мм | 160 |
| Скорость вращения, об/мин | 10 – 1000 |

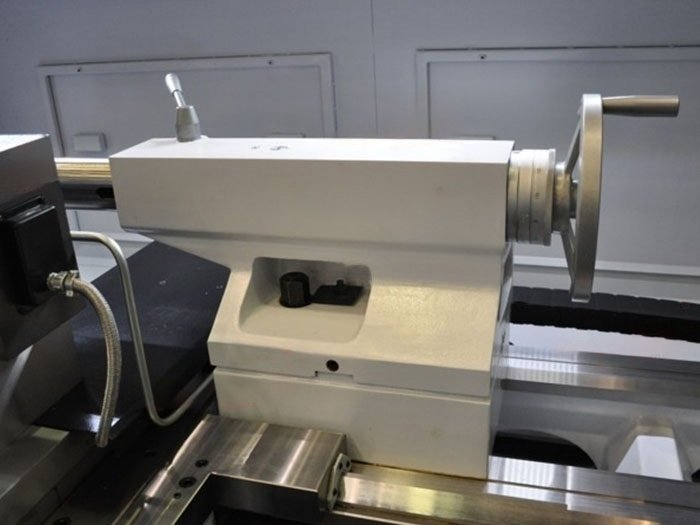

| Внутренний конус пиноли в задней бабке | МК 6 |
| Конус пиноли задней бабки | МК 5 |
| Перемещение пиноли в задней бабке, мм | 240 |
| Диаметр пиноли задней бабки, мм | 100 |
| Ход пиноли задней бабки, мм | 180 |
| Ход по оси Х, мм | 400 |
| Ход по оси Z, мм | 4750 |
| Скорость ускоренного поперечного перемещения, об/мин | 8 м/мин |
| Скорость ускоренного продольного перемещения, об/мин | 4 м/мин |
| Скорость рабочей подачи по оси Х, м/мин | 3 |
| Скорость рабочей подачи по оси Z, м/мин | 3 |
| Диаметр / шаг ШВП по оси Х, мм | 32 / 5 |
| Диаметр / шаг ШВП по оси Z, мм | 50 / 10 |
| Скорость быстрого хода по осям Х, Z, мм/мин | 4000 / 3500 |
| Количество скоростей | 4 |
| Высота державки резца, мм | 32 х32 |
| Количество инструмента, шт | 4 (опция: 6/8) |
| Время смены инструмента, сек | 3.2 |
| Точность позиционирования, мм | 0.003 |
| Повторяемость, мм | 0.005 |
| Точность позиционирования сменщика инструмента, мм | 0.008 |
| Точность позиционирования по осям X/Y/Z, мм | 0.03 / - / 0.03 |
| Электропитание, В/Гц | 3x380/50 |
| Потребляемая мощность, кВт | 30 |
| Мощность двигателя, кВт | 11 |
| Длина, мм | 7535 |
| Ширина, мм | 2020 |
| Высота, мм | 1805 |
| Вес, кг | 8600 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
