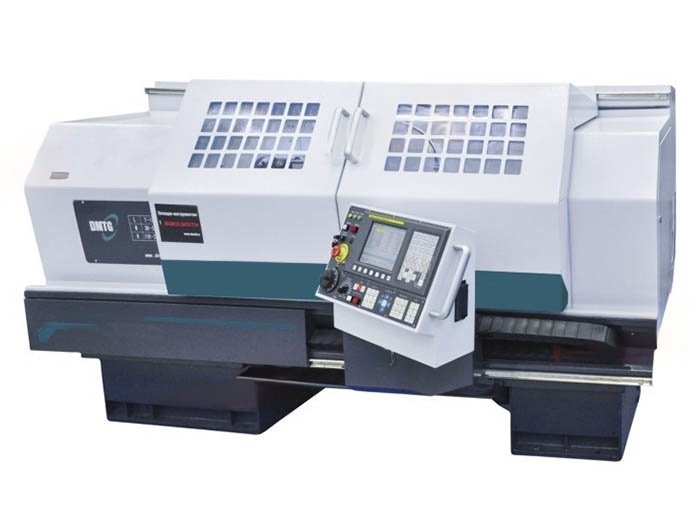

Токарный станок DMTG CKE6166Z/750 с плоской станиной с ЧПУ Fanuc 0i-TF(5)
Описание
CKE6166Z/750 от DMTG — токарный станок для обработки валов, дисков и втулок средних размеров. Рабочая зона: наибольший диаметр заготовки — 660 мм, длина заготовки — 750 мм, проходное отверстие шпинделя — 82 мм.
Ключевые параметры по паспорту: система ЧПУ Fanuc 0i-TF (5); частота вращения шпинделя 7 – 2200 об/мин; мощность главного привода 7.5 кВт; инструментов в головке — 4 (опция 6 / 8); масса станка 2570 кг.
Подходит для валов, роликов, муфт и дисков, а также для ремонтных и инструментальных участков. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Система ЧПУ | Fanuc 0i-TF (5) |
| Опциональные системы ЧПУ | Fanuc 0i-TF (1) / Siemens 808D / Siemens 828D |
| Максимальный диаметр заготовки, мм | 660 |
| Диаметр обработки над суппортом, мм | 430 |
| Ширина станины, мм | 400 |
| Максимальная длина заготовки, мм | 750 |
| Максимальный вес обрабатываемой заготовки, кг | 300 |
| Крутящий момент, Н*м | 1300 |

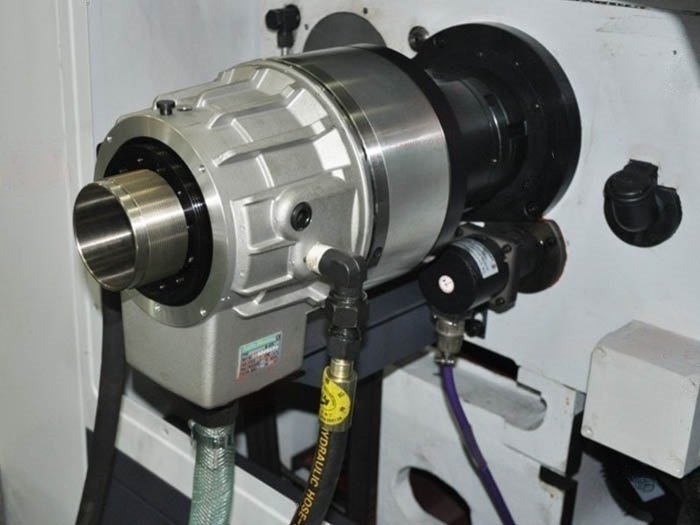

| Проходное отверстие шпинделя, мм | 82 |
| Фланец шпинделя | Camlock D8 (DIN 55029, ISO 702/II) |
| Внутренний конус шпинделя, мм | метрический 90 (1:20) |
| Диаметр шпинделя в передней опоре, мм | 120 |
| Скорость вращения, об/мин | 7 – 2200 |

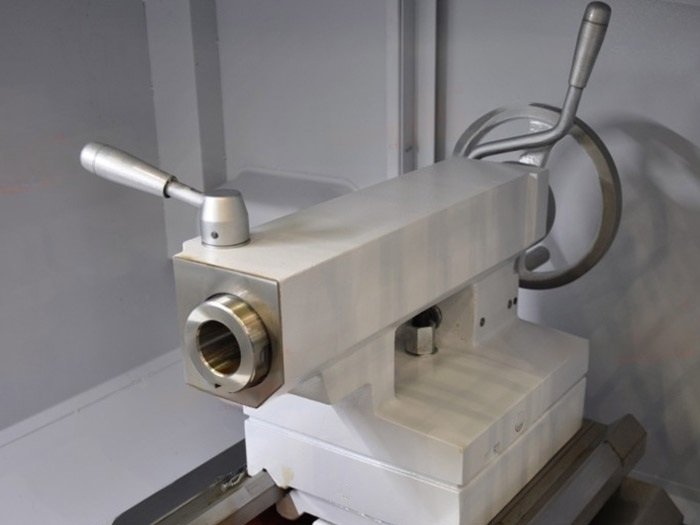

| Внутренний конус пиноли в задней бабке | МК 5 |
| Перемещение пиноли в задней бабке, мм | 150 |
| Диаметр пиноли задней бабки, мм | 75 |
| Ход по оси Х, мм | 305 |
| Ход по оси Z, мм | 680 |
| Скорость ускоренного поперечного перемещения, об/мин | 8000 |
| Скорость ускоренного продольного перемещения, об/мин | 4000 |
| Скорость рабочей подачи по оси Х, м/мин | 3 |
| Скорость рабочей подачи по оси Z, м/мин | 6 |
| Диаметр / шаг ШВП по оси Х, мм | 20 / 4 |
| Диаметр / шаг ШВП по оси Z, мм | 40 / 6 |
| Количество скоростей | 3 |
| Высота державки резца, мм | 25 |

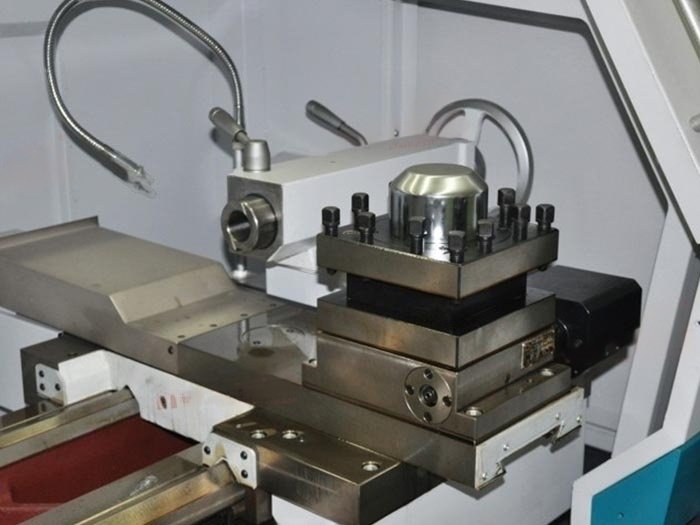

| Количество инструмента, шт | 4 (опция 6 / 8) |
| Время смены инструмента, сек | 3 |
| Точность позиционирования, мм | 0.003 |
| Повторяемость, мм | 0.005 |
| Точность позиционирования сменщика инструмента, мм | 0.008 |
| Электропитание, В/Гц | 3x380/50 |
| Потребляемая мощность, кВт | 24 |
| Мощность двигателя, кВт | 7.5 |
| Длина, мм | 2580 |
| Ширина, мм | 1750 |
| Высота, мм | 1770 |
| Вес, кг | 2570 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
