Крупногабаритный токарный станок DMTG CKA61100M/4000 с плоской станиной с ЧПУ Fanuc 0i-T
Описание
Крупногабаритный токарный станок DMTG CKA61100M/4000 подойдёт для обработки длинных и тяжёлых заготовок. Рабочая зона: диаметр над станиной — 1000 мм, длина заготовки — 4000 мм, проходное отверстие шпинделя — 130 мм.
Основные параметры: система ЧПУ Fanuc 0i-T; инструментов в головке — 4 (опц.: 8); масса станка 16000 кг.
Подходит для длинных валов, цилиндров и барабанов, где важны жёсткость станины и длина между центрами. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |

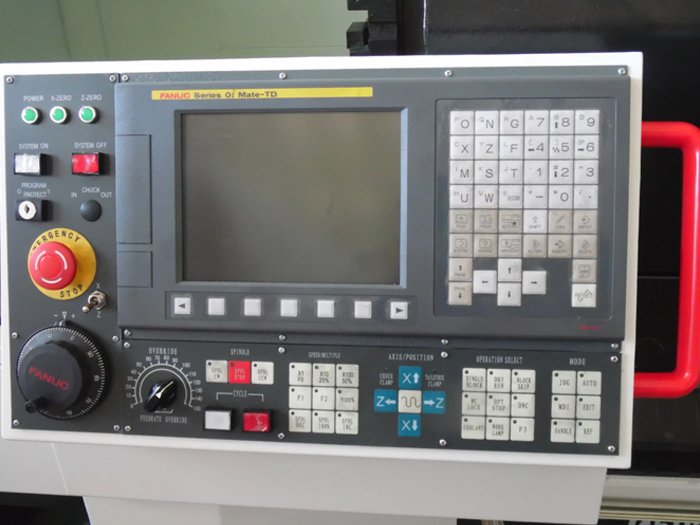

| Система ЧПУ | Fanuc 0i-T |
| Максимальный диаметр заготовки, мм | 1000 |
| Диаметр обработки над суппортом, мм | 630 |
| Диаметр обработки над станиной, мм | 1000 |
| Ширина станины, мм | 755 |
| Максимальная длина заготовки, мм | 4000 |
| Максимальный вес обрабатываемой заготовки, кг | 1500 в патроне / 8000 в центрах и люнете |
| Крутящий момент, Н*м | 6150 |
| Проходное отверстие шпинделя, мм | 130 |
| Фланец шпинделя | А2 – 15 (DIN 55026, ISO 702/I) |
| Внутренний конус шпинделя, мм | метрический 140 (1:20) |
| Диаметр шпинделя в передней опоре, мм | 220 |
| Скорость вращения, об/мин | 2 – 500 без патрона, 2 – 315 с патроном |
| Внутренний конус пиноли в задней бабке | МК 6 |
| Перемещение пиноли в задней бабке, мм | 300 |
| Диаметр пиноли задней бабки, мм | 200 |
| Ход по оси Х, мм | 520 |
| Ход по оси Z, мм | 4000 |
| Скорость ускоренного поперечного перемещения, об/мин | 8 м/мин |
| Скорость ускоренного продольного перемещения, об/мин | 6 м/мин |
| Скорость рабочей подачи по оси Х, м/мин | 1 |
| Скорость рабочей подачи по оси Z, м/мин | 1 |
| Диаметр / шаг ШВП по оси Х, мм | 40 / 5 |
| Диаметр / шаг ШВП по оси Z, мм | 80 / 16 |
| Количество скоростей | 3 |
| Высота державки резца, мм | 40 х 40 |

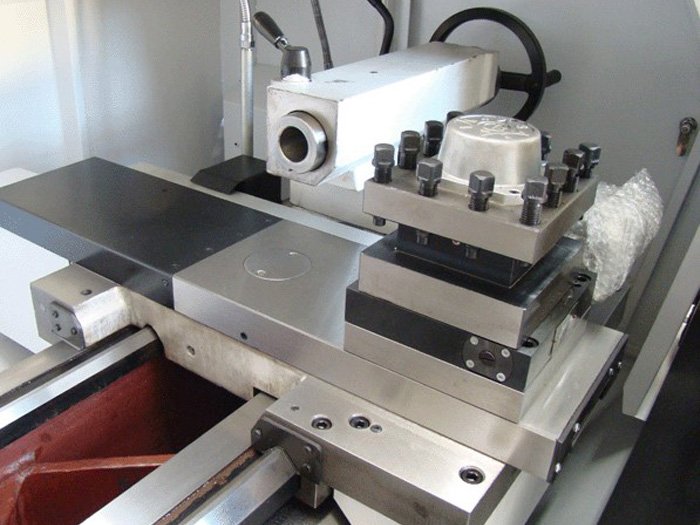

| Количество инструмента, шт | 4 (опц.: 8) |
| Время смены инструмента, сек | (4 / 8-поз см.) 4 / 2.2 |
| Тип сменщика инструмента | электромеханический |
| Точность позиционирования, мм | ± 0.005 |
| Точность позиционирования сменщика инструмента, мм | 0.008 |
| Точность позиционирования по осям X/Y/Z, мм | 0.03 / - / 0.03 |
| Объем масляного бака, л | 780 |
| Длина, мм | 8820 |
| Ширина, мм | 2300 |
| Высота, мм | 2000 |
| Вес, кг | 16000 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
