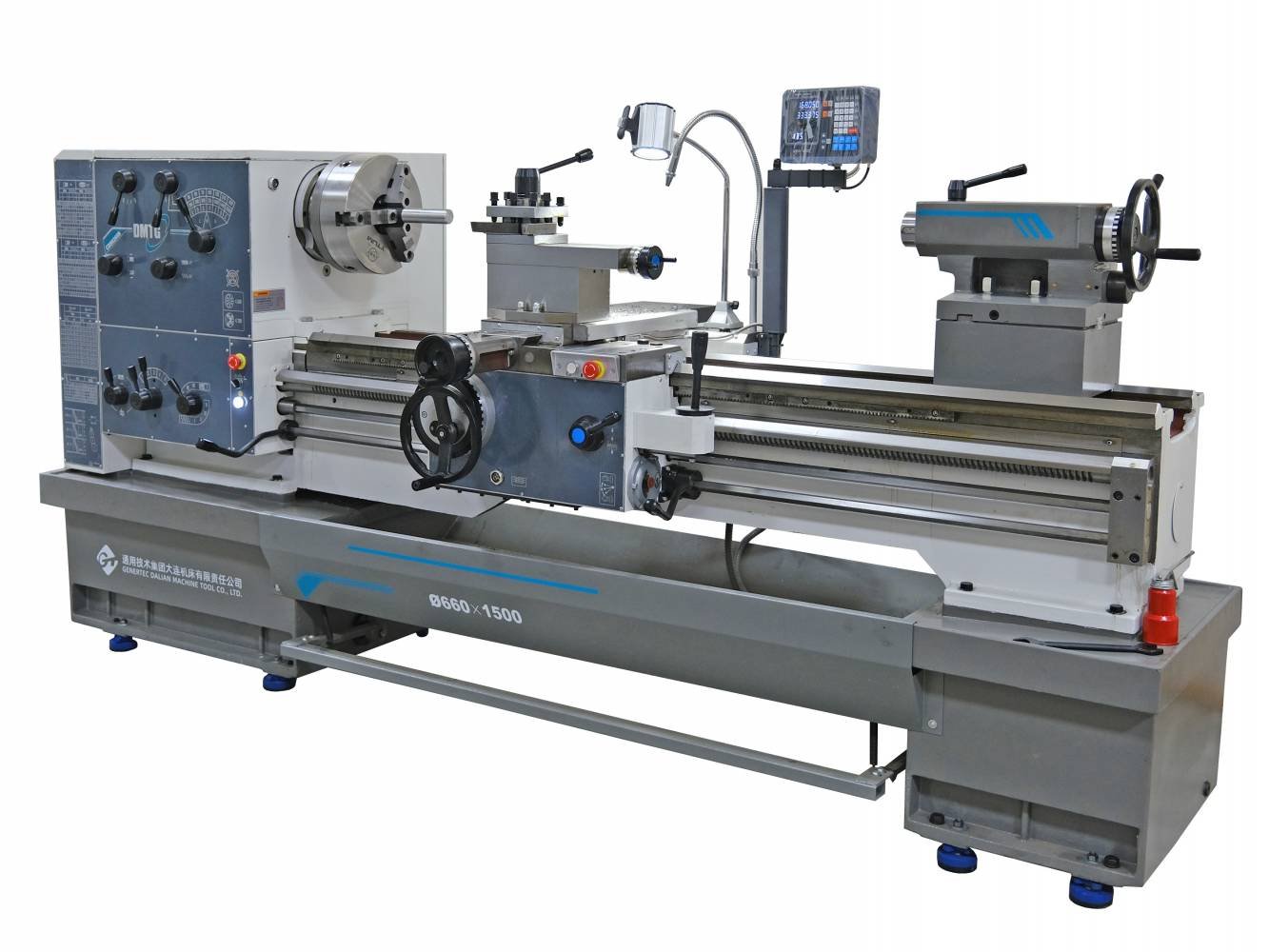

Универсальный токарный станок по металлу DMTG CDS6266B/1500 с УЦИ
Описание
Универсальный токарный станок по металлу DMTG CDS6266B/1500 предназначен для ремонтных и мелкосерийных работ с цифровой индикацией перемещений. Рабочая зона: наибольший диаметр заготовки — 660 мм, длина заготовки — 1500 мм, проходное отверстие шпинделя — 82 мм.
В базовом исполнении заявлены: частота вращения шпинделя 26 – 2000 об/мин; мощность главного привода 7.5 кВт; масса станка 2700 кг.
Подходит для ремонтных цехов и небольших производств, где нужен привычный ручной станок с цифровой индикацией. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Максимальный диаметр заготовки, мм | 660 |
| Диаметр обработки над суппортом, мм | 440 |
| Высота центров, мм | 325 |
| Максимальная длина заготовки, мм | 1500 |
| Диаметр обработки в выемке станины, мм | 870 |
| Крутящий момент, Н*м | 1000 |
| Проходное отверстие шпинделя, мм | 82 |
| Фланец шпинделя | D8 |
| Внутренний конус шпинделя, мм | 90 мм (1:20) |
| Количество скоростей | 16 |
| Скорость вращения, об/мин | 26 – 2000 |
| Продольная подача, мм/об | 0.044 – 1.48 |
| Поперечная подача, мм/об | 0.022 – 0.74 |
| Пределы шага нарезаемых модульных резьб | модуль 0.2 – 40 |
| Пределы шага нарезаемых метрических резьб, мм | 0.35 – 80 |
| Пределы шага нарезаемых дюймовых резьб, ниток/дюйм | 80 – 7/16 |
| Высота державки резца, мм | 25 х 25 |
| Ход верхней каретки суппорта, мм | 130 |
| Ход поперечной каретки суппорта, мм | 340 |

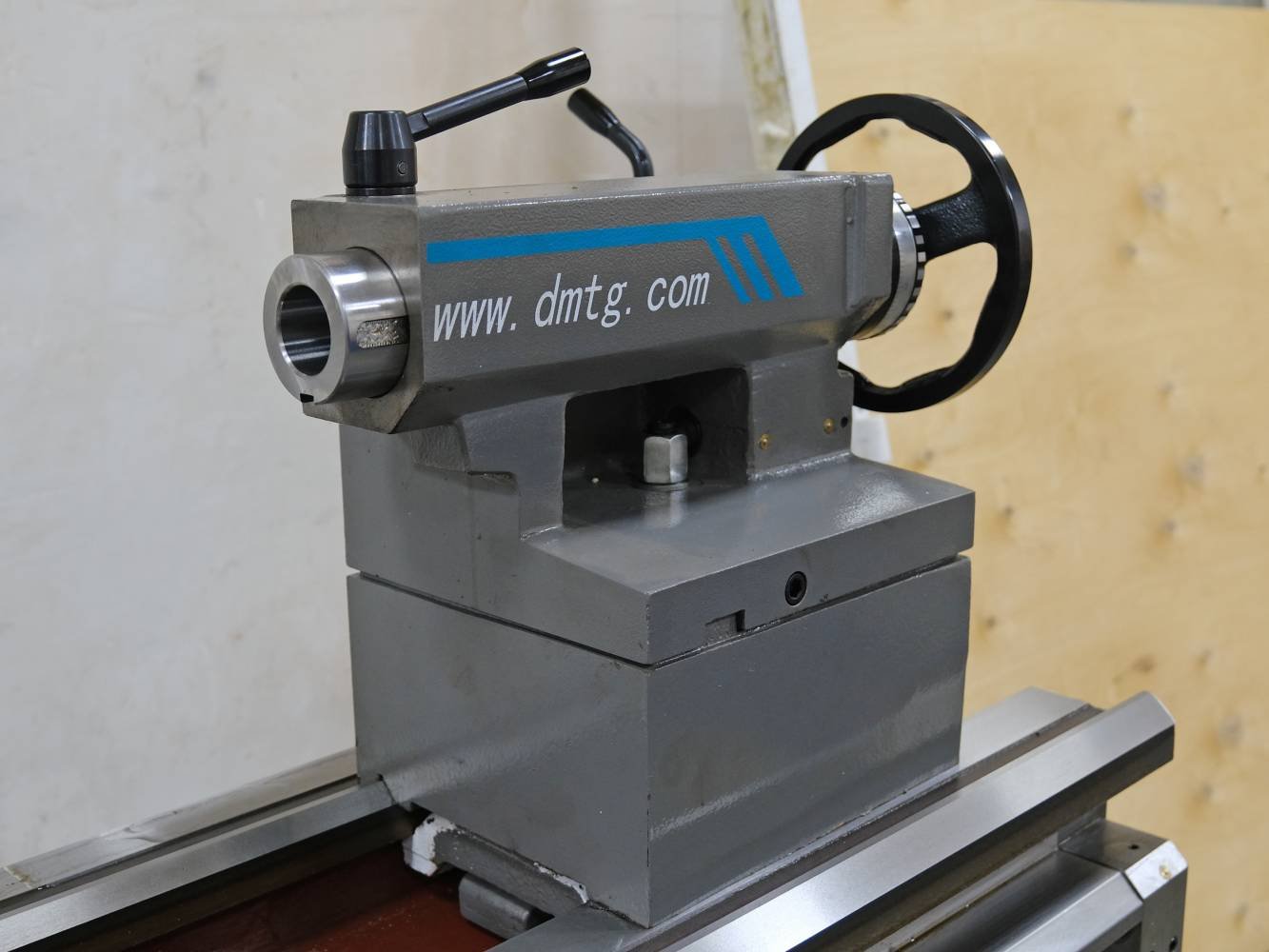

| Внутренний конус пиноли в задней бабке | МК 5 |
| Диаметр пиноли, мм | 75 |
| Перемещение пиноли в задней бабке, мм | 150 |
| Мощность двигателя, кВт | 7.5 |
| Длина, мм | 3430 |
| Ширина, мм | 1223 |
| Высота, мм | 1370 |
| Вес, кг | 2700 |
| Размер упаковки, мм | 3250x1120x1950 |
Комплектация
- Устройство цифровой индикации с оптическими линейками на две оси

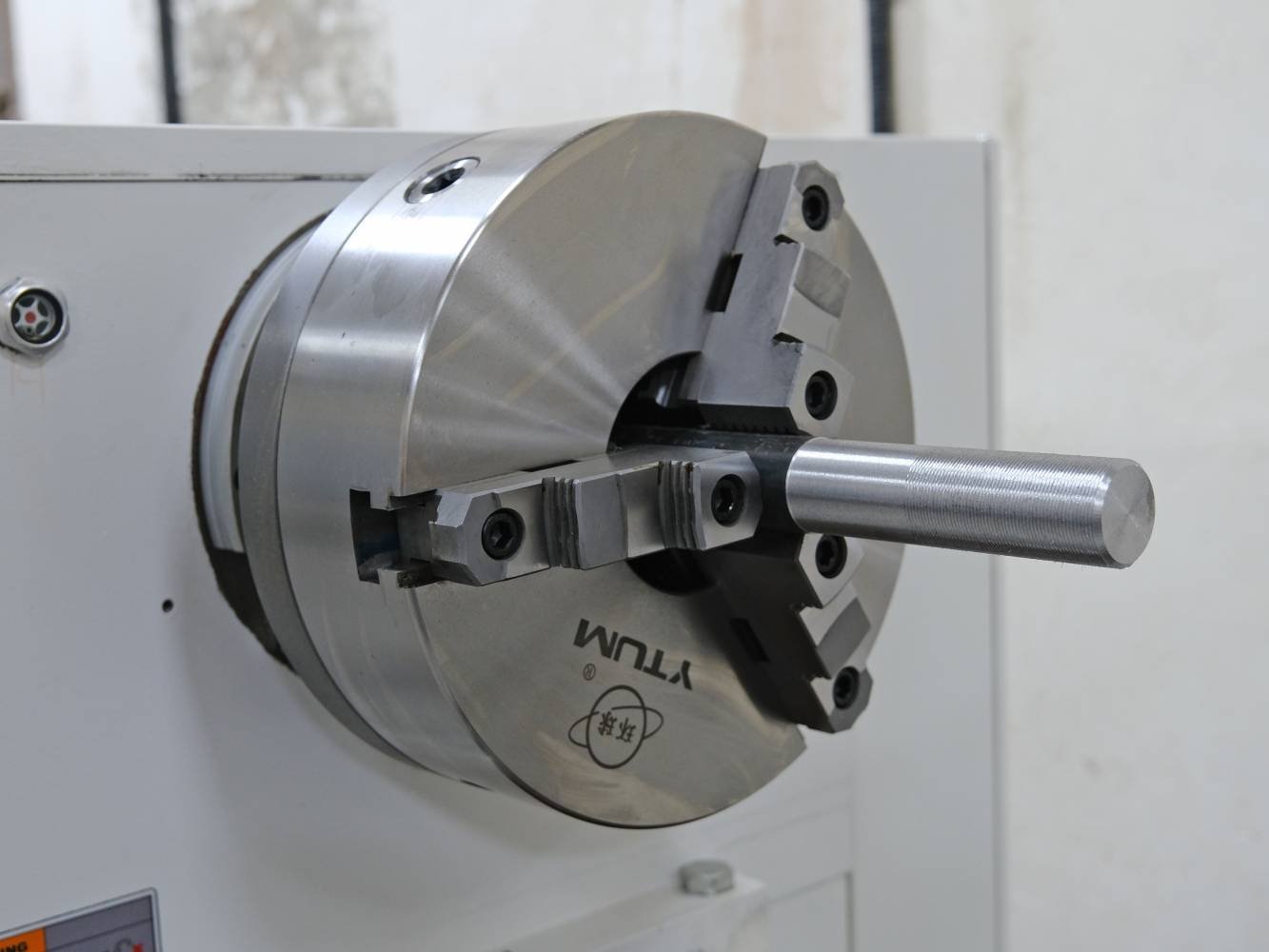

- 3-кулачковый токарный патрон Ø315 мм
- Люнет подвижный Ø20-100 мм
- Люнет неподвижный Ø30-200 мм
- Система подачи СОЖ
- Станочный светильник
- Комплект обслуживающего инструмента
- Руководство по эксплуатации на русском языке
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
