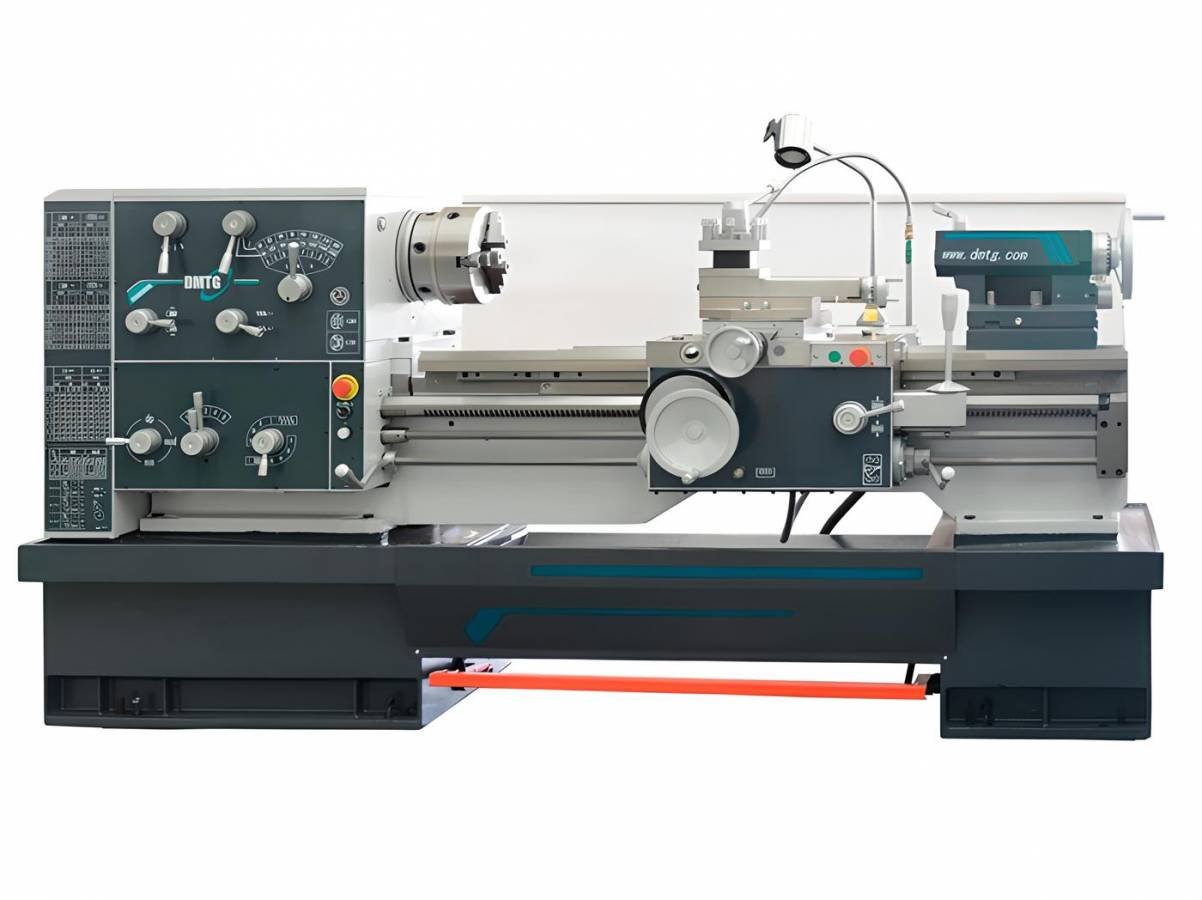

Токарный станок по металлу DMTG CDS6266B/1000 с УЦИ (аналог станка ДИП-300)
Описание
Токарный станок по металлу DMTG CDS6266B/1000 предназначен для ремонтных и мелкосерийных работ с цифровой индикацией перемещений. Рабочая зона: наибольший диаметр заготовки — 660 мм, длина заготовки — 1000 мм, проходное отверстие шпинделя — 105 мм.
В базовом исполнении заявлены: частота вращения шпинделя 26 – 1700 об/мин; мощность главного привода 11 кВт; масса станка 2900 кг.
Подходит для ремонтных цехов и небольших производств, где нужен привычный ручной станок с цифровой индикацией. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Максимальный диаметр заготовки, мм | 660 |
| Диаметр обработки над суппортом, мм | 440 |
| Ширина станины, мм | 394 |
| Максимальная длина заготовки, мм | 1000 |
| Наибольший диаметр обработки над выемкой станины (ГАП), мм | 660 |
| Максимальная длина обработки над ГАП, мм | 280 |
| Крутящий момент, Н*м | 1100 |
| Проходное отверстие шпинделя, мм | 105 |
| Фланец шпинделя | D8 |

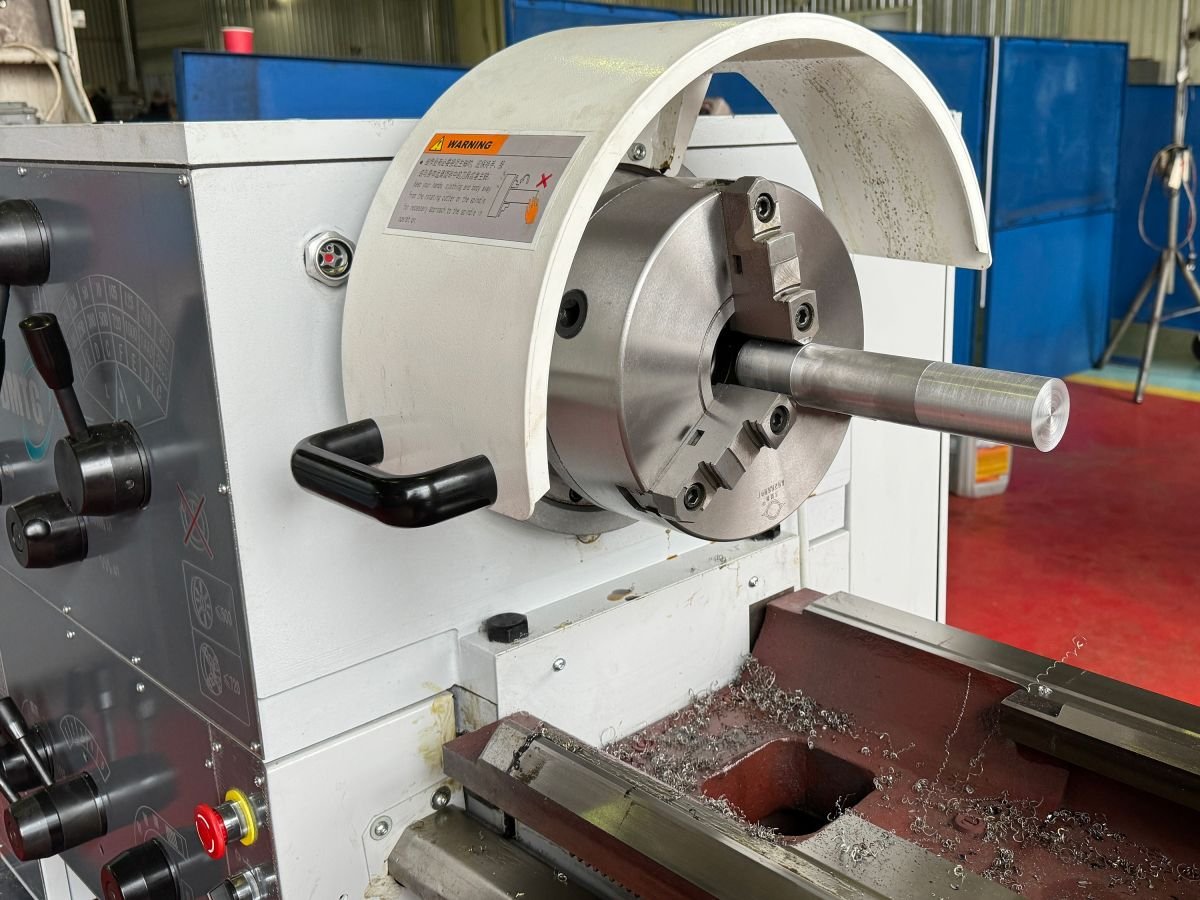

| Трехкулачковый патрон, мм | 315 |
| Количество скоростей | 16 |
| Скорость вращения, об/мин | 26 – 1700 |
| Продольная подача, мм/об | 0.044 – 1.48 (45 подач) |
| Поперечная подача, мм/об | 0.022 – 0.74 (45 подач) |
| Пределы шага нарезаемых модульных резьб | 0.5 – 8 (45 шагов) |
| Пределы шага нарезаемых питчевых резьб | 7/16 – 80 (47 шагов) |
| Диаметр / шаг продольного ходового винта, мм | 40 / 12 |
| Угол поворота верхней каретки суппорта, ° | +45 / -45 ° |
| Пределы шага нарезаемых метрических резьб, мм | 0.5 – 80 (73 шага) |
| Пределы шага нарезаемых дюймовых резьб, ниток/дюйм | 0.5 – 40 (66 шагов) |
| Высота державки резца, мм | 25 х 25 |
| Ход верхней каретки суппорта, мм | 150 |
| Ход поперечной каретки суппорта, мм | 315 |
| Внутренний конус пиноли в задней бабке | МК 5 |
| Диаметр пиноли, мм | 75 |
| Перемещение пиноли в задней бабке, мм | 150 |
| Мощность двигателя, кВт | 11 |
| Длина, мм | 2930 |
| Ширина, мм | 1223 |
| Высота, мм | 1370 |
| Вес, кг | 2900 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
