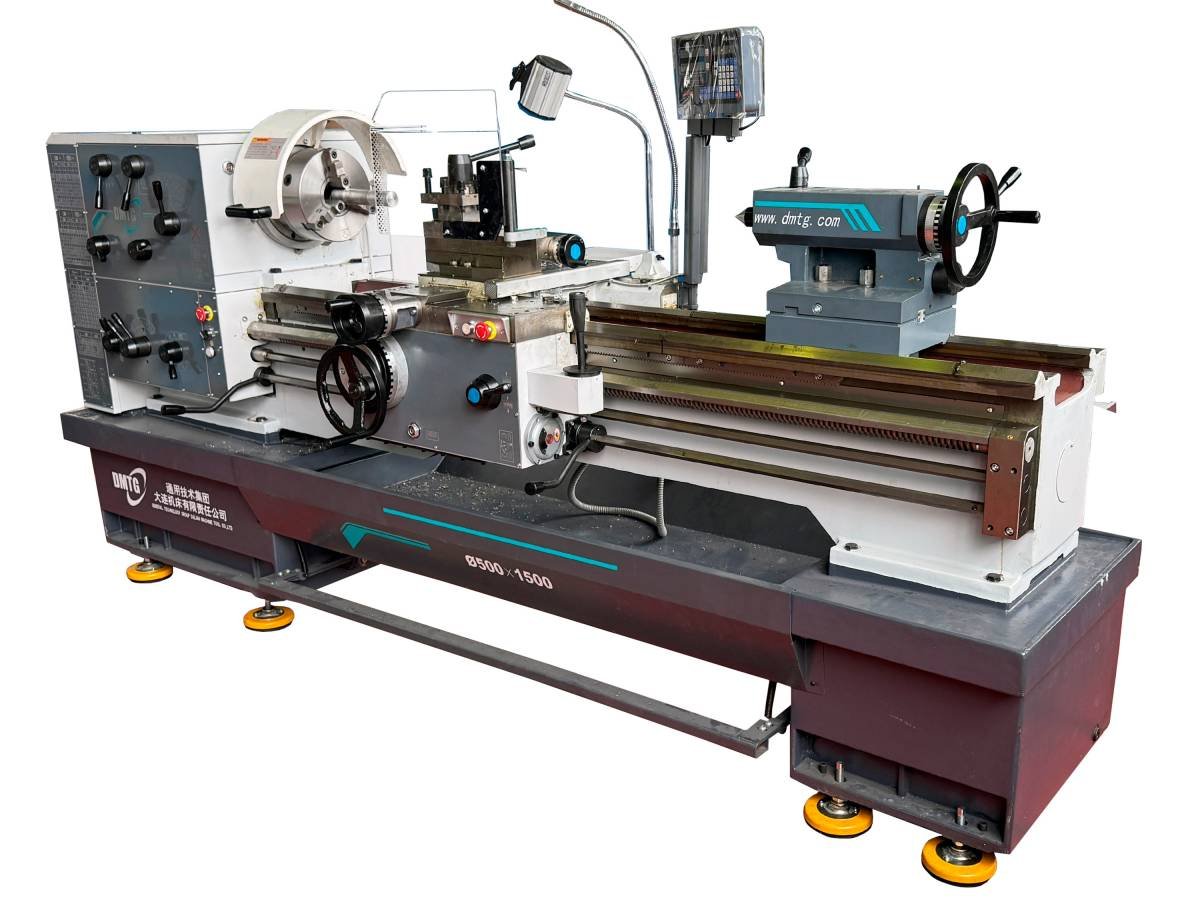

Токарный станок по металлу DMTG CDS6250B/1500 с УЦИ (аналог токарного станка 16К25)
Описание
Токарный станок по металлу DMTG CDS6250B/1500 подойдёт для ремонтных и мелкосерийных работ с цифровой индикацией перемещений. Рабочая зона: наибольший диаметр заготовки — 500 мм, длина заготовки — 1500 мм, проходное отверстие шпинделя — 82 мм.
Основные параметры: частота вращения шпинделя 26 – 2000 об/мин; мощность главного привода 7.5 кВт; масса станка 2420 кг.
Подходит для ремонтных цехов и небольших производств, где нужен привычный ручной станок с цифровой индикацией. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Максимальный диаметр заготовки, мм | 500 |
| Диаметр обработки над суппортом, мм | 290 |
| Ширина станины, мм | 394 |
| Максимальная длина заготовки, мм | 1500 |
| Наибольший диаметр обработки над выемкой станины (ГАП), мм | 760 |
| Максимальная длина обработки над ГАП, мм | 280 |
| Максимальный вес обрабатываемой заготовки, кг | 300 |
| Крутящий момент, Н*м | 2370 |
| Проходное отверстие шпинделя, мм | 82 |
| Фланец шпинделя | Camlock D8 (DIN 55029, ISO 702/II) |
| Количество скоростей | 16 |
| Скорость вращения, об/мин | 26 – 2000 |
| Продольная подача, мм/об | 0.044 – 1.48 (45 подач) |
| Поперечная подача, мм/об | 0.022 – 0.74 (45 подач) |
| Скорость ускоренного поперечного перемещения, об/мин | 2100 мм/мин |
| Скорость ускоренного продольного перемещения, об/мин | 4200 мм/мин |
| Пределы шага нарезаемых модульных резьб | модуль 0.2 – 40 (45 шагов) |
| Пределы шага нарезаемых питчевых резьб | 160 – 7/8 DP (47 шагов) |
| Диаметр / шаг продольного ходового винта, мм | 40 / 12 |
| Угол поворота верхней каретки суппорта, ° | +45 / -45 ° |
| Пределы шага нарезаемых метрических резьб, мм | 0.35 – 80 (73 шага) |
| Пределы шага нарезаемых дюймовых резьб, ниток/дюйм | 80 – 7/16 (47 шагов) |
| Высота державки резца, мм | 25 х 25 |
| Ход верхней каретки суппорта, мм | 130 |
| Ход поперечной каретки суппорта, мм | 348 |
| Внутренний конус пиноли в задней бабке | МК 5 |
| Диаметр пиноли, мм | 75 |
| Перемещение пиноли в задней бабке, мм | 150 |
| Объем масляного бака, л | 12.5 |
| Мощность двигателя, кВт | 7.5 |
| Длина, мм | 3350 |
| Ширина, мм | 1150 |
| Высота, мм | 1900 |
| Вес, кг | 2420 |
| Размер упаковки, мм | 3350x1150x1900 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
