Плоскошлифовальный станок с подвижной колонной ЧПУ серии SG модели SG80300LNC2
Описание
Станок SG80300LNC2 представляет собой плоскошлифовальное оборудование с ЧПУ и подвижной колонной для обработки особо крупногабаритных заготовок длиной до 3000 мм. Усиленная конструкция массой 14000 кг обеспечивает исключительную стабильность при работе с нагрузками до 6000 кг/м². Подвижная колонная система позволяет обрабатывать протяженные детали сложной конфигурации с сохранением высокой точности по всей длине обработки.

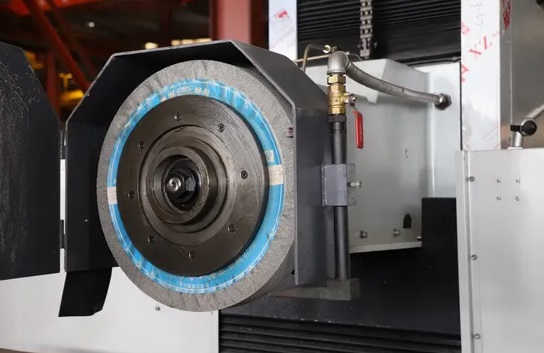

Шпиндель повышенной мощности 31 к. Вт с частотой вращения 960 об/мин обеспечивает эффективное шлифование с использованием кругов диаметром 500 мм. Прецизионные направляющие и шарико-винтовые пары гарантируют точное позиционирование колонны при обработке протяженных поверхностей. Регулируемое расстояние от шпинделя до стола (820/1050 мм) расширяет технологические возможности оборудования для работы с высокими заготовками.

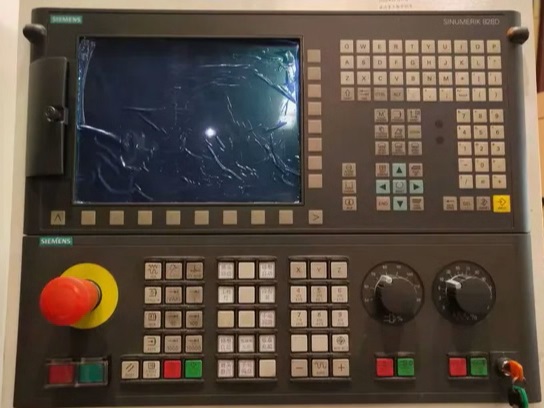

Оборудование предназначено для обработки особо крупных деталей на рабочем столе 3000×810 мм. Станок оптимален для тяжелого машиностроения, производства крупногабаритной оснастки и специализированных деталей в энергетическом и транспортном машиностроении. Комплексная система ЧПУ с выносным пультом управления позволяет программировать сложные циклы обработки и автоматизировать производственные процессы. Дополнительные опции включают системы автоматической правки круга и измерительные комплексы для повышения точности обработки.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 3000*810 |
| Размер электромагнитного стола, мм | 800×1000 |
| Макс. нагрузка на раб стол, кг/м² | 3060 |
| Скорость перемещения стола, м/мин | 5-25 |
| Максимальная длина шлифования, мм | 3000 |
| Максимальная ширина шлифования, мм | 810 |
| Расстояние от центра шпинделя до поверхности стола, мм | 820/1050 |
| Мощность двигателя шпинделя, кВт | 31 |
| Частота вращения шпинделя, об/мин | 960 |
| Автоматическая прерывистая скорость подачи, мм/т | 1-30 |
| Вертикальная автоматическая подача, мм/ход | 0.005-0.05 |
| Шероховатость, мкм | 0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*305 |
| Скорость шлифовального круга, об/мин | 960 |
| Двигатель шлифовального круга, кВт | 18.5 |
| Габаритные размеры станка, мм | 830/280х220/227х172/255 |
| Вес станка, кг | 14000 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок SG80300LNC2 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
