Плоскошлифовальный станок с подвижной колонной серии SG модели SG80220SD(LPC2)
Описание
Станок для обработки крупногабаритных заготовок SG80220SD(LPC2) Техническое назначение. Модель SG80220SD(LPC2) предназначена для выполнения операций плоского шлифования заготовок с увеличенными габаритами. Станок обеспечивает обработку деталей длиной до 2200 мм при рабочей нагрузке до 2240 кг/м². Система управления и перемещения. Оборудование функционирует под управлением программируемого логического контроллера. Перемещение рабочих органов осуществляется по линейным направляющим с применением шарико-винтовых передач. Скорость продольного перемещения стола регулируется в диапазоне 5-25 м/мин. Конструктивные особенности. Расстояние от оси шпинделя до поверхности стола составляет 820/1050 мм. Станок комплектуется магнитным патроном размером 800×1000 мм. Габаритные размеры оборудования — 6000×3500×2700 мм, масса — 12000 кг. Комплектация. Базовая поставка включает:
Шлифовальную головку с тормозной системой Гидравлическую станцию и систему смазки Защитные ограждения рабочей зоны Комплект для технического обслуживания Эксплуатационная сфера. Оборудование применяется в металлообрабатывающей промышленности для обработки крупногабаритных деталей в условиях серийного и единичного производства.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 2200*810 |
| Макс. нагрузка на раб стол, кг/м² | 2240 (Включая магнитный патрон) |
| Скорость перемещения стола, м/мин | 5-25 |
| Продольная скорость перемещения стола, м/мин | 5-25 |
| Размер патрона с постоянным магнитом, мм | 800*1000*2 |
| Максимальная длина шлифования, мм | 2200 |
| Максимальная ширина шлифования, мм | 810 |
| Расстояние от центра шпинделя до поверхности стола, мм | 820/1050 |
| Мощность двигателя шпинделя, кВт | 28,5 |
| Частота вращения шпинделя, об/мин | 960 |
| Автоматическая прерывистая скорость подачи, мм/т | 1-30 / 0.005-0.05 |
| Быстрая подача, м/мин | 0.05-2 / 0.05-2 |
| Подача маховика на грамм., мм/грамм | 0,005 (0.002) / 0.005 (0.001) |
| Шероховатость, мкм | Ra0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*305 |
| Скорость шлифовального круга, об/мин | 960 |
| Мощность двигателя вертикальной шлифовальной бабки, кВт | 18,5 |
| Габаритные размеры станка, мм | 6000х3500х2700 |
| Вес станка, кг | 12000 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок SG80220SD(LPC2) |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ

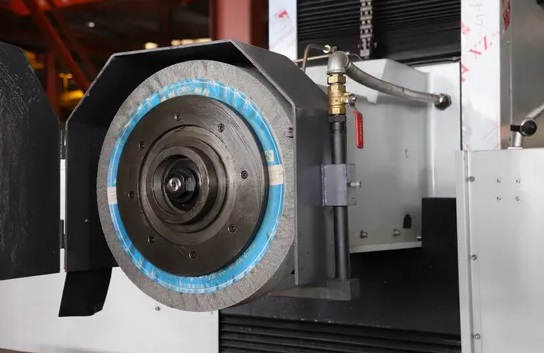

- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа

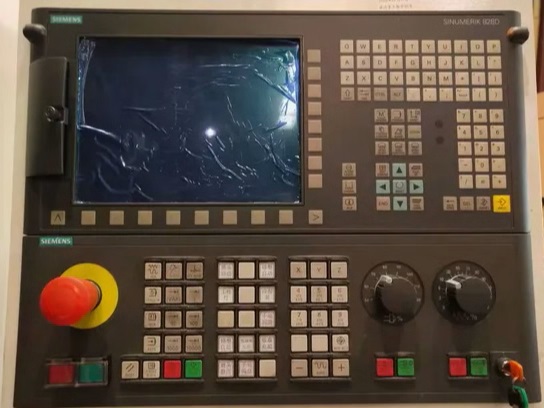

- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
