Плоскошлифовальный станок с подвижной колонной серии SG модели SG80160SD(LPC2)
Описание
Станок для плоскошлифовальных работ SG80160SD(LPC2) Назначение оборудования. Модель SG80160SD(LPC2) предназначена для выполнения операций плоского шлифования заготовок средних размеров. Станок рассчитан на обработку деталей с максимальными габаритами 1600×810 мм. Технические параметры Рабочая поверхность стола: 1600×810 мм Допустимая нагрузка: 1630 кг/м² Мощность главного шпинделя: 28,5 к. Вт (960 об/мин) Мощность вертикальной бабки: 18,5 к. Вт Диапазон рабочих подач: 0,005-30 мм/ход
Система управления и перемещения. Оборудование оснащено системой программируемого логического контроля (ПЛК). Перемещение узлов осуществляется по линейным направляющим с использованием шарико-винтовых пар. Скорость продольного хода стола регулируется в пределах 5-25 м/мин. Конструктивные особенности. Расстояние от оси шпинделя до поверхности стола составляет 820/1050 мм. Станок комплектуется магнитным патроном размером 800×800 мм. Габаритные размеры оборудования — 4700×3500×2700 мм, масса — 10500 кг. Комплектация. Базовая поставка включает: Шлифовальную головку с тормозным устройством Систему подачи СОЖ и смазки Защитные ограждения и кожухи Комплект технического обслуживания Область применения. Оборудование используется в металлообработке, инструментальном производстве и общем машиностроении для шлифования плоских поверхностей.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 1600*810 |
| Макс. нагрузка на раб стол, кг/м² | 1630 (Включая магнитный патрон) |
| Скорость перемещения стола, м/мин | 5-25 |
| Продольная скорость перемещения стола, м/мин | 5-25 |
| Размер патрона с постоянным магнитом, мм | 800*800*2 |
| Максимальная длина шлифования, мм | 1600 |
| Максимальная ширина шлифования, мм | 810 |
| Расстояние от центра шпинделя до поверхности стола, мм | 820/1050 |
| Мощность двигателя шпинделя, кВт | 28,5 |
| Частота вращения шпинделя, об/мин | 960 |
| Автоматическая прерывистая скорость подачи, мм/т | 1-30 / 0.005-0.05 |
| Быстрая подача, м/мин | 0.05-2 / 0.05-2 |
| Подача маховика на грамм., мм/грамм | 0,005 (0.002) / 0.005 (0.001) |
| Шероховатость, мкм | Ra0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*305 |
| Скорость шлифовального круга, об/мин | 960 |
| Мощность двигателя вертикальной шлифовальной бабки, кВт | 18,5 |
| Габаритные размеры станка, мм | 4700х3500х2700 |
| Вес станка, кг | 10500 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок SG80160SD(LPC2) |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ

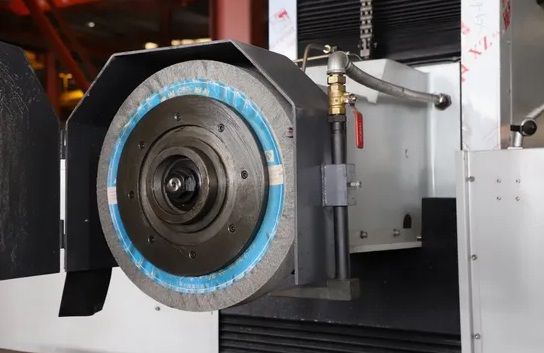

- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа

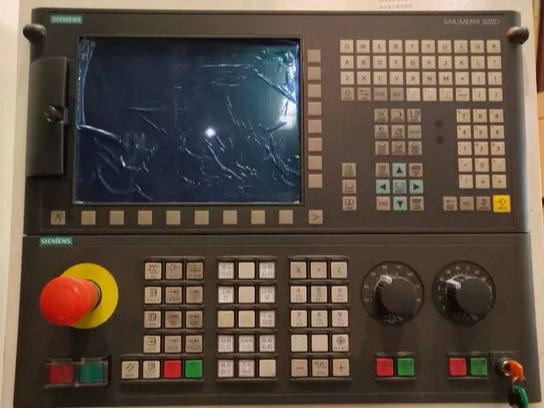

- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
