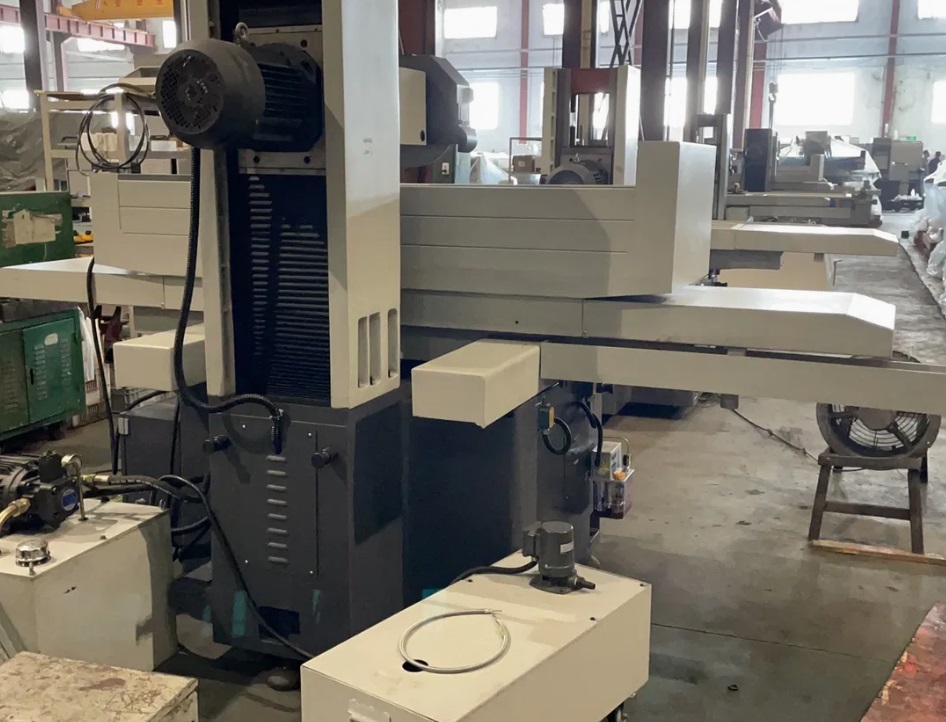

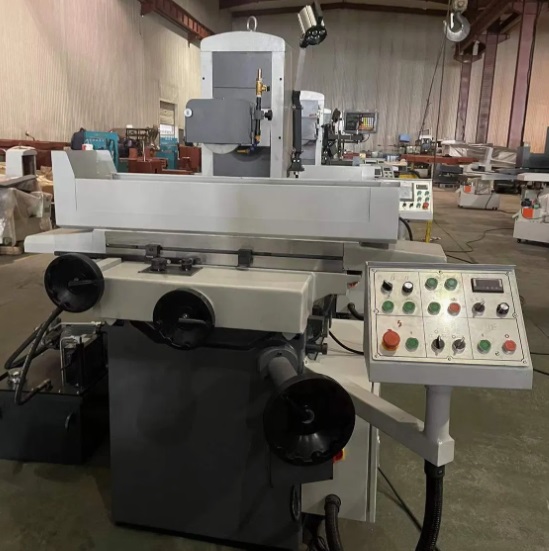

Плоскошлифовальный станок серии SGA модели SG2050AHR(HD/AH)
Описание
Плоскошлифовальный станок SG2050AHR(HD/AH) предназначен для высокоточной обработки небольших деталей и обеспечивает получение качественных поверхностей. Станок оснащен системой ЧПУ, что позволяет автоматизировать основные движения и повысить точность обработки. Жесткая конструкция станка весом 1200 кг обеспечивает необходимую виброустойчивость для выполнения точных шлифовальных операций.
Основой станка является высокооборотистый шпиндель (2850 об/мин) мощностью 3 к. Вт, рассчитанный на работу со шлифовальными кругами диаметром 200 мм. Наличие устройства торможения шпинделя повышает безопасность и удобство эксплуатации. Применение гидростанции и автоматической системы смазки в сочетании с линейными направляющими и ШВП обеспечивает плавность и точность перемещений. Опциональное оснащение оптическими линейками и измерительными системами позволяет существенно повысить точность контроля размеров.
Станок оптимален для высокоточной обработки небольших заготовок на рабочем столе размером 200x460 мм. Высокая частота вращения шпинделя позволяет эффективно работать с твердыми сплавами и добиваться высокого качества поверхности. Оборудование предназначено для использования в инструментальном производстве, приборостроении и других областях, требующих точного плоского шлифования. Возможность установки как горизонтальной, так и вертикальной шлифовальной головки расширяет технологические возможности станка для различных видов обработки.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 200*460 |
| Размер электромагнитного стола, мм | 200*460 |
| Макс. нагрузка на раб стол, кг/м² | 120 |
| Скорость перемещения стола, м/мин | 7-23 |
| Расстояние от центра шпинделя до поверхности стола, мм | 450 |
| Мощность двигателя шпинделя, кВт | 1.5 |
| Частота вращения шпинделя, об/мин | 2850 |
| Поперечный маховик передней и задней подачи для каждого деления маховика, мм | 0.02 |
| Вертикальная автоматическая подача, мм/ход | 0.005/0.01/0.02/0.03/0.04/0.05 |
| Шероховатость, мкм | 0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 200*20*31.75 |
| Габаритные размеры станка, мм | 1900х1720х2175 |
| Вес станка, кг | 1200 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок SG2050AHR(HD/AH) |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к поверхности — инженер уточнит модель и комплектацию HDCNC.
