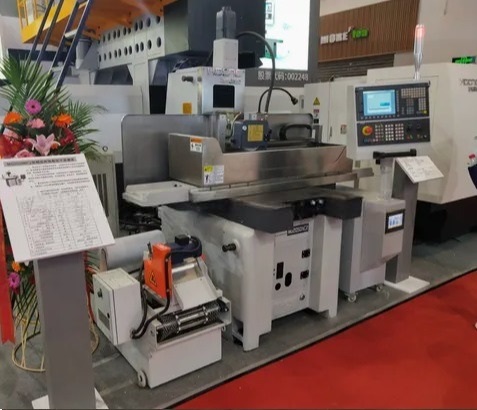

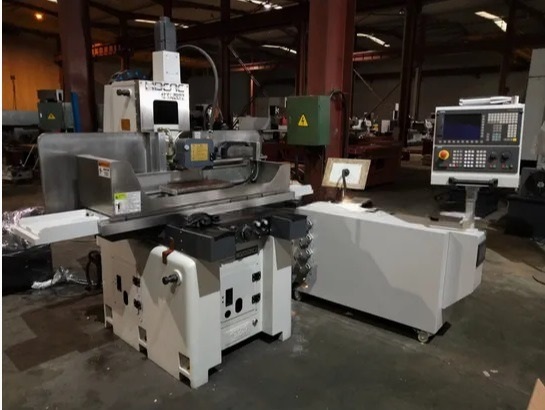

Высокоточный плоскошлифовальный станок с ЧПУ модели MG40100NC2
Описание
Высокоточный плоскошлифовальный станок MG40100NC2 с ЧПУ предназначен для прецизионной обработки средних и крупных ответственных деталей. Усиленная конструкция массой 4500 кг обеспечивает повышенную стабильность и виброустойчивость, необходимые для достижения высоких классов точности при обработке заготовок с размерами до 406×1020 мм.
Шпиндель мощностью 6 к. Вт с широким диапазоном регулирования частоты вращения (100-3600 об/мин) позволяет оптимально подбирать режимы обработки для различных материалов. Прецизионные направляющие и шарико-винтовые пары обеспечивают точность позиционирования. Система ЧПУ с выносным пультом управления позволяет программировать сложные технологические циклы и автоматически корректировать параметры обработки.
Станок обеспечивает обработку заготовок с нагрузкой до 500 кг/м² при расстоянии от шпинделя до стола 560 мм. Оборудование оптимально для изготовления прецизионных деталей, сложной оснастки и инструмента в общем машиностроении. Дополнительные опции включают измерительные системы контроля размеров и устройства автоматической правки шлифовальных кругов диаметром 400 мм, что обеспечивает стабильность качества обработки в течение всего
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 406*1020 |
| Размер электромагнитного стола, мм | 400*1000 |
| Макс. нагрузка на раб стол, кг/м² | 500 |
| Перемещение по оси X, мм | 1130 |
| Перемещение по оси Y, мм | 450 |
| Максимальная длина шлифования, мм | 1000 |
| Максимальная ширина шлифования, мм | 400 |
| Расстояние от центра шпинделя до поверхности стола, мм | 560 |
| Мощность двигателя шпинделя, кВт | 6 |
| Частота вращения шпинделя, об/мин | 100-3600 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 400*40*127 |
| Габаритные размеры станка, мм | 2950х2270х2150 |
| Вес станка, кг | 4500 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок с ЧПУ MG40100NC2 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
