Плоскошлифовальный станок портального типа серии MC(K)W53 модели MCW7520*35
Описание

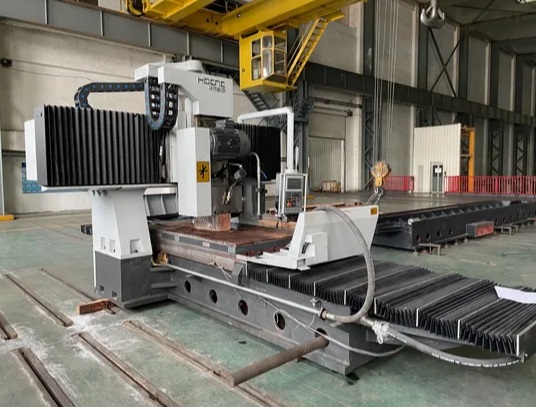

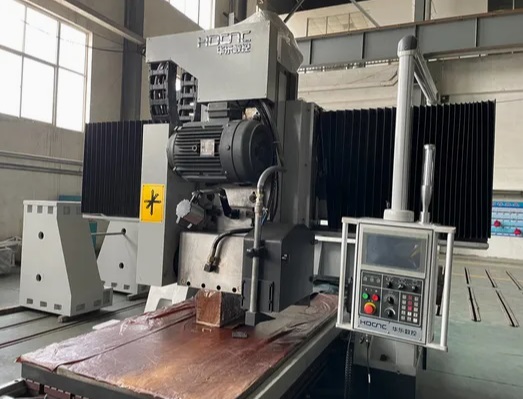

Плоскошлифовальный станок MCW7520*35. портального типа обладает рабочим столом 3500×1600 мм с системой Т-пазов 28×200-7 мм. Оборудование обеспечивает рабочие перемещения по осям: 3800 мм (X) и 1800 мм (Y). Шпиндель с частотой вращения 1200 об/мин поддерживает различные режимы обработки. Межколонное расстояние 2000 мм позволяет работать с широкими заготовками. Масса станка 25000 кг обеспечивает необходимую жесткость конструкции.
Функциональное оснащение. Станок комплектуется системой ЧПУ, гидростанцией и автоматической системой смазки. В базовую поставку входят защитные ограждения, сигнальная лампа и выносной пульт управления. Линейные направляющие и шарико-винтовые пары гарантируют точность позиционирования. Для расширения возможностей доступны дополнительные опции: измерительные системы, устройства правки и балансировки шлифовальных кругов.
Эксплуатационные возможности. Конструкция станка предусматривает установку вертикальных и горизонтальных шлифовальных головок. Дополнительное оборудование включает системы температурного контроля гидравлики, мониторинга состояния станка и расширенные емкости для СОЖ. Телескопическая защита направляющих и кондиционер электрошкафа обеспечивают стабильную работу в производственных условиях. Оборудование поддерживает интеграцию систем защиты от перегрузок и стабилизации питания.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 3500х1600 |
| Размер Т-пазов, мм | 28*200-7 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 3800 |
| Перемещение по оси Y, мм | 1800 |
| Перемещение по оси Z, мм | 500 |
| Расстояние между колоннами, мм | 2000 |
| Мощность двигателя шпинделя, кВт | 18.5 |
| Частота вращения шпинделя, об/мин | 1200 |
| Шероховатость, мкм | 0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*203 |
| Скорость шлифовального круга, об/мин | 1200 |
| Габаритные размеры станка, мм | 9700х4000х3100 |
| Вес станка, кг | 25000 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Плоскошлифовальный станок портального типа MCW7520*35 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки

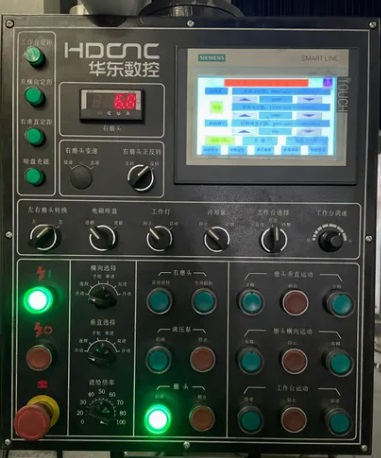

- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
