Плоскошлифовальный станок портального типа серии MC(K)W53 модели MCW7516 *25
Описание

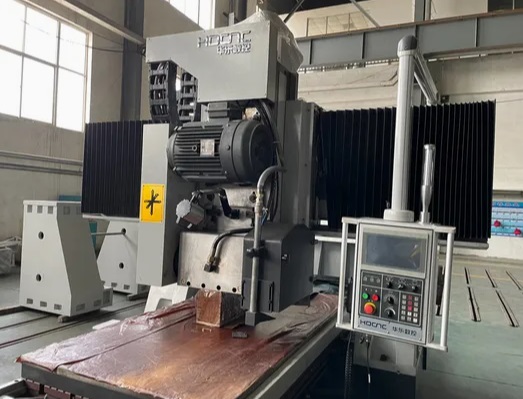

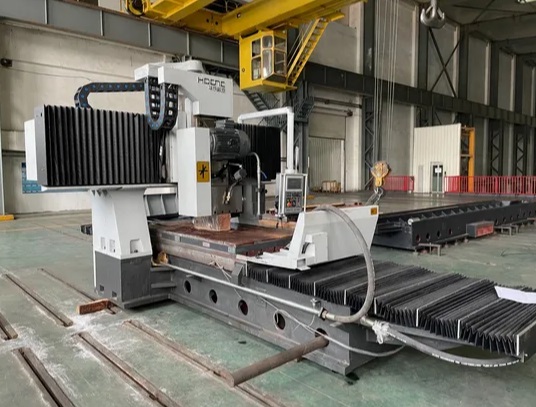

Плоскошлифовальный станок портального типа MCW7516*25 оснащен усиленной станиной массой 16500 кг, что обеспечивает повышенную устойчивость при обработке габаритных заготовок. Рабочий стол размером 2500×1250 мм с системой Т-пазов 28×180 мм позволяет надежно фиксировать крупногабаритные детали. Портальная конструкция с расстоянием между колоннами 1600 мм гарантирует свободный доступ к обрабатываемым поверхностям.
Станок обладает увеличенной рабочей зоной с перемещением по оси X 2800 мм и по оси Y 1500 мм. Применение прецизионных направляющих и шарико-винтовых пар обеспечивает высокую точность позиционирования. Система ЧПУ с выносным пультом управления позволяет программировать сложные технологические циклы и автоматически корректировать параметры обработки. Шпиндель с частотой вращения 1200 об/мин оптимизирован для обработки крупных поверхностей.
Оборудование предназначено для обработки особо крупных деталей в тяжелом машиностроении и производстве пресс-форм. Дополнительные опции включают системы автоматической правки шлифовальных кругов и измерительные комплексы, что позволяет создавать законченные технологические решения для высокоточной обработки. Гидравлическая система и автоматическая смазка обеспечивают стабильность работы при интенсивной эксплуатации.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 2500х1250 |
| Размер Т-пазов, мм | 28*180-5 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 2800 |
| Перемещение по оси Y, мм | 1500 |
| Расстояние между колоннами, мм | 1600 |
| Мощность двигателя шпинделя, кВт | 18.5 |
| Частота вращения шпинделя, об/мин | 1200 |
| Шероховатость, мкм | 0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*203 |
| Скорость шлифовального круга, об/мин | 1200 |
| Габаритные размеры станка, мм | 7500х3300х3000 |
| Вес станка, кг | 16500 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Плоскошлифовальный станок портального типа MCW7516 *25 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки

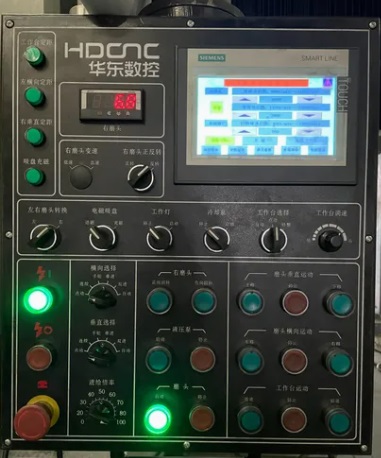

- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
