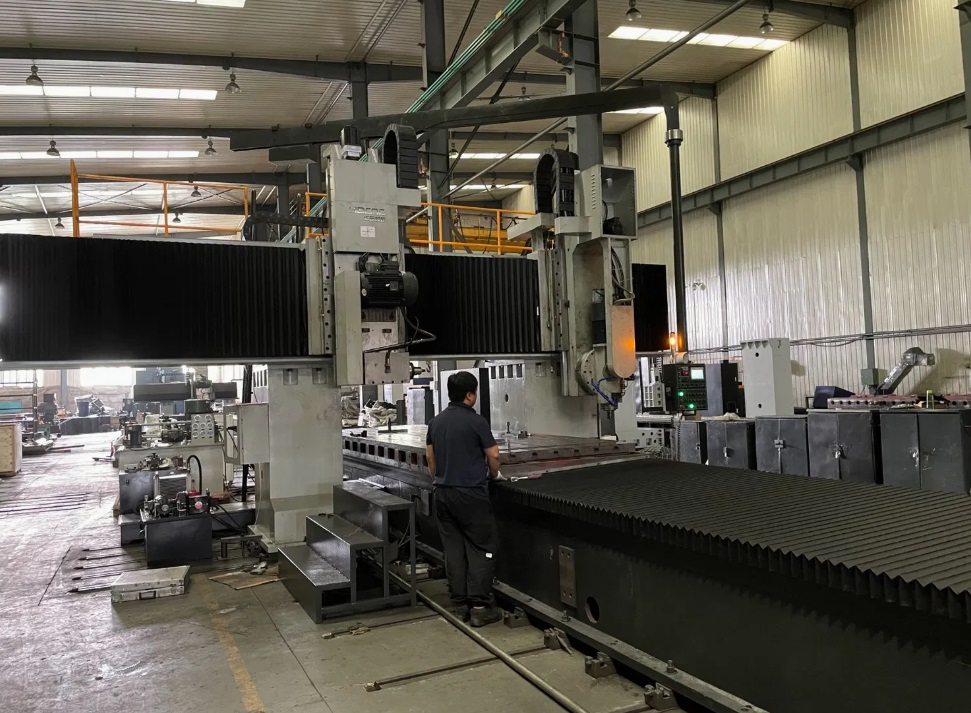

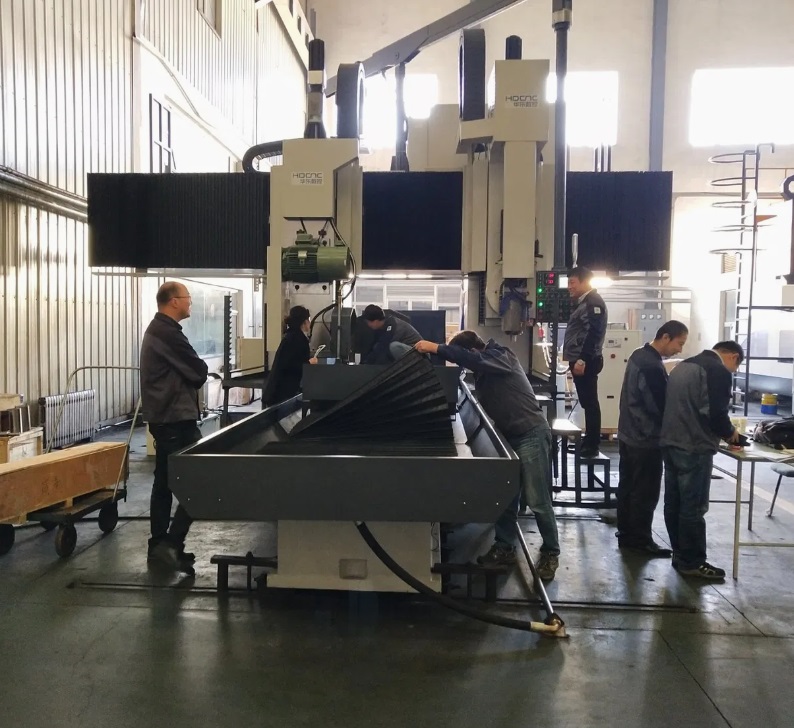

Двухколонный плоскошлифовальный станок с двумя головками серии MC(K)W53 модели MCW5330A
Описание
Двухколонный плоскошлифовальный станок MCW5330A Технологические возможности. Модель MCW5330A представляет собой двухколонный шлифовальный комплекс для обработки особо крупногабаритных деталей. Оборудование выполняет высокоточное шлифование заготовок длиной до 16000 мм при рабочей ширине стола 2500 мм. Увеличенное расстояние между колоннами 3000 мм обеспечивает свободный доступ к габаритным деталям. Конструктивное исполнение. Станок оснащен вертикальной шлифовальной бабкой 15 к. Вт с регулируемой частотой вращения 800-2500 об/мин и горизонтальной бабкой 30 к. Вт с фиксированной скоростью 1050 об/мин. Комплекс использует шлифовальные круги 400×75×127 мм для вертикальной обработки и 600×120×305 мм для горизонтального шлифования.
Функциональные преимущества. Система ЧПУ обеспечивает прецизионное управление двумя шлифовальными головками с дискретностью позиционирования 0.001 мм. Автоматизированная система смазки и гидравлическая станция поддерживают непрерывную работу в производственных условиях. Линейные направляющие и ШВП гарантируют высокую повторяемость операций. Эксплуатационные особенности. Оборудование демонстрирует повышенную устойчивость к термическим деформациям и вибрациям. Комплексная система защиты и мониторинга обеспечивает безопасность эксплуатации. Современная система управления позволяет оптимизировать технологические процессы для различных материалов. Сферы применения. Станок эффективен для обработки крупногабаритных корпусных деталей и станин в тяжелом машиностроении, энергетическом оборудовании и специальном машиностроении. Производитель HDCNC обеспечивает соответствие международным стандартам качества промышленного оборудования.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 8000/ 10000/12000/ 13000/14000/ 15000/16000х2500 |
| Максимальная высота шлифования, мм | 950 |
| Расстояние от центра шпинделя до поверхности стола, мм | 1250 |
| Расстояние между колоннами, мм | 3000 |
| Частота вращения шпинделя, об/мин | 800-2500 (Вертикальный шпиндель) 1050 (Горизонтальный шпиндель) |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 400*75*127 |
| Размер шлифовального, горизонтального круга (внешний диаметр*ширина*внутренний диаметр), мм | 600*120*305 |
| Угол поворота шлифовальной бабки, ° | ±90 |
| Привод с поворотной горизонтальной бабкой, кВт | 30 |
| Мощность двигателя вертикальной шлифовальной бабки, кВт | 15 |
| Назначение станка | для чистовой обработки |
| Категория | Двухколонный плоскошлифовальный станок MCW5330A |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
