Плоскошлифовальный станок портального типа серии MC(K)W53 модели MC(K)W7535*60
Описание
Портальный плоскошлифовальный станок MC(K)W7535*60. Станок оснащен рабочим столом 6000×3000 мм с системой Т-пазов 36×250-7 мм. Оборудование обеспечивает продольное перемещение 4300 мм по оси X при межколонном расстоянии 2500 мм. Шпиндель с рабочей частотой 1200 об/мин поддерживает стабильные режимы обработки. Масса станка 60000 кг и жесткая конструкция обеспечивают устойчивость при работе с габаритными заготовками.
Функциональное оснащение. Станок комплектуется системой ЧПУ, гидравлической станцией и автоматической системой смазки. Базовая конфигурация включает прецизионные направляющие с шарико-винтовыми передачами, защитные ограждения и выносной пульт управления. Для расширения технологических возможностей предусмотрены опционные решения: измерительные системы, устройства правки и балансировки абразивных кругов, дополнительные шлифовальные головки.
Эксплуатационные параметры. Конструкция поддерживает интеграцию систем контроля температуры гидравлической жидкости и мониторинга рабочих параметров. Телескопические защиты направляющих и климатизация электрошкафа обеспечивают стабильность обработки. Дополнительные опции включают резервуары для СОЖ увеличенной емкости, системы защиты от перегрузок и стабилизации сетевого питания. Оборудование предназначено для высокоточной обработки особо крупногабаритных деталей в промышленных условиях.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 6000х3000 |
| Размер Т-пазов, мм | 36*250-7 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 4300 |
| Перемещение по оси Y, мм | 2300 |
| Перемещение по оси Z, мм | 600 |
| Максимальная длина шлифования, мм | 4000 |
| Расстояние между колоннами, мм | 2500 |
| Частота вращения шпинделя, об/мин | 1200 |
| Минимальная единица ввода, мм | 0.001 |
| Параллельность обработанной поверхности к базовой поверхности, мм | 0.01/1000 |
| Шероховатость, мкм | Ra0.63 |
| Размер шлифовального круга, мм | 500×75×203 |
| Скорость шлифовального круга, об/мин | 1200 |
| Двигатель шлифовального круга, кВт | 18.5 |

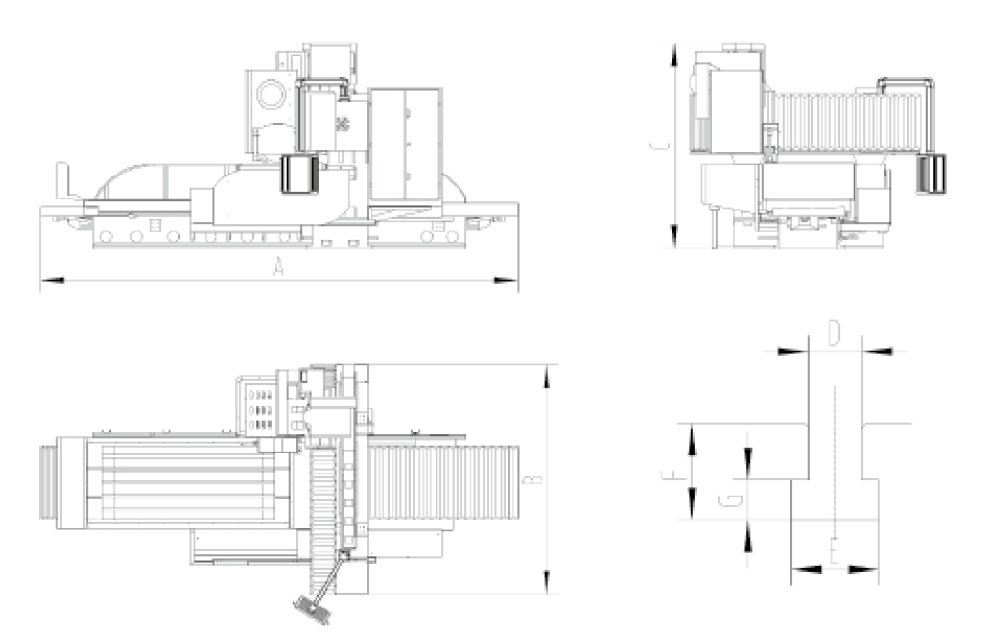

| Габаритные размеры станка, мм | 15000х5500х5000 |
| Вес станка, кг | 60000 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Плоскошлифовальный станок MC(K)W7535*60 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа

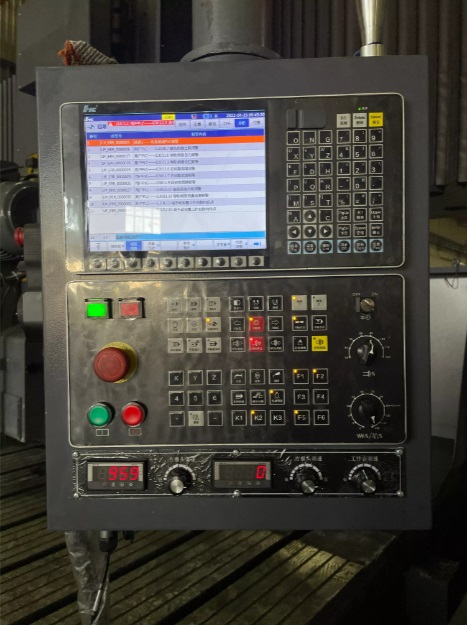

- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
