Плоскошлифовальный станок портального типа серии MC(K)W53 модели MC(K)W7530*60
Описание
Портальный плоскошлифовальный станок MC(K)W7530*60Технические параметры. Станок оснащен рабочим столом 6000×2500 мм с Т-пазами 28×200-7 мм. Оборудование обеспечивает рабочие перемещения по осям: 3800 мм (X) и 1800 мм (Y). Шпиндель с частотой вращения 1200 об/мин поддерживает стабильную обработку. Конструкция с межколонным расстоянием 2000 мм и массой 56000 кг гарантирует устойчивость при работе с крупногабаритными заготовками.
Функциональное оснащение. Станок укомплектован системой ЧПУ, гидростанцией и автоматической системой смазки. В базовой поставке присутствуют линейные направляющие с шарико-винтовыми передачами, защитные ограждения и выносной пульт управления. Для повышения точности обработки доступны опционные системы: измерительное оборудование, устройства правки и балансировки шлифовальных кругов, дополнительные шлифовальные головки.
Эксплуатационные возможности. Оборудование поддерживает интеграцию систем контроля температуры гидравлической жидкости и мониторинга рабочего состояния. Телескопическая защита направляющих и кондиционирование электрошкафа обеспечивают стабильность работы. Дополнительные опции включают резервуары для СОЖ увеличенного объема, системы защиты от перегрузок и стабилизации сетевого питания. Конструкция рассчитана на обработку особо крупных заготовок в промышленных условиях.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 6000х2500 |
| Размер Т-пазов, мм | 28*200-7 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 3800 |
| Перемещение по оси Y, мм | 1800 |
| Перемещение по оси Z, мм | 600 |
| Максимальная длина шлифования, мм | 3500 |
| Расстояние между колоннами, мм | 2000 |
| Частота вращения шпинделя, об/мин | 1200 |
| Минимальная единица ввода, мм | 0.001 |
| Параллельность обработанной поверхности к базовой поверхности, мм | 0.01/1000 |
| Шероховатость, мкм | Ra0.63 |
| Размер шлифовального круга, мм | 500×75×203 |
| Скорость шлифовального круга, об/мин | 1200 |
| Двигатель шлифовального круга, кВт | 18.5 |

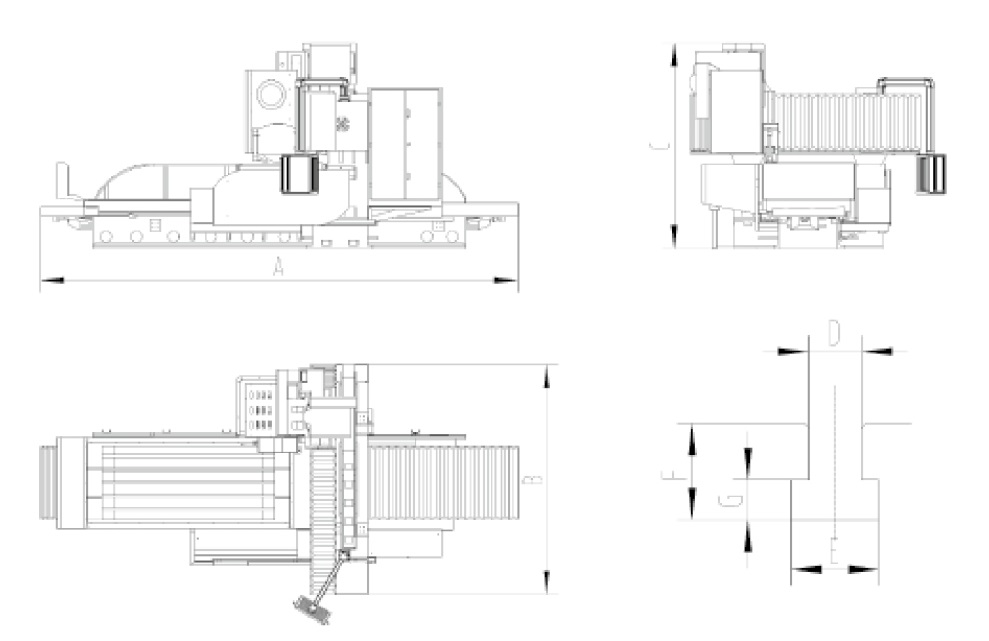

| Габаритные размеры станка, мм | 15000х5000х3600 |
| Вес станка, кг | 56000 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Плоскошлифовальный станок портального типа MC(K)W7530*60 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки

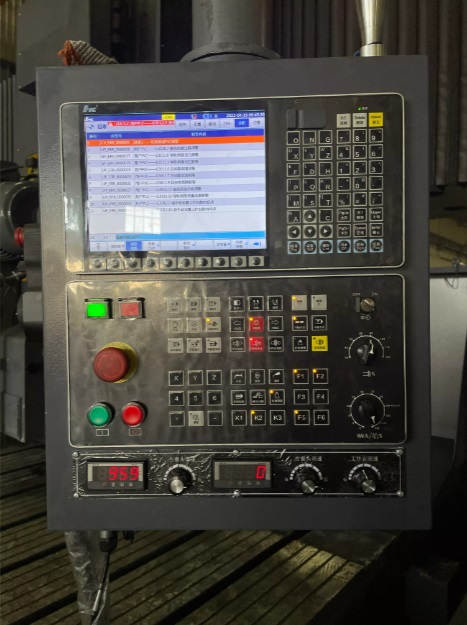

- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
