Портальный плоскошлифовальный станок серии MC (K) W75 модели MC(K)W7516x30
Описание
Портальный плоскошлифовальный станок MC(K)W7516x30 Технологическое назначение. Оборудование предназначено для финишного шлифования крупногабаритных заготовок в тяжелом машиностроении, производстве энергетического оборудования и металлоконструкций. Станок эффективно обрабатывает плоскости деталей размером до 3000×1250 мм с максимальной нагрузкой 5500 кг/м².
Конструктивные решения. Модель отличается усиленной портальной конструкцией с увеличенной длиной перемещения по оси X (3300 мм). Литой станинный блок обеспечивает повышенное демпфирование вибраций при работе с максимальными нагрузками. Шпиндельный узел с частотой вращения 1200 об/мин оснащен шлифовальным кругом 500×75×203 мм. Технологические преимущества. ЧПУ система обеспечивает прецизионное позиционирование с дискретностью 0.001 мм по всем осям. Оборудование гарантирует получение поверхности с шероховатостью Ra0.63 мкм. Регулируемая скорость перемещения стола (5-25 м/мин) позволяет оптимизировать режимы обработки для различных материалов. Производственные возможности. Станок производится компанией HDCNC — специализированным разработчиком шлифовального оборудования. Продукция компании соответствует международным стандартам и отмечена профессиональным сообществом за инновационные технологические решения в области обработки металлов.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 3000*1250 |
| Макс. нагрузка на раб стол, кг/м² | 5500 |
| Размер Т-пазов, мм | 28*180-5 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 3300 |
| Перемещение по оси Y, мм | 1500 |
| Перемещение по оси Z, мм | 500 |
| Максимальная длина шлифования, мм | 3000 |
| Расстояние от центра шпинделя до поверхности стола, мм | 250-750 |
| Расстояние между колоннами, мм | 1600 |
| Мощность двигателя шпинделя, кВт | 18.5 |
| Частота вращения шпинделя, об/мин | 1200 |
| Скорость поперечного / вертикального перемещения, м/мин | 0-3 / 0-0.4 |
| Минимальная единица ввода, мм | 0.001 / 0.001 |
| Параллельность обработанной поверхности к базовой поверхности, мм | 0.01/1000 |
| Шероховатость, мкм | Ra0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*203 |
| Потребляемая мощность, кВА | 25 |

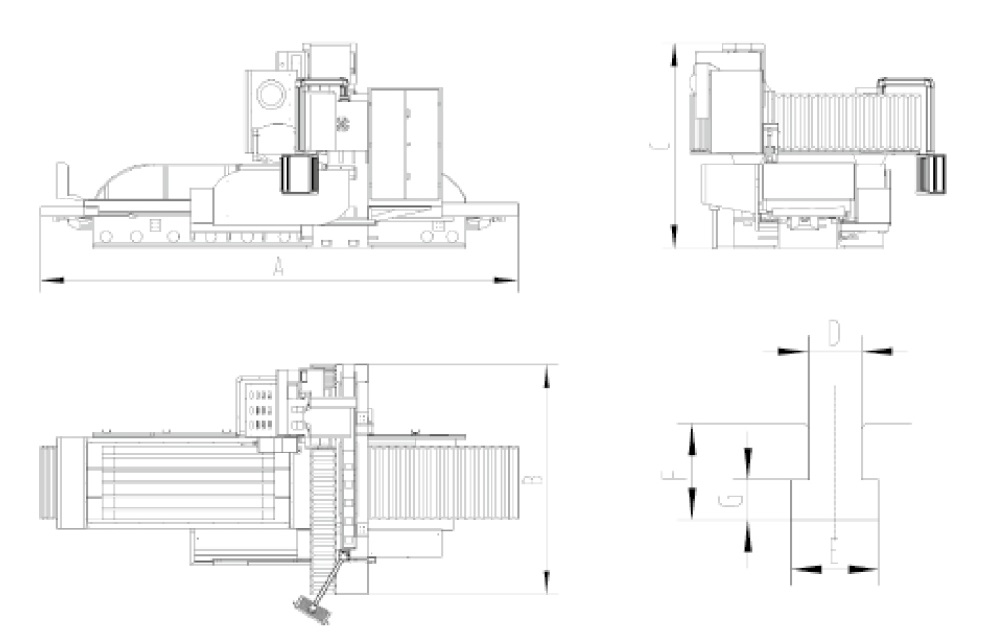

| Габаритные размеры станка, мм | 8000x3300x3000 |
| Вес станка, кг | 17500 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Портальный плоскошлифовальный станок MC(K)W7516x30 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа

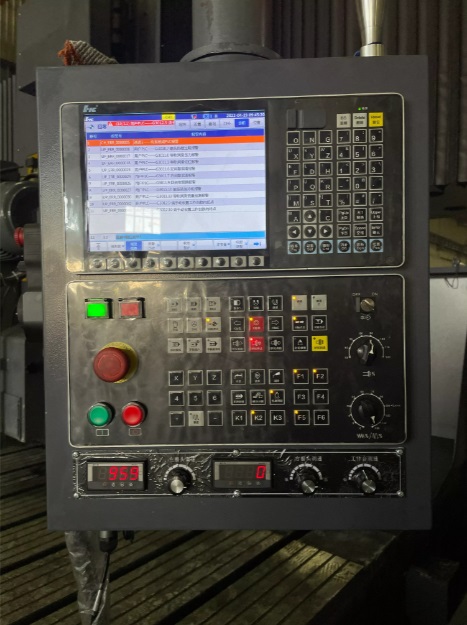

- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
