Портальный плоскошлифовальный станок серии MC (K) W75 модели MC(K)W7512x20
Описание
Техническое назначение. Станок предназначен для прецизионного шлифования плоских поверхностей крупногабаритных деталей в промышленных условиях. Оборудование обеспечивает высокую точность обработки деталей значительной массы и размеров. Конструктивные особенности. Массивная станина повышенной жесткости гарантирует устойчивость и минимальные вибрации в процессе шлифования. Сбалансированная конструкция обеспечивает равномерность обработки по всей плоскости детали. Технологические преимущества Мощный шпиндельный узел с повышенным запасом прочности Точная система подачи шлифовальной бабки Просторная рабочая поверхность стола Надежная система крепления заготовок
Эксплуатационные характеристики. Оборудование сохраняет стабильность параметров при длительных рабочих циклах. Продуманная компоновка обеспечивает удобный доступ к основным узлам для технического обслуживания. Система управления. Интуитивный интерфейс позволяет оператору точно настраивать параметры шлифования. Мощная система охлаждения и пылеудаления создает оптимальные условия для продолжительной работы. Области применения. Станок эффективен для обработки прецизионных плоскостей станин, плит, базовых поверхностей промышленного оборудования в тяжелом машиностроении. Преимущества для производства Высокая повторяемость результатов обработки Возможность работы с крупногабаритными заготовками Рациональное использование производственного пространства Надежность и долговечность конструкции
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 2000*1000 |
| Макс. нагрузка на раб стол, кг/м² | 4000 |
| Размер Т-пазов, мм | 28*180-5 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 2300 |
| Перемещение по оси Y, мм | 1200 |
| Перемещение по оси Z, мм | 500 |
| Максимальный вес обрабатываемой заготовки, кг | 4000 |
| Максимальная длина шлифования, мм | 2000 |
| Максимальная ширина шлифования, мм | 1200 |
| Максимальная высота шлифования, мм | 500 |
| Расстояние от центра шпинделя до поверхности стола, мм | 250-750 |
| Расстояние между колоннами, мм | 1200 |
| Мощность двигателя шпинделя, кВт | 18.5 |
| Частота вращения шпинделя, об/мин | 1200 |
| Скорость поперечного / вертикального перемещения, м/мин | 0-3 / 0-0.4 |
| Минимальная единица ввода, мм | 0.001 / 0.001 |
| Параллельность обработанной поверхности к базовой поверхности, мм | 0.01/1000 |
| Шероховатость, мкм | Ra0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*203 |
| Потребляемая мощность, кВА | 25 |

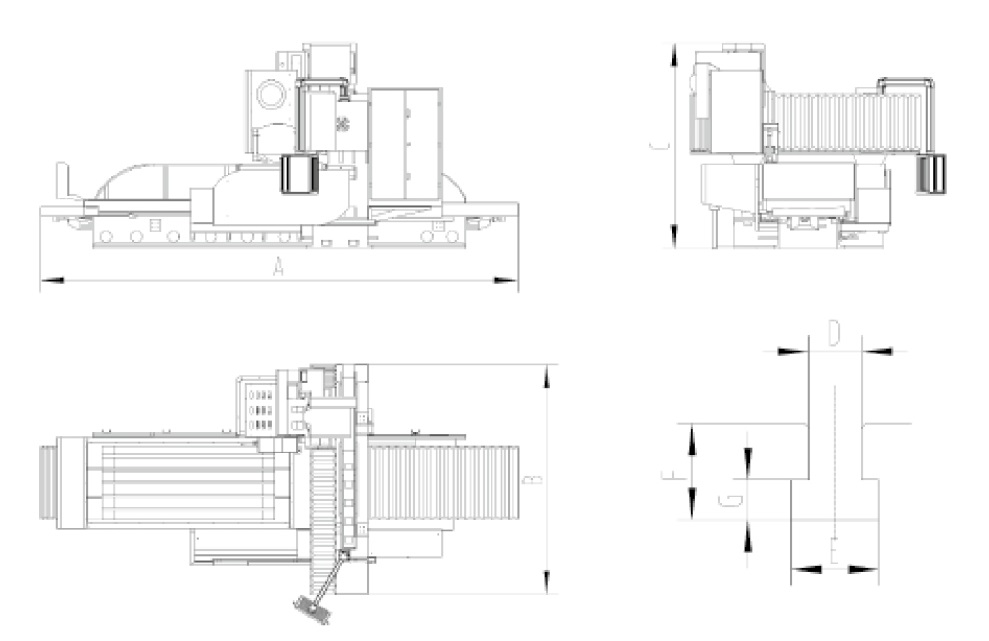

| Габаритные размеры станка, мм | 6500x3200x3000 |
| Вес станка, кг | 15500 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Портальный плоскошлифовальный станок MC(K)W7512x20 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа

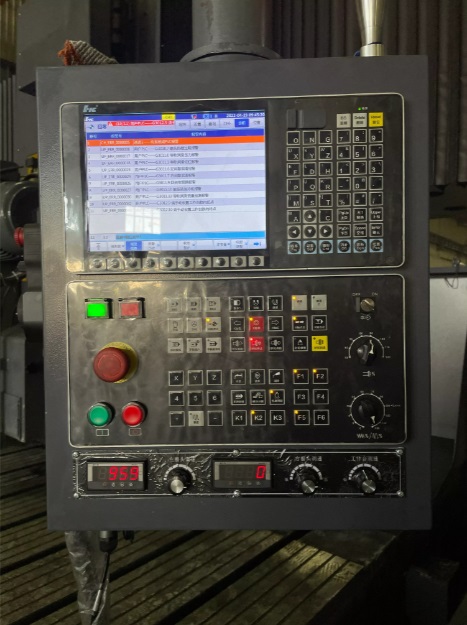

- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к поверхности — инженер уточнит модель и комплектацию HDCNC.
