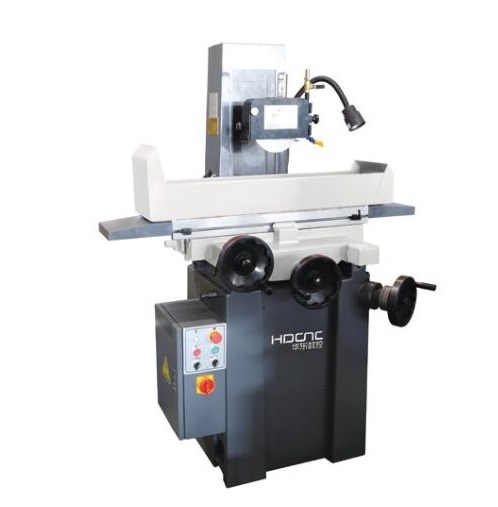

Плоскошлифовальный станок с ручной подачей модели M818A
Описание
Плоскошлифовальный станок с ручной подачей M818A Точность и надежность для профессионального использования. Ручной плоскошлифовальный станок M818A сочетает в себе проверенную конструкцию и современные технологические решения. Идеально подходит для выполнения ответственных шлифовальных операций в инструментальном производстве, ремонтных мастерских и на производственных участках. Станок демонстрирует исключительную стабильность параметров при обработке различных материалов. Прецизионные характеристики обработки. Оборудование гарантирует высочайшее качество поверхности с шероховатостью Ra 0,32 мкм и соблюдение геометрической точности в пределах 0,004 мм на длине 300 мм. Увеличенное расстояние от шпинделя до стола (440 мм) расширяет возможности обработки высоких заготовок и использования различной оснастки. Конструктивные преимущества Просторный рабочий стол 480×200 мм с Т-образными пазами обеспечивает удобное крепление заготовок
Мощный магнитный патрон 400×200 мм гарантирует надежную фиксацию деталей Прецизионная система подач с шагом 0,005 мм позволяет выполнять ювелирную обработку Сбалансированный шпиндель с частотой 2850/3440 об/мин обеспечивает чистоту поверхности Эксплуатационные особенности. Прочная литая станина и оптимальная масса 750 кг обеспечивают устойчивость и вибропоглощение при работе. Эргономичное расположение органов управления и маховиков делает работу комфортной и эффективной. Комплексная система защиты и смазки гарантирует длительный срок службы оборудования. Комплектация и оснащение. Полная базовая комплектация включает все необходимое для начала работы: систему СОЖ, защитные ограждения, инструмент для правки круга и подробную техническую документацию. Дополнительные опции позволяют адаптировать станок под конкретные производственные задачи. Сферы применения. Станок незаменим при изготовлении прецизионного инструмента, штампов, пресс-форм, а также для восстановления геометрии ответственных деталей. Производитель HDCNC гарантирует соответствие международным стандартам качества и надежности.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 480*200 |
| Размер Т-пазов, мм | 1х14 |
| Максимальный ход стола (Длина Х Ширина), мм | 530х220 |
| Размер патрона с постоянным магнитом, мм | 400x200 |
| Расстояние от центра шпинделя до поверхности стола, мм | 440 |
| Мощность двигателя шпинделя, кВт | 1,5 |
| Частота вращения шпинделя, об/мин | 50ГЦ: 2850 60ГЦ: 3440 |
| Вертикальная ручная подача вверх и вниз на число оборотов маховика, мм | 1,25 |
| Вертикальная ручная подача вверх и вниз для каждого деления маховика, мм | 0,005 |
| Поперечный маховик передней и задней подачи на число оборотов маховика, мм | 5 |
| Поперечный маховик передней и задней подачи для каждого деления маховика, мм | 0,02 |
| Параллельность обработанной поверхности к базовой поверхности, мм | 300:0,004 |
| Шероховатость, мкм | Ra0,32 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 200*13*31.75 |
| Насос подачи СОЖ, кВт | 0,04 |
| Потребляемая мощность, кВА | 1,5 |
| Двигатель с охлаждающей жидкостью, кВт | 0,04 |
| Габаритные размеры станка, мм | 1680x1140x1760 |
| Размер упаковочной коробки (Д х Ш х В), мм | 1140 х 1250 х 1940 |
| Вес станка, кг | 750/850 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок с ручной подачей M818A |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
