Высокоточный универсальный круглошлифовальный станок модели M1332
Описание
Круглошлифовальный станок M1332. представляет собой классическое решение для прецизионной обработки наружных цилиндрических и конических поверхностей. Технология центрового шлифования с жестким базированием заготовки гарантирует исключительную точность геометрии и высший класс чистоты поверхности.
Технологические особенности. Оборудование оснащено мощным шлифовальным шпинделем с системой гидравлических подач для плавного перемещения стола и точного врезания. Поворотный механизм стола позволяет обрабатывать конические поверхности с регулировкой угла до 7°. Автоматическая поперечная подача с дискретностью 0.002 мм обеспечивает контроль глубины шлифования.
Производительность и область применения. Станок эффективен для обработки прецизионных валов, шеек коленчатых валов и измерительных оправок. Конструкция с усиленной станиной обеспечивает стабильность при работе с деталями длиной до 1000 мм. Решение востребовано в авиастроении, автомобильной промышленности и инструментальном производстве, где критически важны минимальные отклонения формы и размеров.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Круглошлифовальные станки |
| Скорость перемещения стола, м/мин | 0,1~4 |
| Максимальный ход стола (Длина Х Ширина), мм | 1100 |
| Угол поворота стола, ° | 3°/-7° |
| Максимальный вес обрабатываемой заготовки, кг | 150 |
| Максимальный обрабатываемый диаметр, мм | 320 |
| Максимальная длина наружного шлифования, мм | 1000 |
| Расстояние между центрами, мм | 1000 |
| Перемещение поворотной шлифовальной бабки за один оборот маховика, мм | 0,0025 |
| Высота центров, мм | 180 |
| Диапазон наружного шлифования, мм | 8 - 320 |
| Тип шпинделя | МТ5 |
| Мощность двигателя шпинделя, кВт | 11 |
| Частота вращения шпинделя, об/мин | 26 ~ 190 |
| Ход пиноли задней бабки, мм | 30 |
| Конус пиноли задней бабки, тип | МТ- 4 |
| Скорость поперечного / вертикального перемещения, м/мин | 0 ~ 4 / … |
| Быстрый ход подачи (гидравлический автоматический), м/с | 35 |
| Ход шпинделя (подача на оборот), мм | 0,5 |
| Шероховатость, мкм | 0,6 |
| Класс обработки | IT6–IT5 |
| Размер шлифовального круга, мм | 600 x 75 x 305 |
| Скорость шлифовального круга, об/мин | 50 Гц : 26~260 |
| Окружная скорость при макс. диаметре шлифовального круга, м/с | 35 |
| Насос подачи СОЖ, кВт | 0,37 |
| Габаритные размеры станка, мм | 3260 х 1900 х 2050 |
| Вес станка, кг | 4600 |
| Назначение станка | для чистовой обработки |
| Категория | Круглошлифовальный станок M1332 |

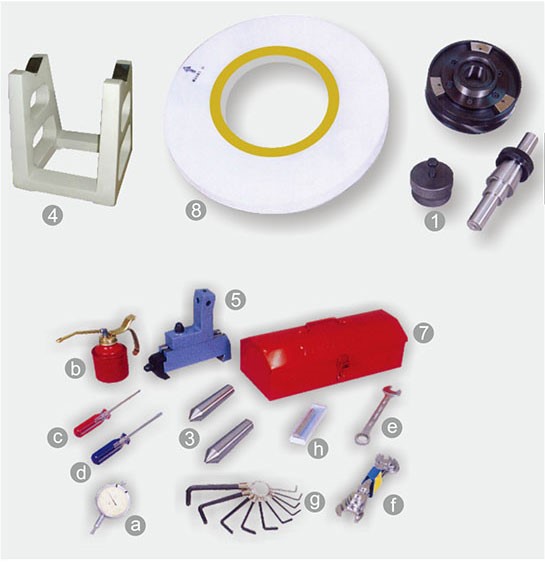

Комплектация
- Литая станина
- Линейная направляющая рабочего стола с возвратно-поступательным движением
- Линейная направляющая подачи
- Преобразователь частоты
- Насосная станция
- Централизованный смазочный насос
- Выносной пульт управления
- Наружный цилиндрический шлифовальный круг шпиндельный узел
- Электрошпиндельный преобразователь частоты
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Компонент электрического шкафа
- Система ЧПУ
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
