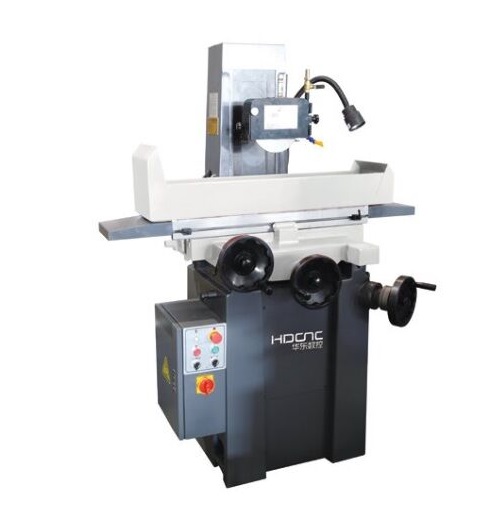

Плоскошлифовальный станок с ручной подачей модели 618A
Описание
Плоскошлифовальный станок с ручной подачей модели 618A Техническое назначение и возможности. Плоскошлифовальный станок 618A предназначен для высокоточной чистовой обработки плоских поверхностей деталей из черных и цветных металлов, чугуна, а также материалов, поддающихся абразивной обработке. Компактные размеры (стол 460×180 мм) и ручное управление делают его идеальным для инструментальных и ремонтных цехов, приборостроения и мелкосерийного производства. Станок обеспечивает шероховатость поверхности до Ra 0,32 мкм и параллельность обработанной плоскости в пределах 0,004 мм на длине 300 мм. Конструктивные особенности Жесткая литая станина. из высокопрочного чугуна гасит вибрации и сохраняет геометрическую точность при нагрузках. Ручные подачи. с точной регулировкой: вертикальная подача — 0,005 мм/деление, поперечная — 0,02 мм/деление. Шпиндель. с частотой вращения 2850/3440 об/мин (50/60 Гц) и мощностью 1,5 к. Вт обеспечивает стабильное качество шлифования. Магнитный патрон. 400×150 мм надежно фиксирует заготовки. Ключевые преимущества
Точность и повторяемость. : Минимальная подача 0,005 мм иPrecision-ground направляющие гарантируют высокую точность обработки. Простота эксплуатации. : Ручное управление и эргономичные маховики упрощают настройку и контроль. Долговечность. : Износостойкие материалы (направляющие с покрытием Turcite B) и продуманная конструкция снижают износ. Комплектация. : Включает систему СОЖ, защитные ограждения, инструмент для правки круга и ЗИП. Области применения Обработка прецизионных деталей в машиностроении и инструментальном производстве. Шлифование штампов, пресс-форм и плит. Восстановление геометрии изношенных поверхностей в ремонтных цехах. Производитель. Оборудование выпущено компанией HDCNC — ведущим китайским производителем шлифовальных и фрезерных станков, чья продукция соответствует международным стандартам и отмечена профессиональным сообществом. Станок 618A сочетает простоту ручного управления с точностью, востребованной в задачах, где необходим контроль каждого этапа обработки.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 460*180 |
| Размер Т-пазов, мм | 1х14 |
| Максимальный ход стола (Длина Х Ширина), мм | 500х190 |
| Размер патрона с постоянным магнитом, мм | 400x150 |
| Расстояние от центра шпинделя до поверхности стола, мм | 335 |
| Мощность двигателя шпинделя, кВт | 1,5 |
| Частота вращения шпинделя, об/мин | 50ГЦ: 2850 60ГЦ: 3440 |
| Вертикальная ручная подача вверх и вниз на число оборотов маховика, мм | 1,25 |
| Вертикальная ручная подача вверх и вниз для каждого деления маховика, мм | 0,005 |
| Поперечный маховик передней и задней подачи на число оборотов маховика, мм | 5 |
| Поперечный маховик передней и задней подачи для каждого деления маховика, мм | 0,02 |
| Параллельность обработанной поверхности к базовой поверхности, мм | 300:0,004 |
| Шероховатость, мкм | Ra0,32 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 200*13*31.75 |
| Насос подачи СОЖ, кВт | 0,04 |
| Потребляемая мощность, кВА | 1,5 |
| Двигатель с охлаждающей жидкостью, кВт | 0,04 |
| Габаритные размеры станка, мм | 1550x1150x1760 |
| Размер упаковочной коробки (Д х Ш х В), мм | 1000 х 1150 х 1760 |
| Вес станка, кг | 650/750 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок с ручной подачей 618A |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
