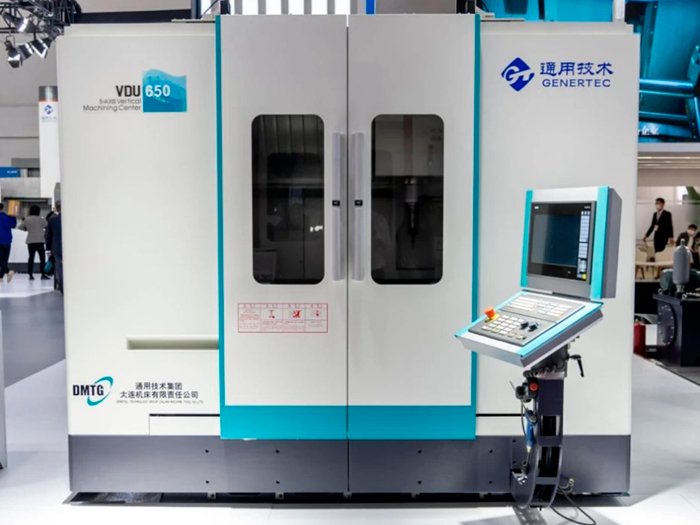

5-осевой фрезерный обрабатывающий центр DMTG VDU650
Описание
VDU650 от DMTG — 5-осевой фрезерный обрабатывающий центр для обработки сложных пространственных поверхностей. Ходы по осям X/Y/Z — 650/650/500 мм. Размер стола — 650 мм.
Ключевые параметры по паспорту: система ЧПУ Siemens 840Dsl; частота вращения шпинделя 12000 об/мин; мощность шпинделя 7.5 / 15 кВт; позиций в магазине инструмента — 20; масса станка 15000 кг.

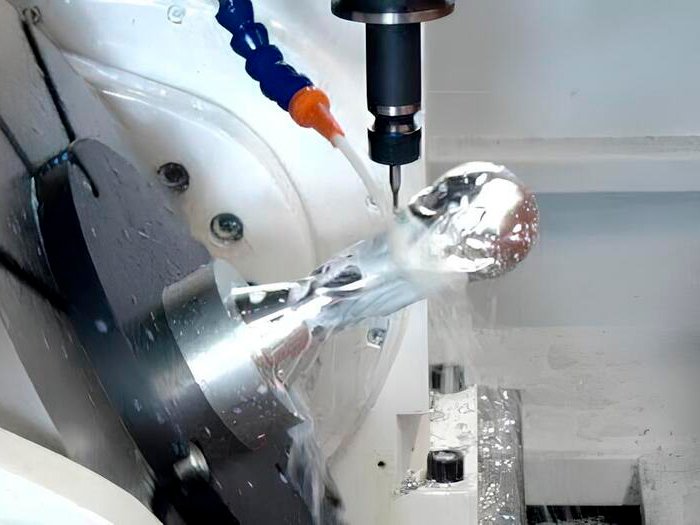

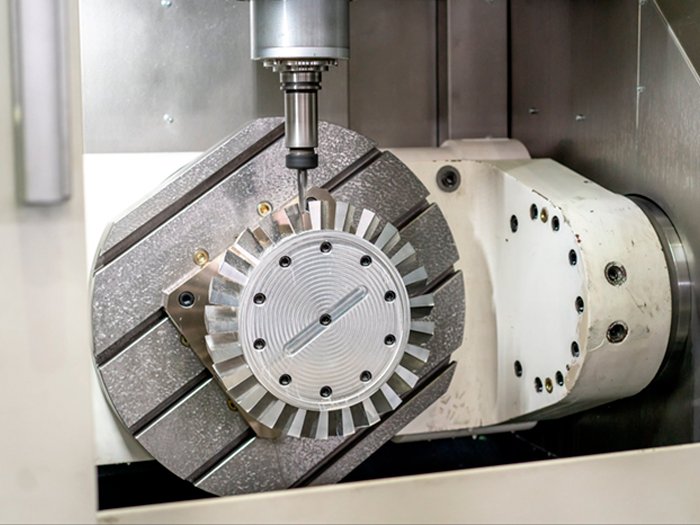

Подходит для лопаток, крыльчаток, пресс-форм и деталей сложной геометрии, которые обрабатываются с нескольких сторон. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |

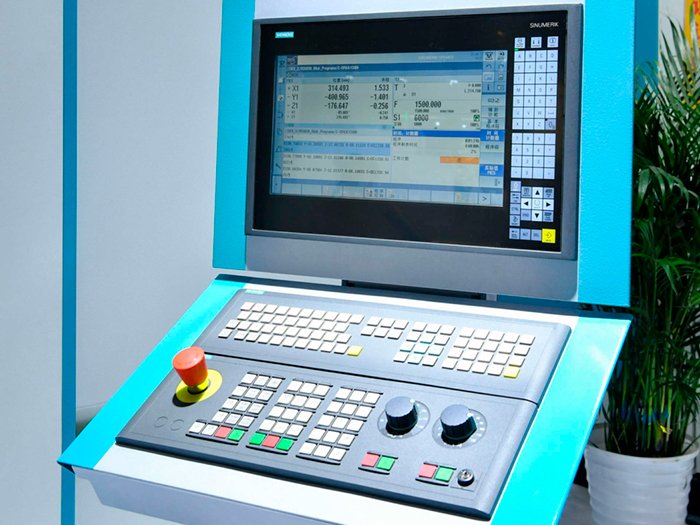

| Система ЧПУ | Siemens 840Dsl |
| Опциональные системы ЧПУ | HEIDENHAIN iTNC 640 |
| Оси | 3 |
| Тип привода | шарико-винтовая пара |
| Размер стола, мм | 650 |
| Грузоподъемность, кг | 600 |
| Поворот стола, ° | 360° |
| Угол наклона стола, ° | ± 130° |
| Тип направляющих | качения (линейные) |
| Расстояние от торца шпинделя до стола, мм | 150 – 600 |
| Количество одновременно управляемых осей | 5 |
| Ход по оси Х, мм | 650 |
| Ход по оси Y, мм | 650 |
| Ход по оси Z, мм | 500 |
| Ход по осям X/Y/Z, мм | 650 / 650 / 500 |
| Максимальная скорость подачи по осям X/Y/Z, м/мин | 20 |
| Скорость быстрого хода по осям Х/Y/Z, м/мин | 45 |
| Скорость быстрого хода по оси B / С, мм/мин | 17 / 75 |
| Максимальная скорость вращения оси В, об/мин | 25 |
| Максимальная скорость вращения оси A/С, об/мин | 30 |

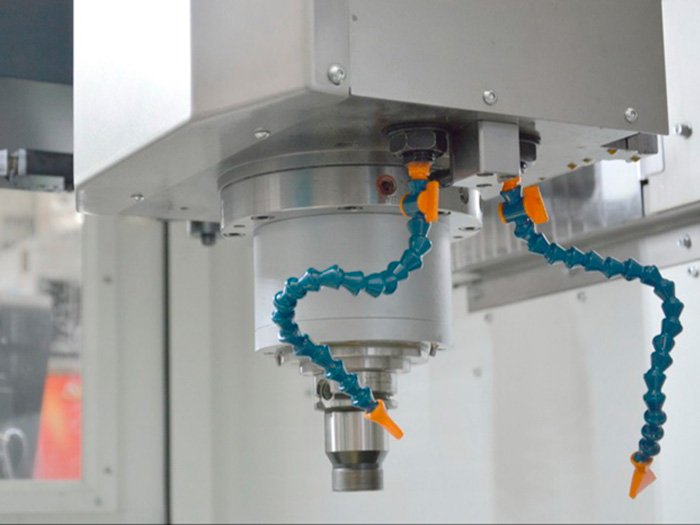

| Конец шпинделя | HSK-А63 (DIN 69893-1) |
| Частота вращения шпинделя, об/мин | 12000 |
| Крутящий момент шпинделя (продолжительно / 30 мин), Нм | 45 / 95 |
| Тип привода шпинделя | прямой |
| Количество инструмента, шт | 20 |
| Максимальная масса инструмента, кг | 8 |
| Время смены инструмента, сек | 6 |
| Тип сменщика инструмента | цепной |
| Максимальный диаметр инструмента, мм | 75 (125) |
| Максимальная длина инструмента, мм | 300 |
| Точность позиционирования по осям X/Y/Z, мм | ± 0.004 |
| Повторяемость по осям X/Y/Z, мм | ± 0.0025 |
| Повторяемость по осям A / С, ʺ | 4″ / 3″ |
| Позиционирование по осям A / С, ʺ | 10″ / 8″ |
| Электропитание, В/Гц | 380/50 |
| Давление воздуха, бар | 6 |
| Мощность двигателя, кВт | 7.5 / 15 |
| Длина, мм | 2600 |
| Ширина, мм | 4900 |
| Высота, мм | 3100 |
| Вес, кг | 15000 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
