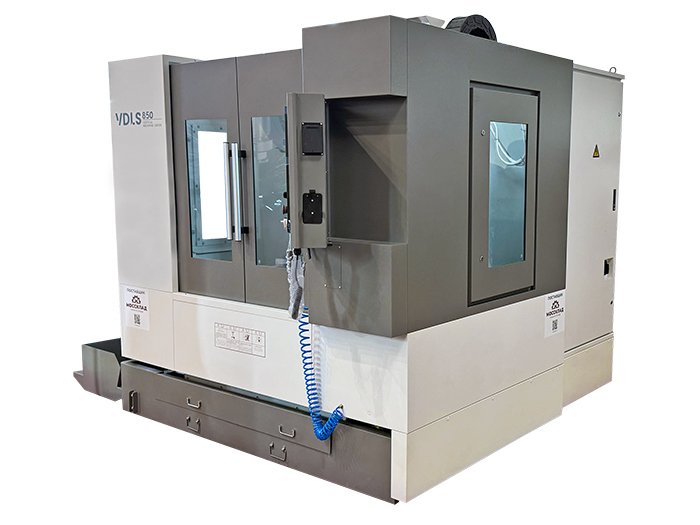

Вертикальный фрезерный обрабатывающий центр DMTG VDLS850
Описание
Вертикальный фрезерный обрабатывающий центр DMTG VDLS850 подойдёт для фрезерования корпусных деталей, плит, пресс-форм и штампов. Ходы по осям X/Y/Z — 860/510/560 мм. Размер стола — 1000 х 500.
Основные параметры: система ЧПУ Fanuc 0i-MF Plus; частота вращения шпинделя 12000 об/мин; мощность шпинделя 7.5 / 11 кВт; позиций в магазине инструмента — 24; масса станка 5600 кг.
Подходит для контрактного производства и серийной обработки алюминия, стали и чугуна, а также для изготовления оснастки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Система ЧПУ | Fanuc 0i-MF Plus |
| Опциональные системы ЧПУ | Siemens 828D |
| Оси | 3 |
| Тип привода | шарико-винтовая пара |

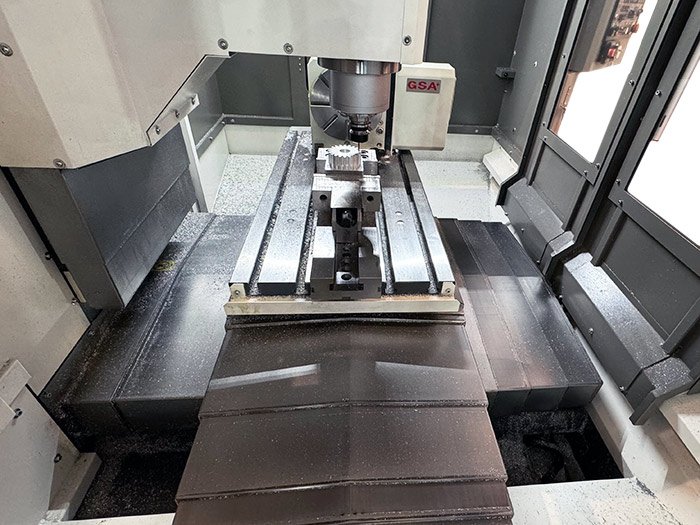

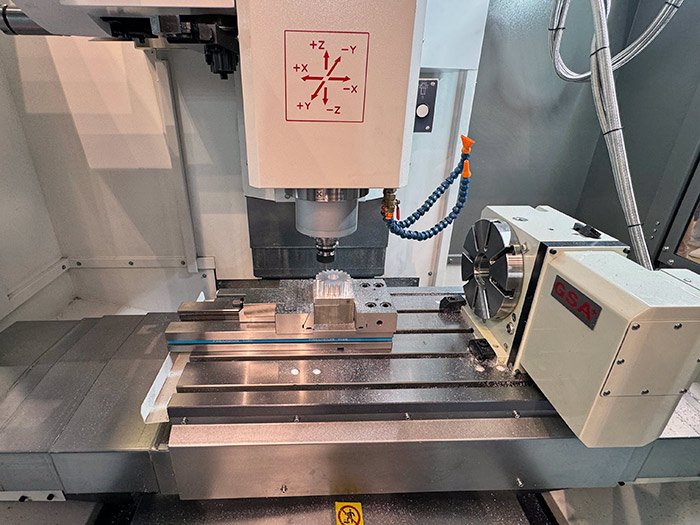

| Размер стола, мм | 1000 х 500 |
| Грузоподъемность, кг | 500 |
| Т-образные пазы на столе:кол-во/размер/дистанция | 5 / 18 / 100 |
| Максимальное расстояние шпиндель - колонна, мм | 605 |
| Тип направляющих | качения |
| Расстояние от торца шпинделя до стола, мм | 145 – 705 |
| Ход по оси Х, мм | 860 |
| Ход по оси Y, мм | 510 |
| Ход по оси Z, мм | 560 |
| Ход по осям X/Y/Z, мм | 860 / 510 / 560 |
| Максимальная скорость подачи по осям X/Y/Z, м/мин | 10 |
| Скорость быстрого хода по осям Х/Y/Z, м/мин | 36 / 36 / 30 |
| Диаметр / шаг ШВП по всем осям, мм | 32 / 12 |
| Конус шпинделя | №40 (7:24) |
| Конец шпинделя | ВТ40 |
| Частота вращения шпинделя, об/мин | 12000 |
| Тип привода шпинделя | прямой |
| Количество инструмента, шт | 24 |
| Максимальная масса инструмента, кг | 8 |
| Время смены инструмента, сек | 2.5 |
| Тип сменщика инструмента | манипулятор |
| Максимальный диаметр инструмента, мм | 78 (125) |
| Точность позиционирования по осям X/Y/Z, мм | ± 0.008 |
| Повторяемость по осям X/Y/Z, мм | ± 0.005 |
| Электропитание, В/Гц | 380/50 |
| Давление воздуха, бар | 6 |
| Емкость бака СОЖ, л | 160 |
| Общая потребляемая мощность, кВт | 25 |
| Мощность двигателя, кВт | 7.5 / 11 |
| Длина, мм | 2280 |
| Ширина, мм | 2530 |
| Высота, мм | 2680 |
| Вес, кг | 5600 |
| Размер упаковки, мм | 3300x2350x2580 |
Комплектация
- Система ЧПУ FANUC PLUS 0i-MF (Type 5)
- Обдув конуса шпинделя при смене инструмента

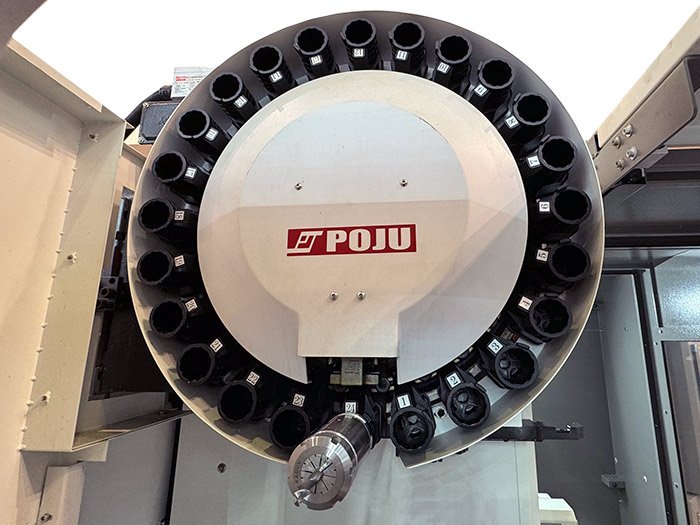

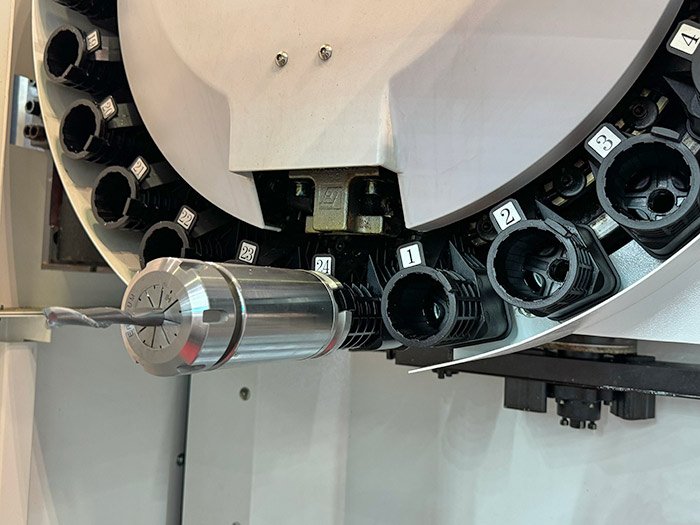

- Автоматическое устройство смены инструмента тип на 24 позиции (тип рука)
- Транспортер для удаления стружки шнекового типа
- Кабинетная защита зоны резания
- Рабочее освещение и лампа индикации состояния станка
- Автоматическая система смазки
- Пистолет для обдува воздухом рабочей зоны
- Система подачи СОЖ в зону резания
- Электрошкаф с теплообменником
- Сепаратор СОЖ
- Комплект опор для монтажа станка
- Инструмент для обслуживания станка
- Руководство по эксплуатации на русском языке
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
