Вертикальный фрезерный обрабатывающий центр DMTG VDLS1300
Описание
VDLS1300 от DMTG — вертикальный фрезерный обрабатывающий центр для фрезерования корпусных деталей, плит, пресс-форм и штампов. Ходы по осям X/Y/Z — 1290/580/620 мм. Размер стола — 1300 х 560.
Ключевые параметры по паспорту: система ЧПУ Fanuc 0i-MF Plus; частота вращения шпинделя 12000 об/мин; мощность шпинделя 7.5 / 11 (опц. 11 / 15); позиций в магазине инструмента — 24; масса станка 7200 кг.
Подходит для контрактного производства и серийной обработки алюминия, стали и чугуна, а также для изготовления оснастки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Система ЧПУ | Fanuc 0i-MF Plus |
| Опциональные системы ЧПУ | FANUC 0i-MF(5)Plus, FANUC O-MF(1)Plus, SIEMENS 828D, MITSUBISHI M80B |
| Оси | 3 |
| Тип привода | шарико-винтовая пара |

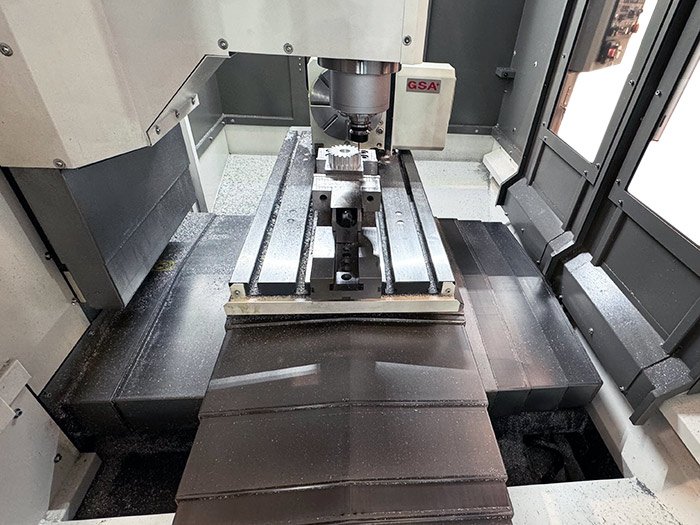

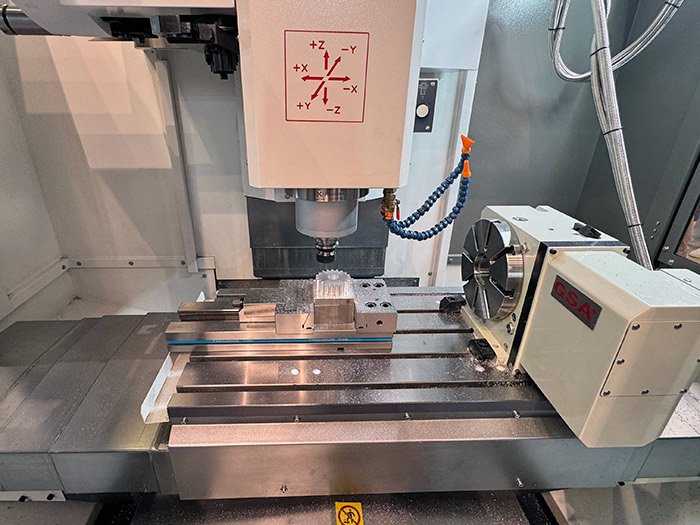

| Размер стола, мм | 1300 х 560 |
| Грузоподъемность, кг | 750 |
| Т-образные пазы на столе:кол-во/размер/дистанция | 5 / 18 / 100 |
| Максимальное расстояние шпиндель - колонна, мм | 125-745 |
| Тип направляющих | качения |
| Расстояние от торца шпинделя до стола, мм | 125 – 745 |
| Ход по оси Х, мм | 1290 |
| Ход по оси Y, мм | 580 |
| Ход по оси Z, мм | 620 |
| Ход по осям X/Y/Z, мм | 1290 / 580 / 620 |
| Максимальная скорость подачи по осям X/Y/Z, м/мин | 10 |
| Скорость быстрого хода по осям Х/Y/Z, м/мин | 36 / 36 / 30 |
| Конус шпинделя | №40 (7:24) |
| Конец шпинделя | ВТ40 |
| Частота вращения шпинделя, об/мин | 12000 |
| Тип привода шпинделя | прямой |

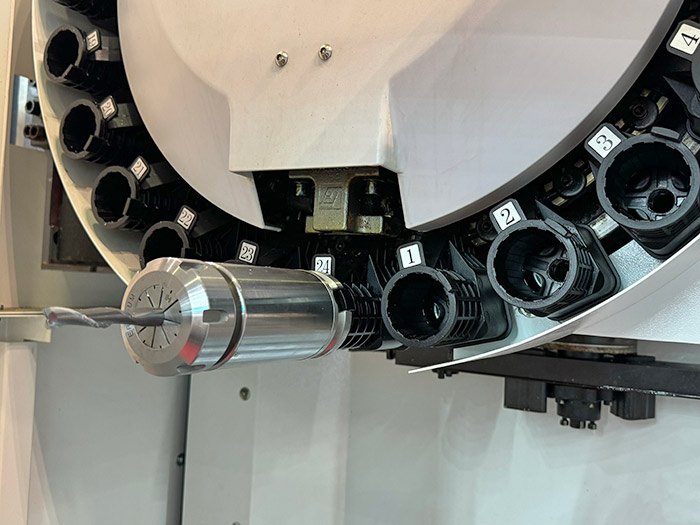

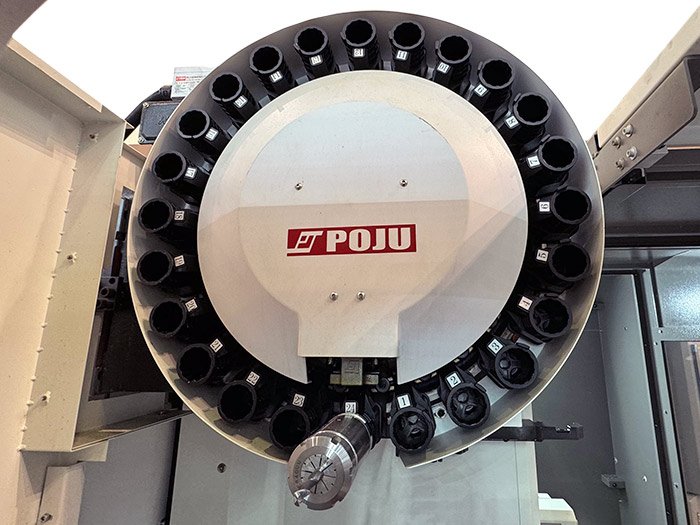

| Количество инструмента, шт | 24 |
| Максимальная масса инструмента, кг | 8 |
| Время смены инструмента, сек | 2.7 |
| Максимальный диаметр инструмента, мм | 78 (155) |
| Точность позиционирования по осям X/Y/Z, мм | 0.019 / 0.008 / 0.008 |
| Повторяемость по осям X/Y/Z, мм | 0.008 / 0.005 / 0.005 |
| Электропитание, В/Гц | 380/50 |
| Давление воздуха, бар | 6 |
| Емкость бака СОЖ, л | 160 |
| Общая потребляемая мощность, кВт | 40 |
| Мощность двигателя, кВт | 7.5 / 11 (опц. 11 / 15) |
| Длина, мм | 3100 |
| Ширина, мм | 2670 |
| Высота, мм | 2820 |
| Вес, кг | 7200 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
