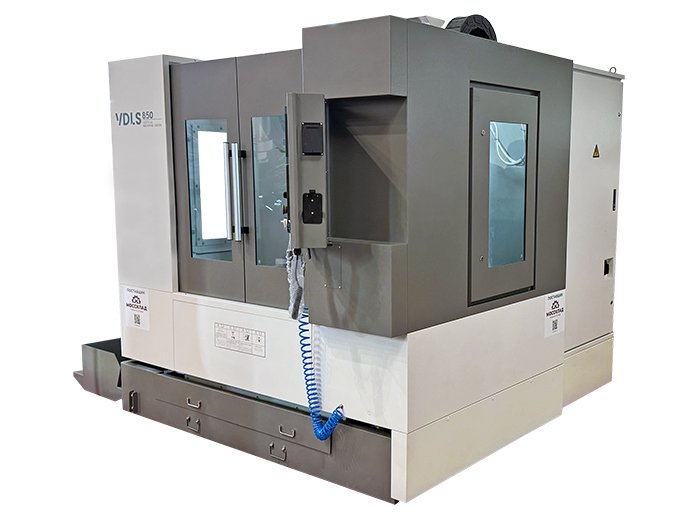

Вертикальный фрезерный обрабатывающий центр DMTG VDLS1200
Описание
VDLS1200 от DMTG — вертикальный фрезерный обрабатывающий центр для фрезерования корпусных деталей, плит, пресс-форм и штампов. Ходы по осям X/Y/Z — 1220/620/685 мм. Размер стола — 1220 х 620.
Ключевые параметры по паспорту: система ЧПУ Fanuc 0i-MF Plus; частота вращения шпинделя 12000 об/мин; мощность шпинделя 11 / 15 кВт; позиций в магазине инструмента — 24; масса станка 8500 кг.
Подходит для контрактного производства и серийной обработки алюминия, стали и чугуна, а также для изготовления оснастки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Система ЧПУ | Fanuc 0i-MF Plus |
| Опциональные системы ЧПУ | Plus Siemens 828D |
| Оси | 3 |
| Тип привода | шарико-винтовая пара |

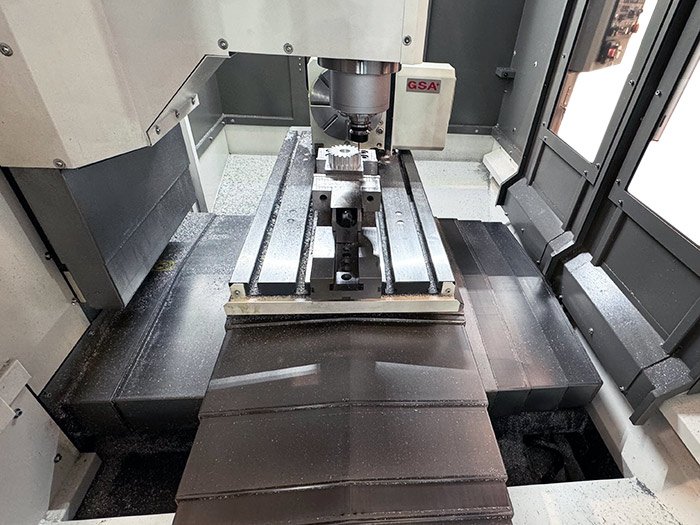

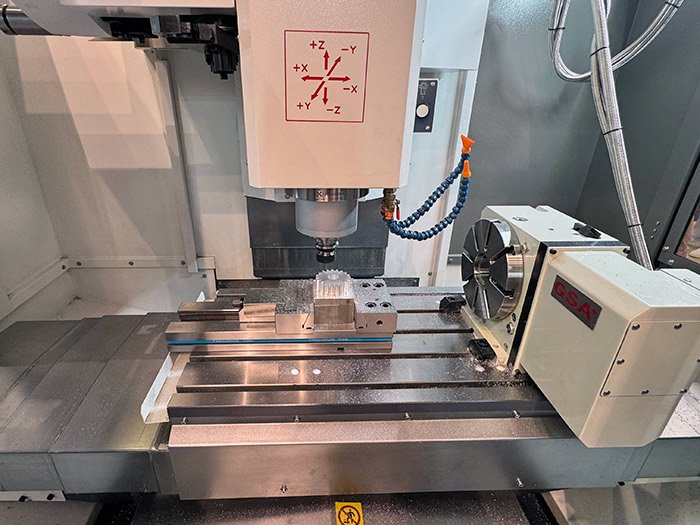

| Размер стола, мм | 1220 х 620 |
| Грузоподъемность, кг | 1200 |
| Т-образные пазы на столе:кол-во/размер/дистанция | 5 / 18 / 100 |
| Максимальное расстояние шпиндель - колонна, мм | 660 – 725 |
| Тип направляющих | качения |
| Расстояние от торца шпинделя до стола, мм | 95 – 780 |
| Ход по оси Х, мм | 1220 |
| Ход по оси Y, мм | 620 |
| Ход по оси Z, мм | 685 |
| Ход по осям X/Y/Z, мм | 1220 / 620 / 685 |
| Максимальная скорость подачи по осям X/Y/Z, м/мин | 10 |
| Скорость быстрого хода по осям Х/Y/Z, м/мин | 24 / 24 / 20 (опц. 36 / 36 / 30) |
| Конус шпинделя | №40 (7:24) |
| Конец шпинделя | ВТ40 / ВТ50 |
| Частота вращения шпинделя, об/мин | 12000 |
| Тип привода шпинделя | прямой |

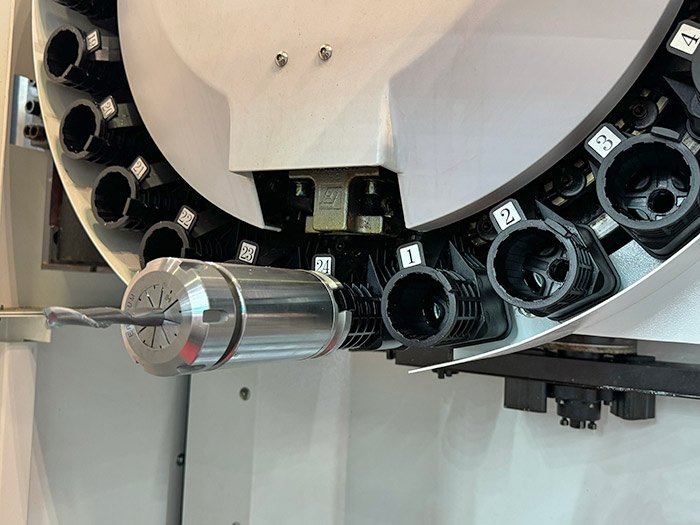

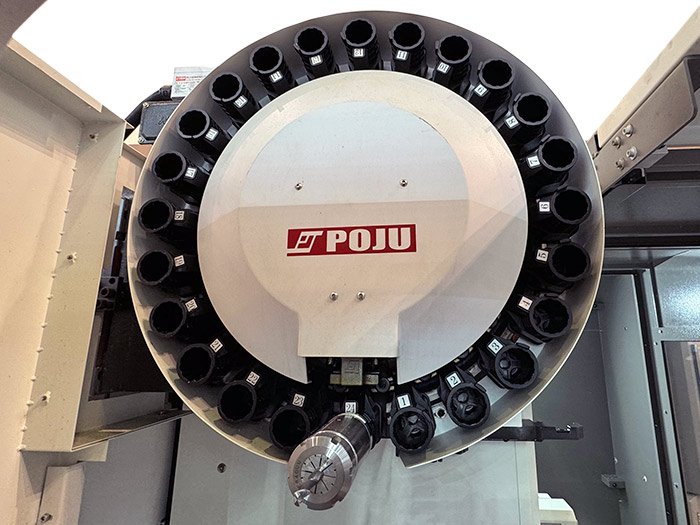

| Количество инструмента, шт | 24 |
| Максимальная масса инструмента, кг | 15 |
| Время смены инструмента, сек | 2.7 / 3.5 |
| Максимальный диаметр инструмента, мм | 78 (155) или 125 (250) |
| Точность позиционирования по осям X/Y/Z, мм | 0.016 / 0.008 / 0.008 |
| Повторяемость по осям X/Y/Z, мм | 0.006 / 0.005 / 0.005 |
| Электропитание, В/Гц | 380/50 |
| Давление воздуха, бар | 6 |
| Емкость бака СОЖ, л | 160 |
| Общая потребляемая мощность, кВт | 35 |
| Мощность двигателя, кВт | 11 / 15 |
| Длина, мм | 2990 |
| Ширина, мм | 2640 |
| Высота, мм | 2760 |
| Вес, кг | 8500 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
