Вертикальный фрезерный обрабатывающий центр DMTG VDF850A
Описание
Вертикальный фрезерный обрабатывающий центр DMTG VDF850A подойдёт для фрезерования корпусных деталей, плит, пресс-форм и штампов. Ходы по осям X/Y/Z — 860/510/560 мм. Размер стола — 1000 х 500.
Основные параметры: система ЧПУ Fanuc 0i-MF Plus; частота вращения шпинделя 8000 об/мин; мощность шпинделя 7.5 / 11 кВт; позиций в магазине инструмента — 24; масса станка 5500 кг.
Подходит для контрактного производства и серийной обработки алюминия, стали и чугуна, а также для изготовления оснастки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Система ЧПУ | Fanuc 0i-MF Plus |
| Опциональные системы ЧПУ | Siemens 828D |
| Оси | 3 |
| Размер стола, мм | 1000 х 500 |
| Грузоподъемность, кг | 500 |
| Т-образные пазы на столе:кол-во/размер/дистанция | 5 / 18 / 100 |
| Расстояние от торца шпинделя до стола, мм | 145 – 705 |
| Ход по оси Х, мм | 860 |
| Ход по оси Y, мм | 510 |
| Ход по оси Z, мм | 560 |
| Ход по осям X/Y/Z, мм | 860 / 510 / 560 |
| Максимальная скорость подачи по осям X/Y/Z, м/мин | 10 |
| Скорость быстрого хода по осям Х/Y/Z, м/мин | 24 / 24 / 20 |

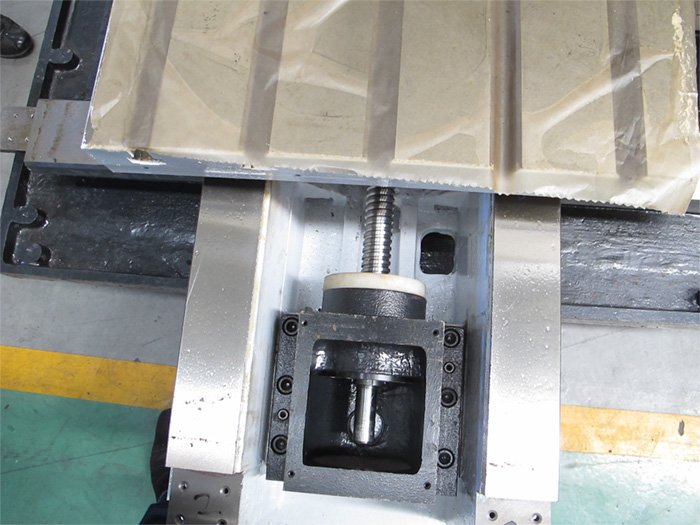

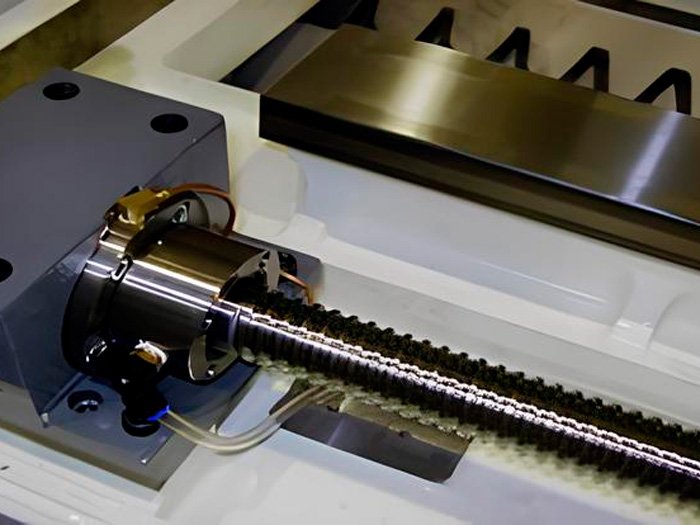

| Диаметр / шаг ШВП по всем осям, мм | 50 / 10 |
| Конец шпинделя | ВТ40 |
| Вылет оси шпинделя, мм | 575 |
| Частота вращения шпинделя, об/мин | 8000 |
| Крутящий момент шпинделя (продолжительно / 30 мин), Нм | 35.8 / 52.5 |
| Тип привода шпинделя | прямой |

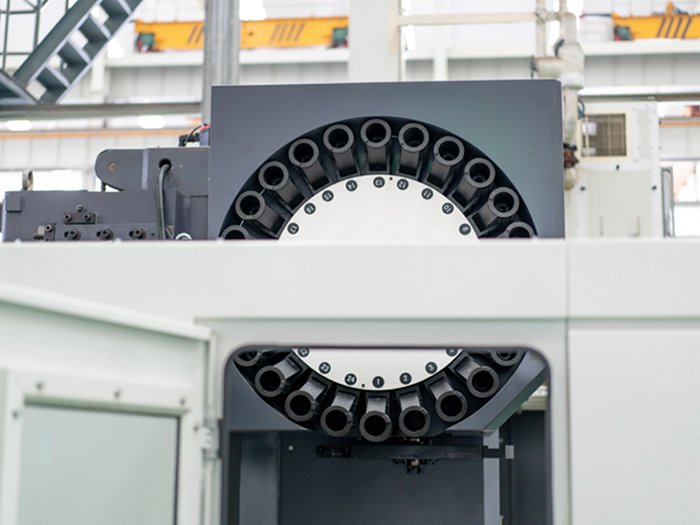

| Количество инструмента, шт | 24 |
| Максимальная масса инструмента, кг | 15 |
| Время смены инструмента, сек | 3.5 |
| Тип сменщика инструмента | манипулятор |
| Максимальный диаметр инструмента, мм | 125 (250) |
| Максимальная длина инструмента, мм | 350 |
| Точность позиционирования по осям X/Y/Z, мм | ± 0.005 |
| Повторяемость по осям X/Y/Z, мм | ± 0.003 |
| Электропитание, В/Гц | 380/50 |
| Давление воздуха, бар | 6 |
| Емкость бака СОЖ, л | 310 |
| Мощность двигателя, кВт | 7.5 / 11 |
| Длина, мм | 2500 |
| Ширина, мм | 2530 |
| Высота, мм | 2670 |
| Вес, кг | 5500 |
| Тип привода | шарико-винтовая пара |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
