Вертикальный фрезерный обрабатывающий центр DMTG VDF1500
Описание
Вертикальный фрезерный обрабатывающий центр DMTG VDF1500 подойдёт для фрезерования корпусных деталей, плит, пресс-форм и штампов. Ходы по осям X/Y/Z — 1560/830/790 мм. Размер стола — 1700 х 800.
Основные параметры: система ЧПУ Fanuc 0i-MF Plus; частота вращения шпинделя 6000 об/мин; мощность шпинделя 15 / 18.5 кВт; позиций в магазине инструмента — 24; масса станка 14000 кг.
Подходит для контрактного производства и серийной обработки алюминия, стали и чугуна, а также для изготовления оснастки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |
| Система ЧПУ | Fanuc 0i-MF Plus |
| Опциональные системы ЧПУ | Siemens 828D |
| Оси | 3 |

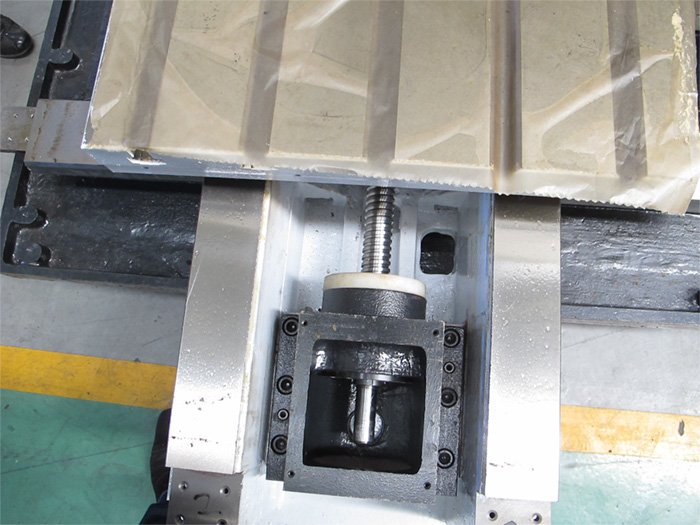

| Тип привода | шарико-винтовая пара |
| Размер стола, мм | 1700 х 800 |
| Грузоподъемность, кг | 2500 |
| Т-образные пазы на столе:кол-во/размер/дистанция | 6 / 18 / 125 |
| Расстояние от торца шпинделя до стола, мм | 185 – 970 |
| Ход по оси Х, мм | 1560 |
| Ход по оси Y, мм | 830 |
| Ход по оси Z, мм | 790 |
| Ход по осям X/Y/Z, мм | 1560 / 830 / 790 |
| Максимальная скорость подачи по осям X/Y/Z, м/мин | 6 |
| Скорость быстрого хода по осям Х/Y/Z, м/мин | 15 / 15 / 12 |

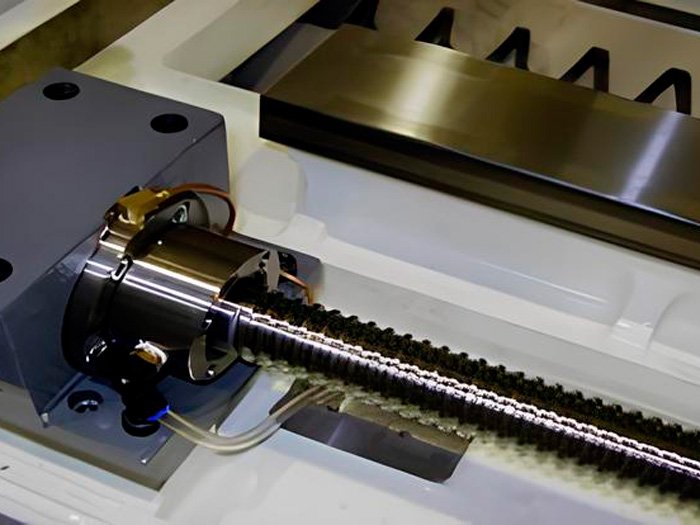

| Диаметр / шаг ШВП по всем осям, мм | 50 / 10 |

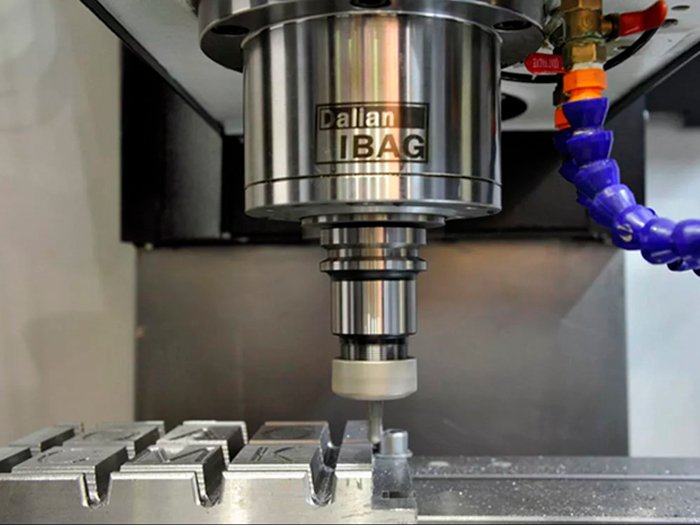

| Конец шпинделя | BT50 |
| Вылет оси шпинделя, мм | 850 |
| Частота вращения шпинделя, об/мин | 6000 |
| Крутящий момент шпинделя (продолжительно / 30 мин), Нм | 143 / 190 |
| Тип привода шпинделя | прямой |

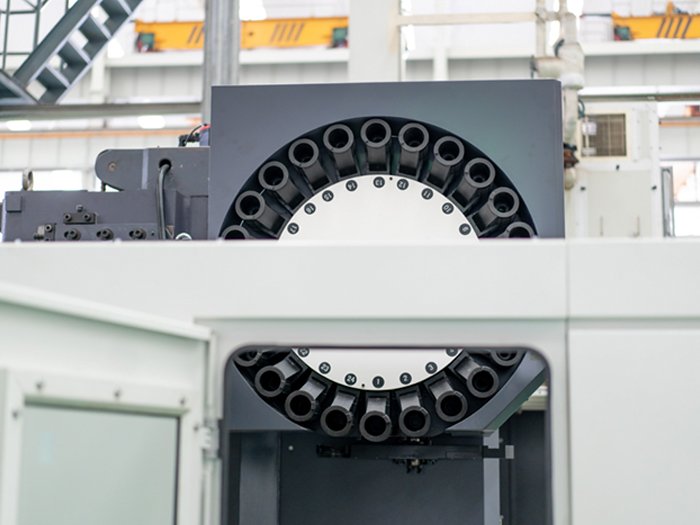

| Количество инструмента, шт | 24 |
| Максимальная масса инструмента, кг | 15 |
| Время смены инструмента, сек | 3.5 |
| Тип сменщика инструмента | манипулятор |
| Максимальный диаметр инструмента, мм | 125 (250) |
| Максимальная длина инструмента, мм | 350 |
| Точность позиционирования по осям X/Y/Z, мм | ± 0.004 |
| Повторяемость по осям X/Y/Z, мм | ± 0.0025 |
| Электропитание, В/Гц | 380/50 |
| Давление воздуха, бар | 6 |
| Емкость бака СОЖ, л | 700 |
| Мощность двигателя, кВт | 15 / 18.5 |
| Длина, мм | 4600 |
| Ширина, мм | 3690 |
| Высота, мм | 3220 |
| Вес, кг | 14000 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
