Горизонтальный фрезерный обрабатывающий центр DMTG MDH50
Описание
Горизонтальный фрезерный обрабатывающий центр DMTG MDH50 предназначен для многосторонней обработки корпусных деталей за одну установку. Ходы по осям X/Y/Z — 780/750/800 мм. Размер стола — 500 х 500 (опц. 630 х 630).
В базовом исполнении заявлены: система ЧПУ Fanuc 31i; частота вращения шпинделя 8000 (опц. 6000 / 12000); мощность шпинделя 18.5 / 22 кВт; масса станка 15000 кг.
Подходит для серийной обработки корпусов, редукторов и блоков, где важны многосторонняя обработка и отвод стружки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |

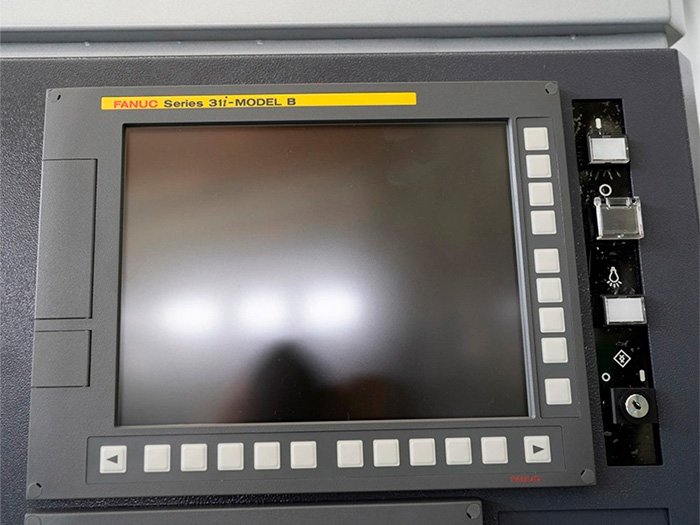

| Система ЧПУ | Fanuc 31i |
| Размер стола, мм | 500 х 500 (опц. 630 х 630) |
| Грузоподъемность, кг | 800 |

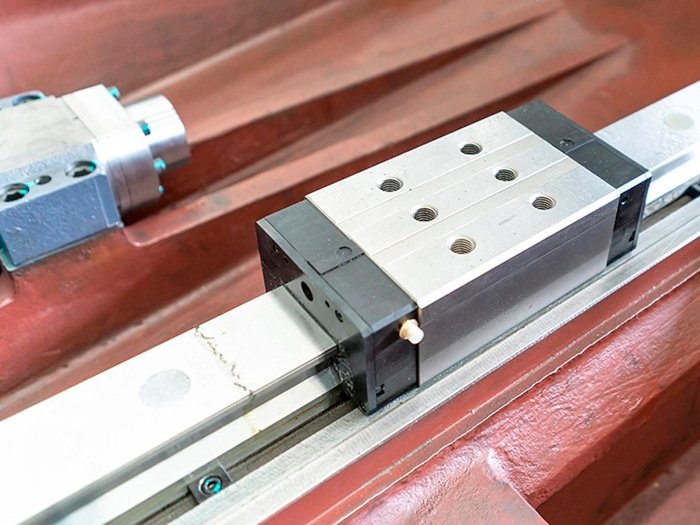

| Тип направляющих | качения |
| Расстояние от торца шпинделя до стола, мм | 150 – 950 |
| Количество паллет, шт | 2 (опция: 1) |
| Тип стола | с прямым приводом (опц. привод с червячным редуктором) |
| Минимальный угол индексации | 1° (стол с прямым приводом) 0.001° (стол с червячным редуктором) |
| Время индексации стола на угол 90°, с | 1.7 |
| Время смены паллет, с | 6 |
| Расстояние от оси шпинделя до поверхности стола, мм | 80 – 830 |
| Ход по оси Х, мм | 780 |
| Ход по оси Y, мм | 750 |
| Ход по оси Z, мм | 800 |
| Ход по осям X/Y/Z, мм | 780 / 750 / 800 |
| Максимальная скорость подачи по осям X/Y/Z, м/мин | 20 |
| Скорость быстрого хода по осям Х/Y/Z, м/мин | 54 |

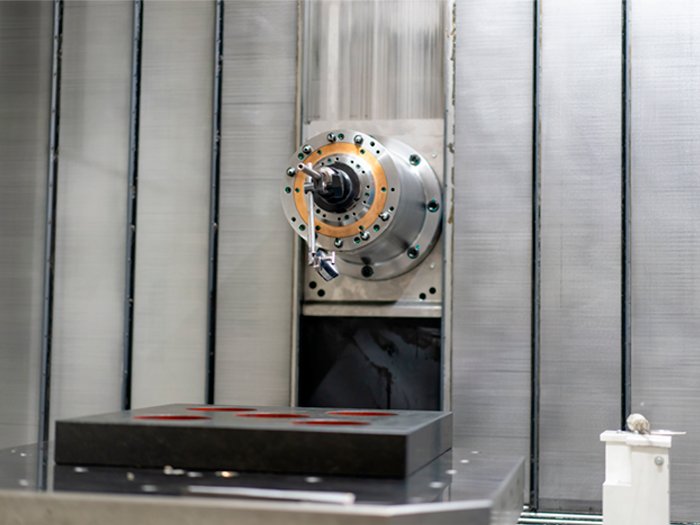

| Конец шпинделя | BT50 |
| Частота вращения шпинделя, об/мин | 8000 (опц. 6000 / 12000) |
| Тип привода шпинделя | шпиндель-мотор (для 8000 и 12000 об/мин) редуктор (для опц. 6000 об/мин) |
| Максимальная масса инструмента, кг | 25 |
| Время смены инструмента, сек | 2 |
| Тип сменщика инструмента | цепной |
| Кол-во инструментов, шт | 40 (опц. 60 / 80 / 120) |
| Максимальный диаметр инструмента, мм | 115 (270) |
| Максимальная длина инструмента, мм | 500 |
| Точность позиционирования по осям X/Y/Z, мм | ± 0.004 |
| Повторяемость по осям X/Y/Z, мм | ± 0.0025 |
| Давление воздуха, бар | 6 |
| Общая потребляемая мощность, кВт | 40 кВт 380/50 |
| Мощность двигателя, кВт | 18.5 / 22 |
| Длина, мм | 4900 |
| Ширина, мм | 3200 |
| Высота, мм | 3125 |
| Вес, кг | 15000 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
