Горизонтальный фрезерный обрабатывающий центр DMTG MDH40P
Описание
Горизонтальный фрезерный обрабатывающий центр DMTG MDH40P предназначен для многосторонней обработки корпусных деталей за одну установку. Ходы по осям X/Y/Z — 630/620/710 мм. Размер стола — 400 х 400 (опц. 500 х 500).
В базовом исполнении заявлены: система ЧПУ Fanuc 31i; частота вращения шпинделя 10000 об/мин; мощность шпинделя 7.5 / 11 кВт; масса станка 8000 кг.
Подходит для серийной обработки корпусов, редукторов и блоков, где важны многосторонняя обработка и отвод стружки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |

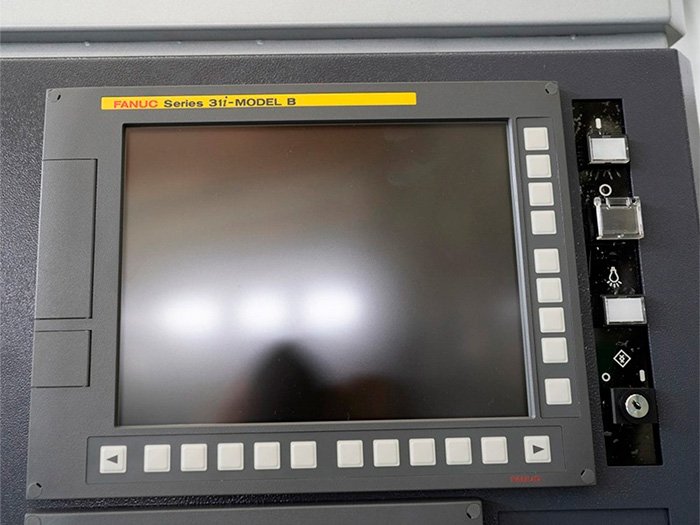

| Система ЧПУ | Fanuc 31i |
| Размер стола, мм | 400 х 400 (опц. 500 х 500) |
| Грузоподъемность, кг | 400 |

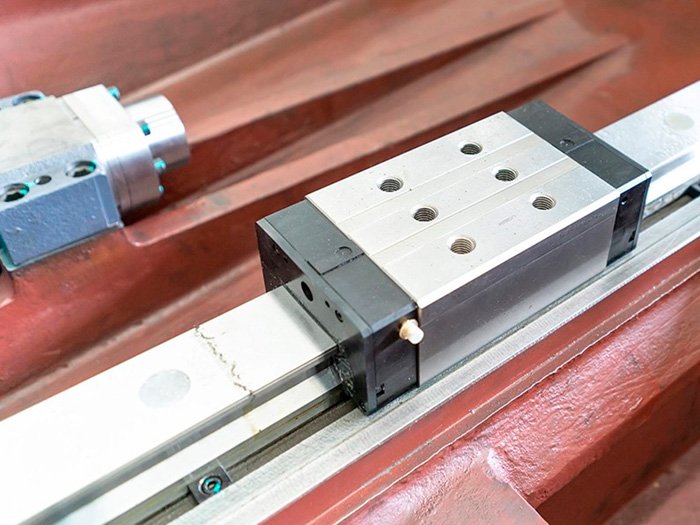

| Тип направляющих | качения |
| Расстояние от торца шпинделя до стола, мм | 150 – 860 |
| Количество паллет, шт | 2 |
| Тип стола | с прямым приводом (опц.: привод с червячным редуктором) |
| Минимальный угол индексации | 1° (стол с прямым приводом) 0,001° (стол с червячным редуктором) |
| Время индексации стола на угол 90°, с | 1.9 |
| Время смены паллет, с | 5 |
| Расстояние от оси шпинделя до поверхности стола, мм | 80 – 700 |
| Ход по оси Х, мм | 630 |
| Ход по оси Y, мм | 620 |
| Ход по оси Z, мм | 710 |
| Ход по осям X/Y/Z, мм | 630 / 620 / 710 |
| Максимальная скорость подачи по осям X/Y/Z, м/мин | 20 |
| Скорость быстрого хода по осям Х/Y/Z, м/мин | 60 |

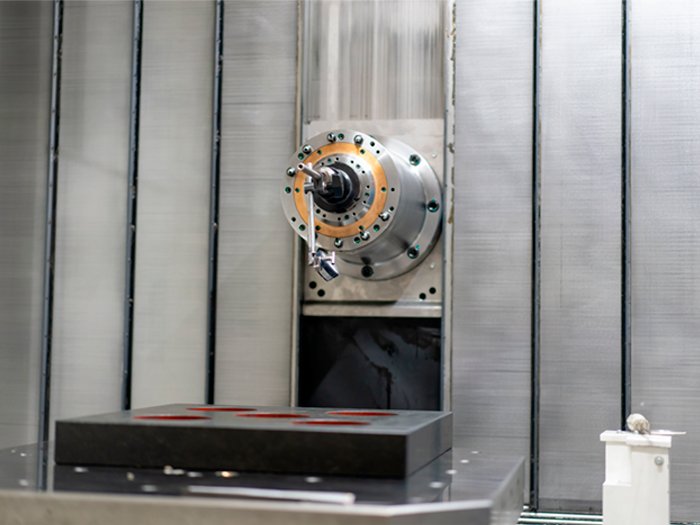

| Конец шпинделя | ВТ40 |
| Частота вращения шпинделя, об/мин | 10000 |
| Тип привода шпинделя | прямой привод |
| Максимальная масса инструмента, кг | 8 |
| Время смены инструмента, сек | 1.2 |
| Тип сменщика инструмента | цепной |
| Кол-во инструментов, шт | 40 (опц.: 60, 80, 120) |
| Максимальный диаметр инструмента, мм | 82 (150) |
| Максимальная длина инструмента, мм | 350 |
| Точность позиционирования по осям X/Y/Z, мм | ± 0.004 |
| Повторяемость по осям X/Y/Z, мм | ± 0.0025 |
| Давление воздуха, бар | 6 |
| Общая потребляемая мощность, кВт | 20 кВт 380/50 |
| Мощность двигателя, кВт | 7.5 / 11 |
| Длина, мм | 4950 |
| Ширина, мм | 2520 |
| Высота, мм | 2770 |
| Вес, кг | 8000 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
