Горизонтальный фрезерный обрабатывающий центр DMTG MDH125
Описание
Горизонтальный фрезерный обрабатывающий центр DMTG MDH125 подойдёт для многосторонней обработки корпусных деталей за одну установку. Ходы по осям X/Y/Z — 1700/1400/1240 мм. Размер стола — 1250 х 1250.
Основные параметры: система ЧПУ Fanuc 31i; частота вращения шпинделя 6000 (опц. 8000 / 12000); мощность шпинделя 37 / 55 кВт; масса станка 32500 кг.
Подходит для серийной обработки корпусов, редукторов и блоков, где важны многосторонняя обработка и отвод стружки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |

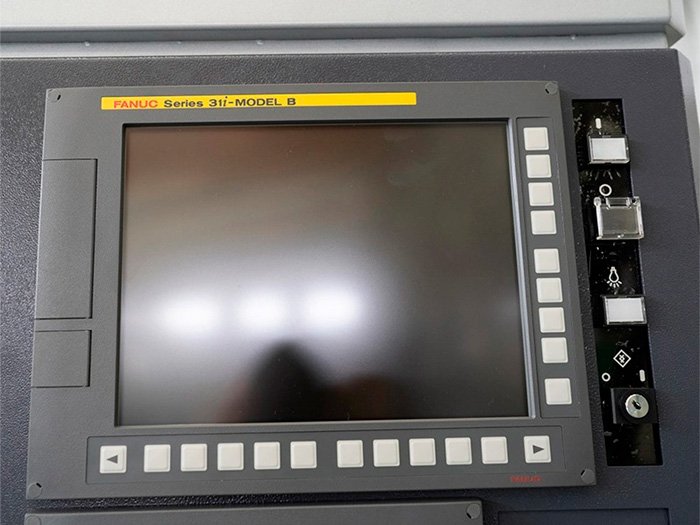

| Система ЧПУ | Fanuc 31i |
| Размер стола, мм | 1250 х 1250 |
| Грузоподъемность, кг | 3000 |

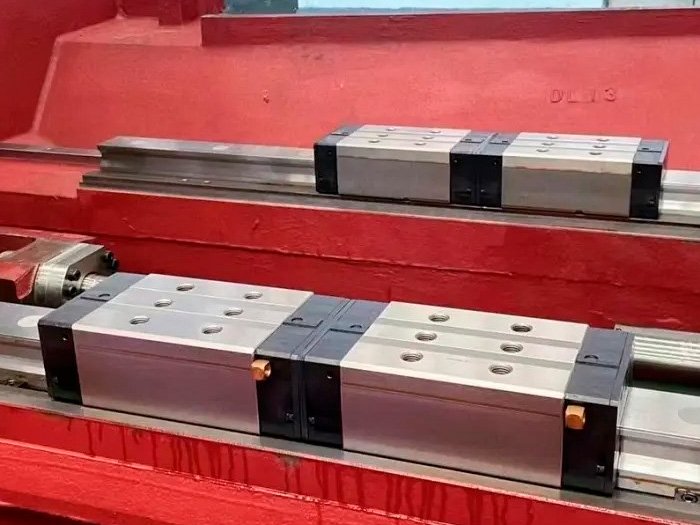

| Тип направляющих | качения |
| Расстояние от торца шпинделя до стола, мм | 360 – 1600 |

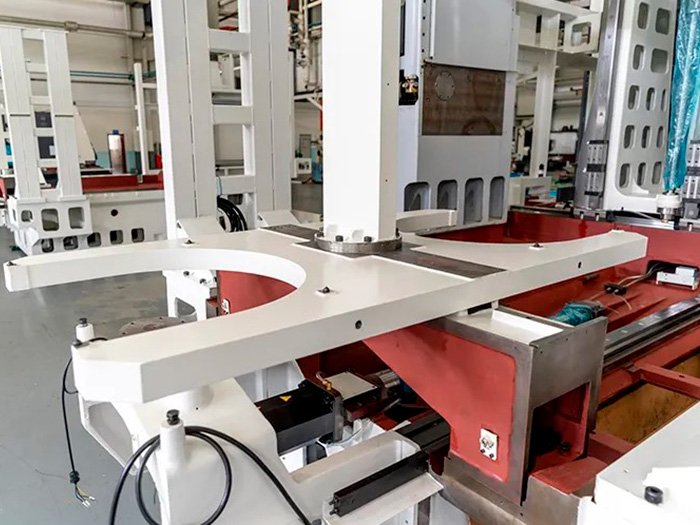

| Количество паллет, шт | 2 |
| Тип стола | с прямым приводом (опц. привод с червячным редуктором) |
| Минимальный угол индексации | 1° (стол с прямым приводом) 0.001° (стол с червячным редуктором) |
| Время индексации стола на угол 90°, с | 5 |
| Время смены паллет, с | 35 |
| Расстояние от оси шпинделя до поверхности стола, мм | 70 – 1470 |
| Ход по оси Х, мм | 1700 |
| Ход по оси Y, мм | 1400 |
| Ход по оси Z, мм | 1240 |
| Ход по осям X/Y/Z, мм | 1700 / 1400 / 1240 |
| Максимальная скорость подачи по осям X/Y/Z, м/мин | 20 |
| Скорость быстрого хода по осям Х/Y/Z, м/мин | 45 |
| Конец шпинделя | BT50 |
| Частота вращения шпинделя, об/мин | 6000 (опц. 8000 / 12000) |

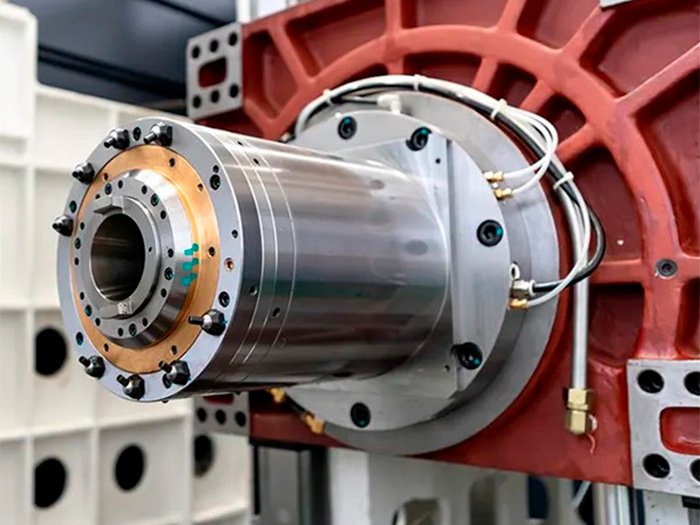

| Тип привода шпинделя | шпиндель-мотор (для 6000, 8000 и 12000 об/мин) редуктор (для опции 6000 об/мин 22 кВт) |
| Максимальная масса инструмента, кг | 25 |
| Время смены инструмента, сек | 2.5 |

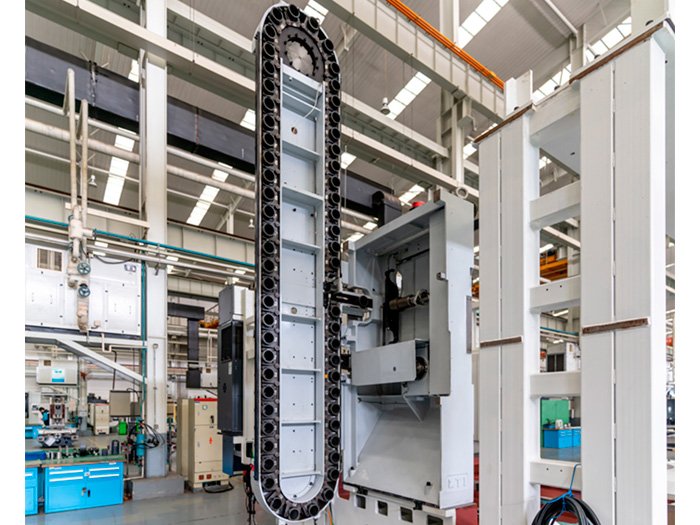

| Тип сменщика инструмента | цепной |
| Кол-во инструментов, шт | 40 (опц. 60 / 80 / 120) |
| Максимальный диаметр инструмента, мм | 115 (270) |
| Максимальная длина инструмента, мм | 500 |
| Точность позиционирования по осям X/Y/Z, мм | ± 0.005 |
| Повторяемость по осям X/Y/Z, мм | ± 0.003 |
| Давление воздуха, бар | 6 |
| Общая потребляемая мощность, кВт | 70 кВт 380/50 |
| Мощность двигателя, кВт | 37 / 55 |
| Длина, мм | 8180 |
| Ширина, мм | 6100 |
| Высота, мм | 3700 |
| Вес, кг | 32500 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
