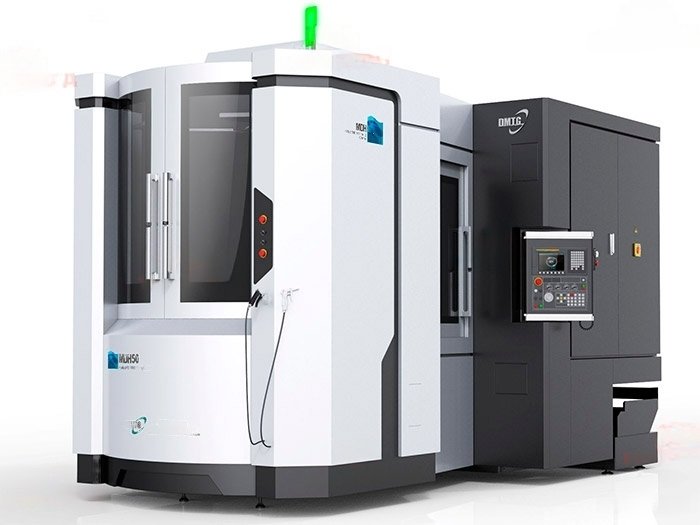

Горизонтальный фрезерный обрабатывающий центр DMTG MDH100S
Описание
Горизонтальный фрезерный обрабатывающий центр DMTG MDH100S предназначен для многосторонней обработки корпусных деталей за одну установку. Ходы по осям X/Y/Z — 1400/1100/1000 мм. Размер стола — 1000 х 1000.
В базовом исполнении заявлены: система ЧПУ Fanuc 31i; частота вращения шпинделя 8000 (опц. 6000 / 12000); мощность шпинделя 25 / 30 кВт; масса станка 24500 кг.
Подходит для серийной обработки корпусов, редукторов и блоков, где важны многосторонняя обработка и отвод стружки. Станок поставляется под заказ: комплектацию, сроки и стоимость уточняем в коммерческом предложении.
Технические характеристики
| Производитель | DMTG |
|---|---|
| Страна-производитель | КНР |

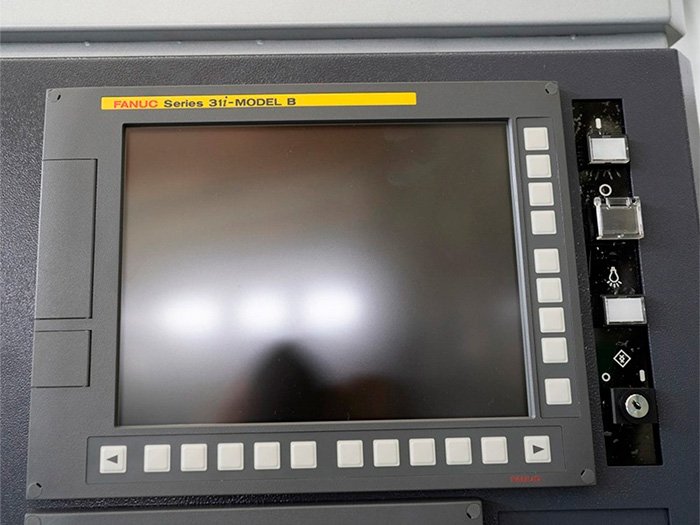

| Система ЧПУ | Fanuc 31i |
| Размер стола, мм | 1000 х 1000 |
| Грузоподъемность, кг | 2000 |

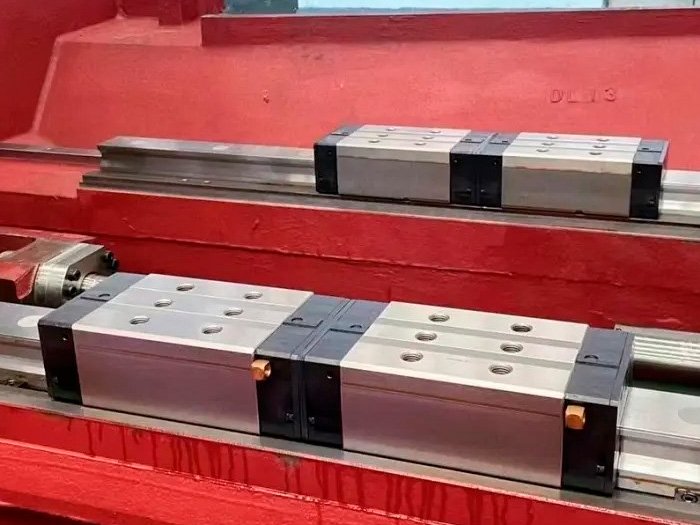

| Тип направляющих | качения |
| Расстояние от торца шпинделя до стола, мм | 200 – 1250 |

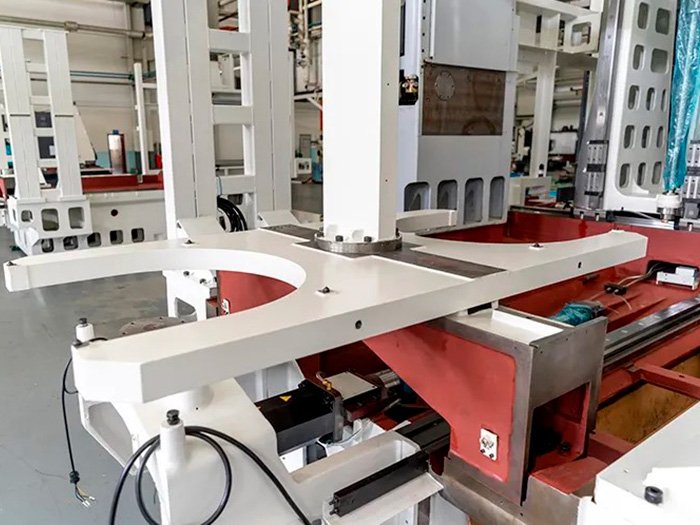

| Количество паллет, шт | 2 (опц. 1) |
| Тип стола | с прямым приводом (опц. привод с червячным редуктором) |
| Минимальный угол индексации | 1° (стол с прямым приводом) 0.001° (стол с червячным редуктором) |
| Время индексации стола на угол 90°, с | 4.5 |
| Время смены паллет, с | 12.5 |
| Расстояние от оси шпинделя до поверхности стола, мм | 80 – 1180 |
| Ход по оси Х, мм | 1400 |
| Ход по оси Y, мм | 1100 |
| Ход по оси Z, мм | 1000 |
| Ход по осям X/Y/Z, мм | 1400 / 1100 / 1000 |
| Максимальная скорость подачи по осям X/Y/Z, м/мин | 20 |
| Скорость быстрого хода по осям Х/Y/Z, м/мин | 45 |
| Конец шпинделя | BT50 |
| Частота вращения шпинделя, об/мин | 8000 (опц. 6000 / 12000) |

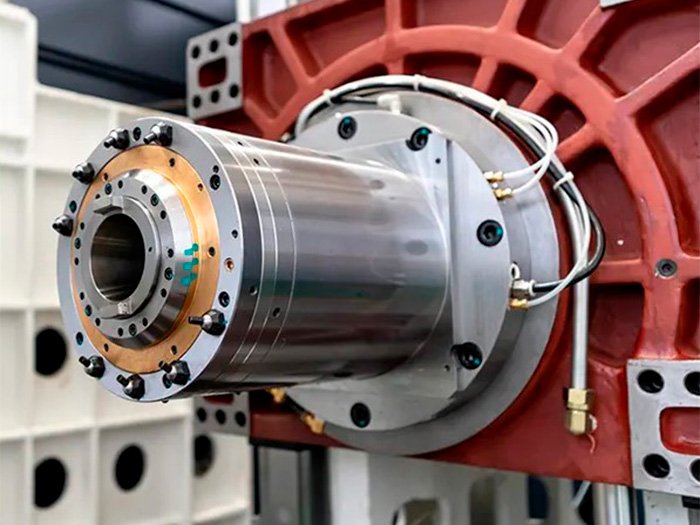

| Тип привода шпинделя | шпиндель-мотор (для 8000 и 12000 об/мин) редуктор (для опции 4000 об/мин) |
| Максимальная масса инструмента, кг | 25 |
| Время смены инструмента, сек | 2.5 |
| Тип сменщика инструмента | цепной |
| Кол-во инструментов, шт | 40 (опц. 60 / 80 / 120) |
| Максимальный диаметр инструмента, мм | 115 (270) |
| Максимальная длина инструмента, мм | 500 |
| Точность позиционирования по осям X/Y/Z, мм | ± 0.005 |
| Повторяемость по осям X/Y/Z, мм | ± 0.003 |
| Давление воздуха, бар | 6 |
| Общая потребляемая мощность, кВт | 50 кВт 380/50 |
| Мощность двигателя, кВт | 25 / 30 |
| Длина, мм | 6150 |
| Ширина, мм | 3720 |
| Высота, мм | 3830 |
| Вес, кг | 24500 |
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к точности — инженер уточнит модель и комплектацию DMTG.
