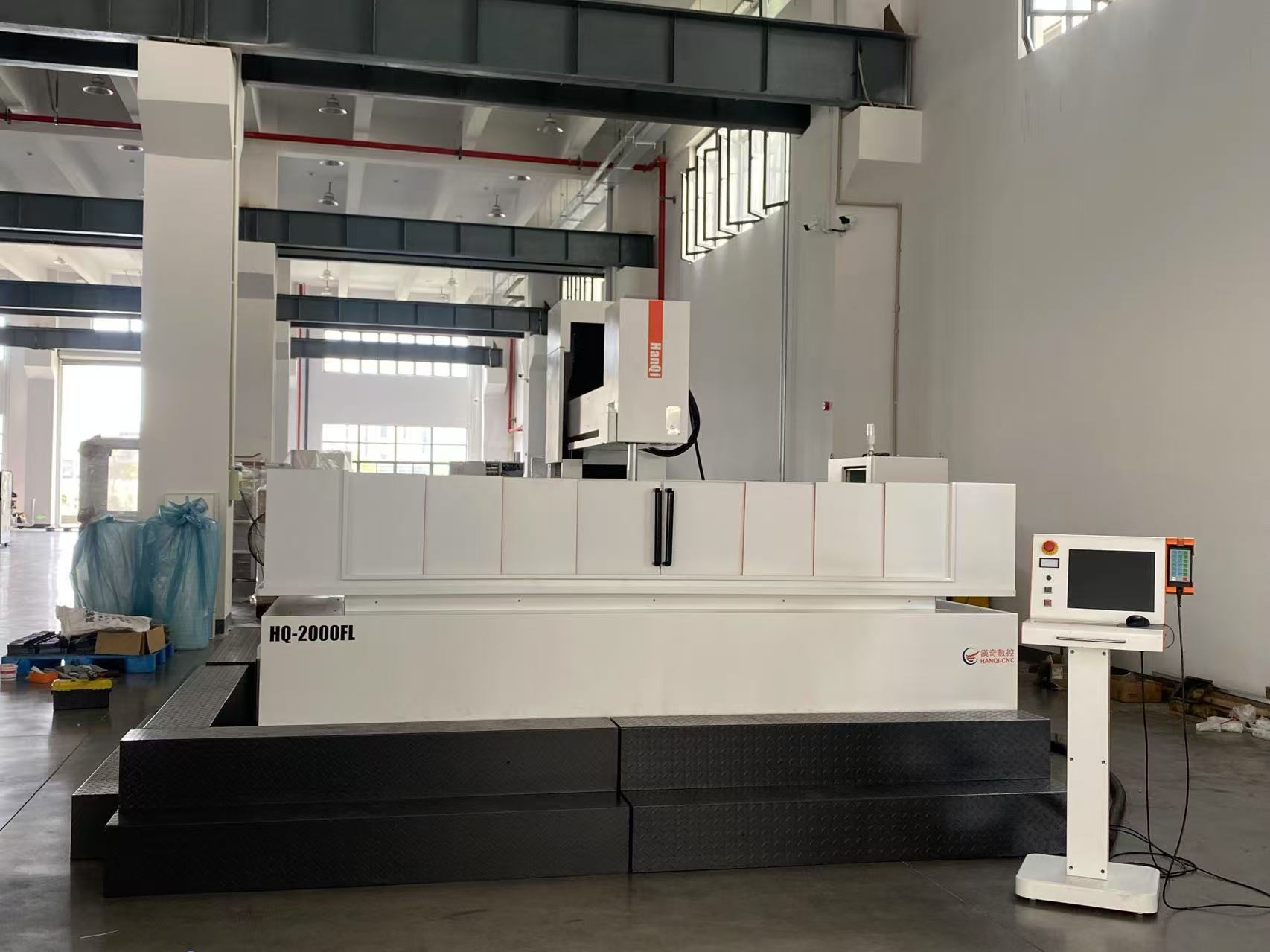

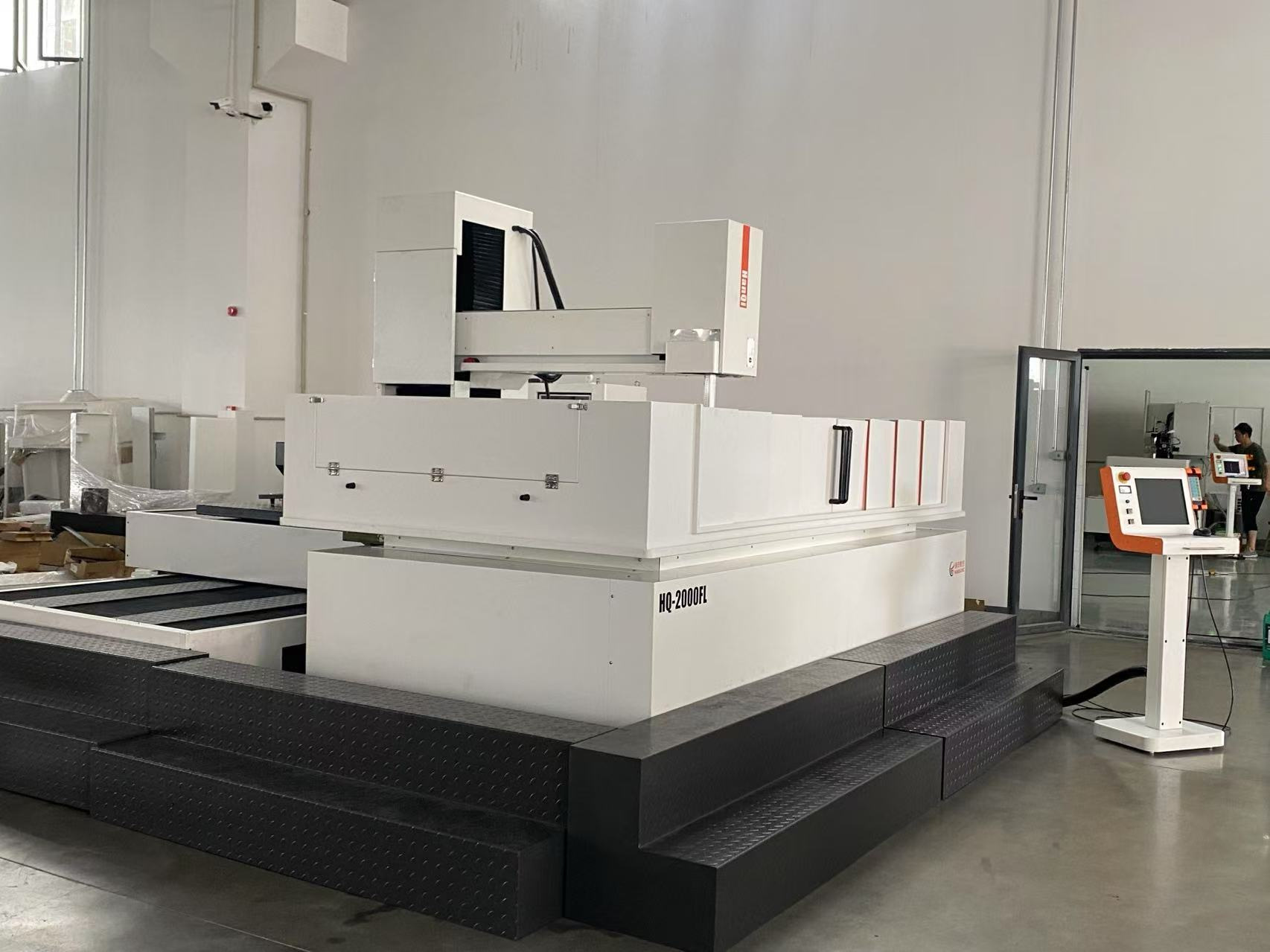

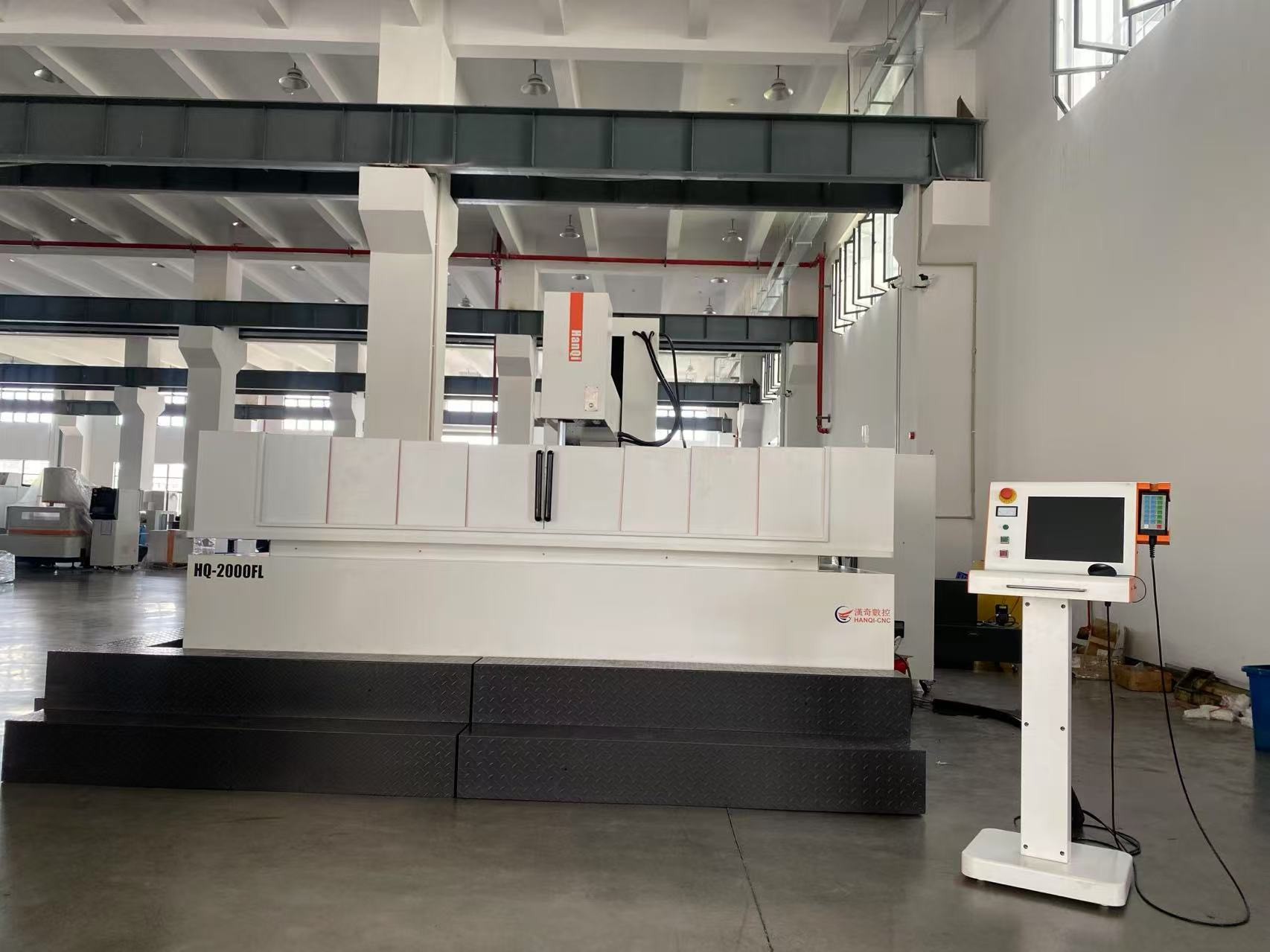

Проволочно-вырезной станок HQ-2000FL
Возможна покупка в ЛИЗИНГ
Станок можно приобрести в лизинг. Мы подберём модель и комплектацию, подготовим коммерческое предложение с составом, стоимостью и условиями поставки для лизинговой компании. Решение и окончательные условия предоставляет лизинговая компания.
Получить расчёт лизингаСервис и расходники для всего парка EDM
Помимо станков Hanqi, мы поставляем запасные части и расходные материалы для электроэрозионного оборудования AGIE CHARMILLES, FANUC, Mitsubishi Electric, Sodick, AccuteX и других производителей: проволоку, фильтры, рабочие жидкости. Если на производстве работают станки разных марок, расходники можно закупать у одного поставщика.
Подобрать расходникиПрименение
Станок серии HQ-FL имеет оси X/Y, управляемые линейным мотором с полным замкнутым контуром, что обеспечивает более высокую точность обработки, лучшие качественные показатели процесса и долгосрочную стабильность в эксплуатации. Он подходит для обработки высокоточных деталей, производства инструментов и обработки деталей с высокими требованиями к угловой резке.
Технические характеристики
| Модель станка | HQ-2000FL |
|---|---|
| Размеры (ДxШxВ) | 4100×4600×2600 мм |
| Вес | 15000 кг |
| Перемещение осей X/Y | 2000×1200 мм |
| Перемещение осей U/V | +/-25 мм |
| Перемещение оси Z (регулируется ЧПУ) | 260+500 мм |
| Максимальная конусность (угол/толщина) | +/-6°/80 (15/80) °/мм |
| Диаметр проволоки | ∅ 0.12–0.20 мм |
| Мощность | 4.5 кВт |
| Размер рабочего стола | 2530×1380 мм |
| Макс. вес заготовки | 12000 кг |
| Размер рабочей зоны | 2800×1600 мм |
| Точность фильтрации | 10 мкм |
| Ёмкость диэлектрического блока | 130 л |
| Тип привода | Линейный |
| Лучшая шероховатость поверхности (Ra) | Ra ≤0.6 мкм |
| Максимальная высота обработки | 500 мм |
| Макс. скорость обработки | 300 мм 2 /мин |
| Скорость передачи данных | Частота |
| Тип ЧПУ | Промышленный компьютер без вентилятора, SSD-накопитель на 32 ГБ, стандартная клавиатура |
| Коммуникационный порт | USB, LAN, RS232 |
| Управление по осям | 6-осевое управление, 4 осями можно управлять одновременно |
| Языки | Китайский, Английский, Русский, Японский |
| Единицы измерения | метрика - дюйм |
| Ручное управление | Стандартная конфигурация |
| Источник питания | 380 В±10%, 50/60 Гц, 2 кВА |
| Температура в помещении | 15 ~ 30°C / влажность 40 ~ 80% |
Стандартное оснащение
01. Прецизионные рубиновые фильеры 0,195мм (сверху и снизу)
02. Датчик обрыва проволоки
03. Автоматический механизм натяжения проволоки
04. Моторизированное перемещение по оси Z
05. Насос с комплектом кабелей
06. Дистанционный пульт управления
07. Трансформатор
08. Генератор импульсов
09. Катушка молибденой проволоки
10. Фильтр системы СОЖ
11. Комплект направляющих роликов
12. Комплект токосъёмников
13. Оптические линейки
14. Линейные двигатели на осях XY
Дополнительная комплектация
- Серводвигатели осей (U, V) Panasonic
- Дополнительная Ось А
- Устройство для резки алюминия
- Кондиционер электрошкафа
Поставка и сервис
Доставка, такелаж, монтаж и пусконаладка на площадке заказчика. Обучение операторов и гарантийные условия фиксируем в коммерческом предложении. После гарантии — сервис и оснастка через сервисный центр Groupes.
