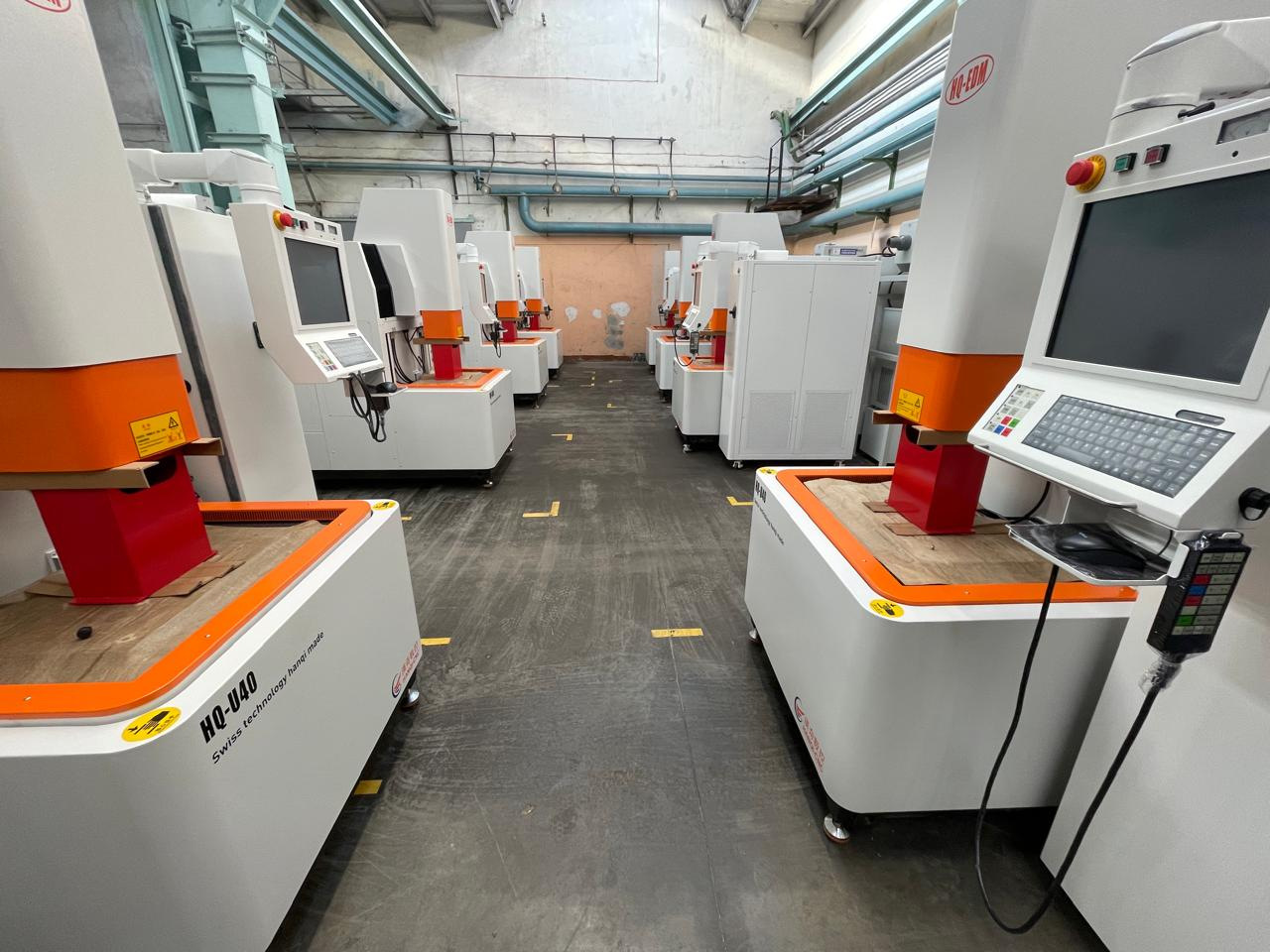

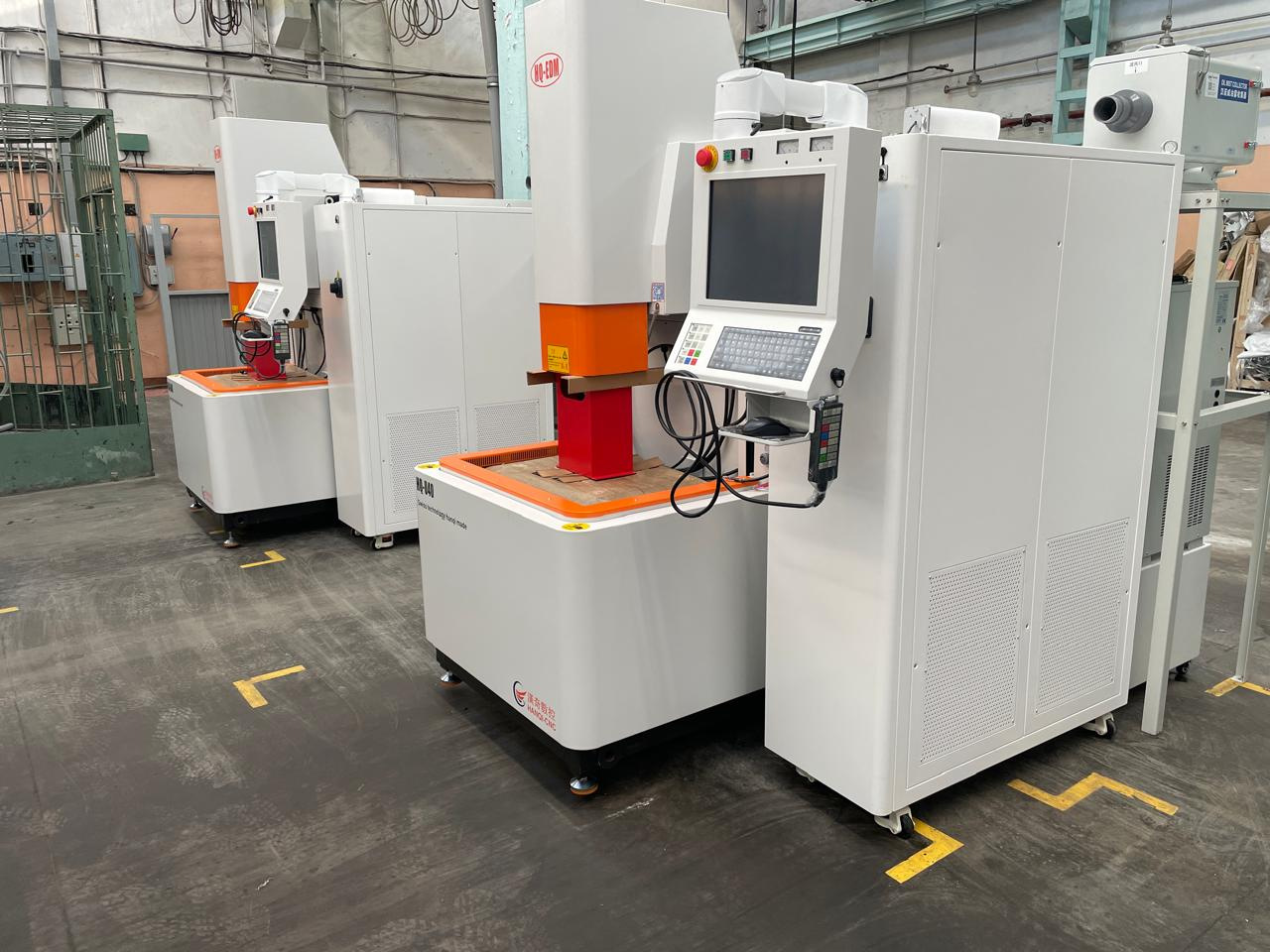

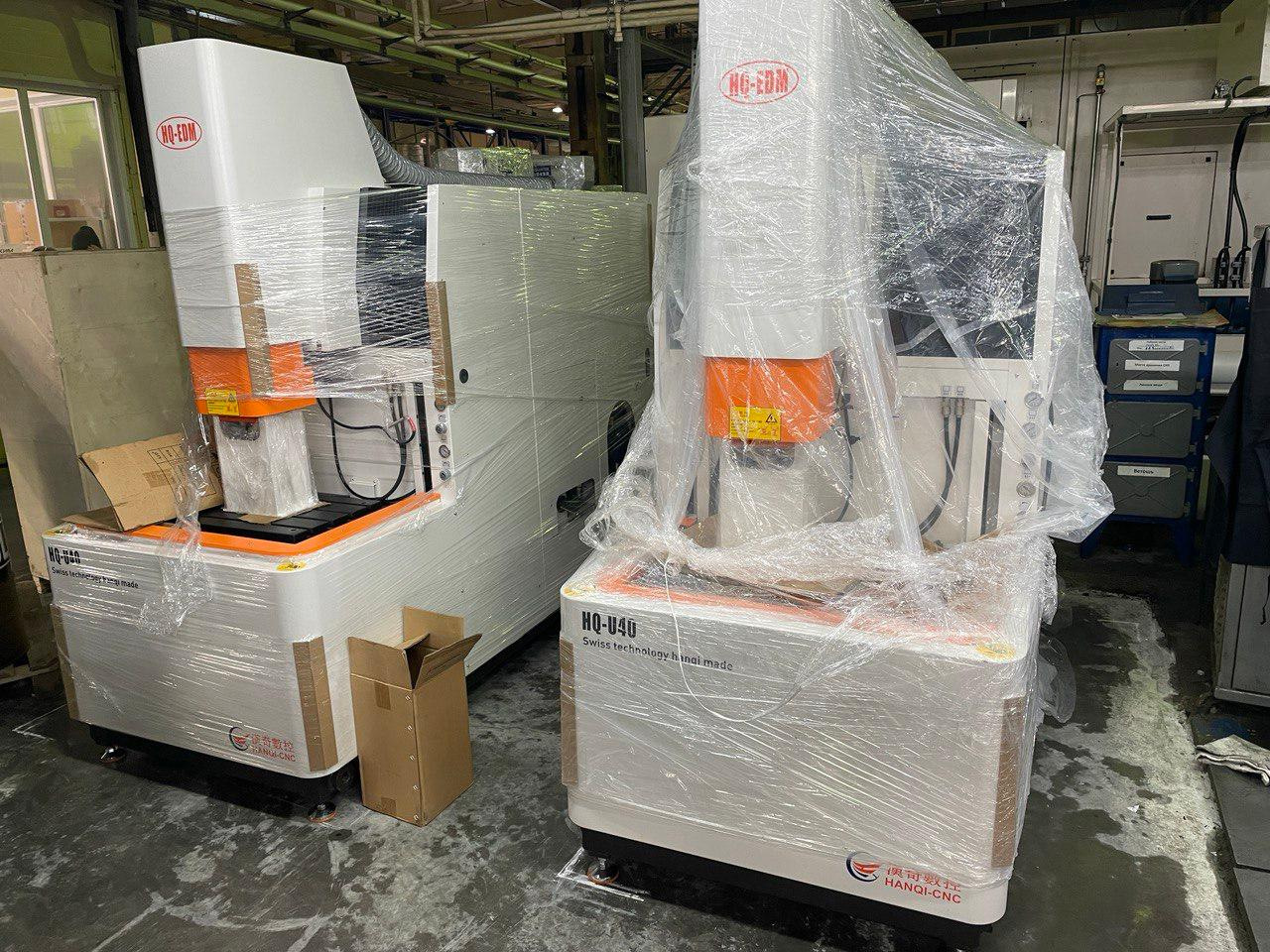

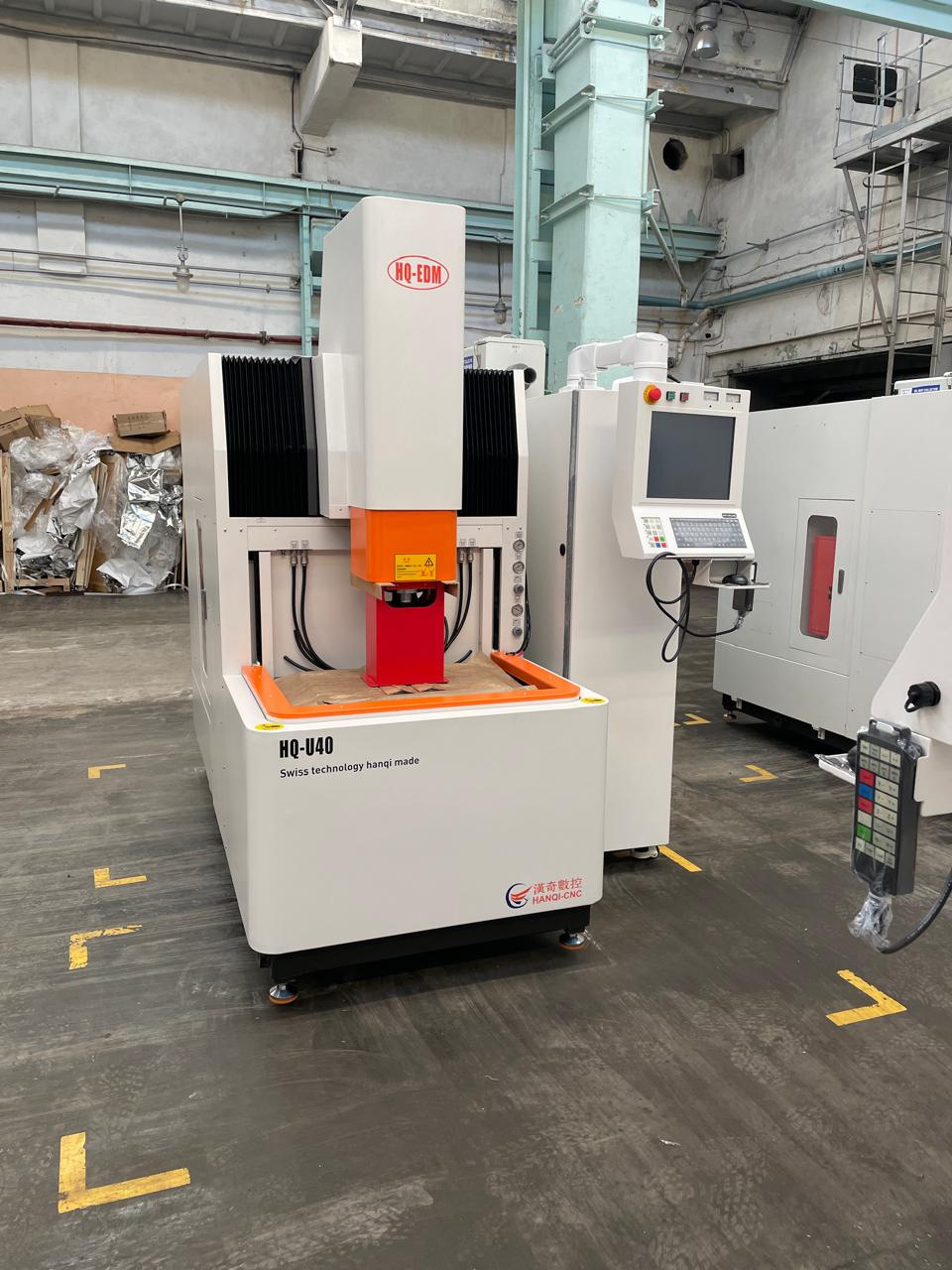

Копировально-прошивной станок HQ-U40
Возможна покупка в ЛИЗИНГ
Станок можно приобрести в лизинг. Мы подберём модель и комплектацию, подготовим коммерческое предложение с составом, стоимостью и условиями поставки для лизинговой компании. Решение и окончательные условия предоставляет лизинговая компания.
Получить расчёт лизингаСервис и расходники для всего парка EDM
Помимо станков Hanqi, мы поставляем запасные части и расходные материалы для электроэрозионного оборудования AGIE CHARMILLES, FANUC, Mitsubishi Electric, Sodick, AccuteX и других производителей: проволоку, фильтры, рабочие жидкости. Если на производстве работают станки разных марок, расходники можно закупать у одного поставщика.
Подобрать расходникиПрименение
EDM machine HQ-U40 – Флагманская версия электроэрозионного копировально-прошивного станка, представляет собой станок для электроэрозионной обработки любых токопроводящих материалов, работающий с использованием электроразрядных процессов с числовым программным управлением при помощи электрода. Применяется для производства штампов и пресс-форм, а также ответственных деталей. Станок отличается наличием подъемной ванной с рабочей камерой 840х600х300, и перемещениям по осям X,Y,Z 400х300х300мм. Точность позиционирования по осям +/-0.005мм повторяемость +/-0.003мм Напряжение: 3 x 380V 士10% (50HZ) Входная мощность: 9 кВт Операционная система LINUX Серводвигатель переменного тока AC servo drive Максимальное количество осей управления - 6 осей
Технические характеристики
| Модель станка | HQ-U40 |
|---|---|
| Структура станка | Конструкция С-образного типа/стационарный стол/подъемный резервуар для рабочей жидкости |
| Размеры | 1540х2380х2200 мм |
| Вес машины | 3800 кг |
| Точность контроля каждой оси | 0,1 мкм |
| Минимальное отображение каждой оси | 0,1 мкм |
| Перемещение по осям X/Y/Z | 400х300х300 мм |
| Точность позиционирования | 0,005 мм |
| Точность повторного позиционирования | 0,003 мм |
| Размеры бака с рабочей жидкостью (ДхШхВ) | 840х600х300 мм |
| Размер рабочего стола (длина и ширина) | 600х400 мм |
| Расстояние от пола до стола | 830 мм |
| Расстояние между электродом и рабочей поверхности | 265-565 мм |
| Пластина на рабочей поверхности (при добавлении оси С) | (185-485) мм |
| Система смазки | Ручная централизованная смазка |
| Максимальный вес электрода | 50 кг |
| Установка электродов | Пневматическая установка |
| Максимальный размер заготовки | 840х600х350 мм |
| Максимальный вес заготовки | 800 кг |
| Уровень жидкости | 0-300 мм |
| Вместимость | 500 л |
| Количество и тип фильтров | 2 (с бумажным сердечником) шт |
| Максимальный ток обработки | 50 А |
| Максимальная эффективность обработки | 500 мм 3 /мин |
| Лучшая шероховатость поверхности | 0,05 мкм |
| Минимальные потери электрода | 0,1 % |
| Минимальный ток контроля | 0,1 А |
| Минимальные угловые потери | 20 мкм |
| Минимальный дополнительный размер | 5 мкм |
| Стандартное напряжение | 3 х 380V ± 10% (50HZ) кВт |
| Потребляемая мощность | 11 кВт |
| Охлаждение электрического шкафа | Вентилятор |
| Охлаждение рабочей жидкости | Автоматический масляный радиатор |
| Операционная система | LINUX |
| Ввод данных | 17”, LCD-дисплей, мышь или сенсорный экран, клавиатура |
| Режим движения | Сервопривод переменного тока |
| Метод интерполяции | Прямая линия, дуга, эллипс, любая кривая по программе |
| Условия выгрузки при обработке | Неограниченный |
| Максимальное количество осей управления | 6 |
| Диапазон ввода | +9999,999~-9999,999 |
Стандартное оснащение
01. Станок в сборе
02. Переносной пульт ручного управления
03. Набор инструмента и приспособлений для крепления детали на рабочем столе
04. Магнитный стол
05. Огнетушитель
06. Галогенная лампа для освещения рабочей зоны
07. Техническая документация на русском языке
08. Охлаждение жидкости
09. Два насоса с фильтрами для рабочей жидкости
Дополнительная комплектация
- Ось C - 3R или Китайский аналог
- Магазин электродов - ATC 16T
- Оптическая линейка Fagor или китайский аналог
- Фильтр для диэлектрика
- Рабочая жидкость
- Стабилизатор напряжения
