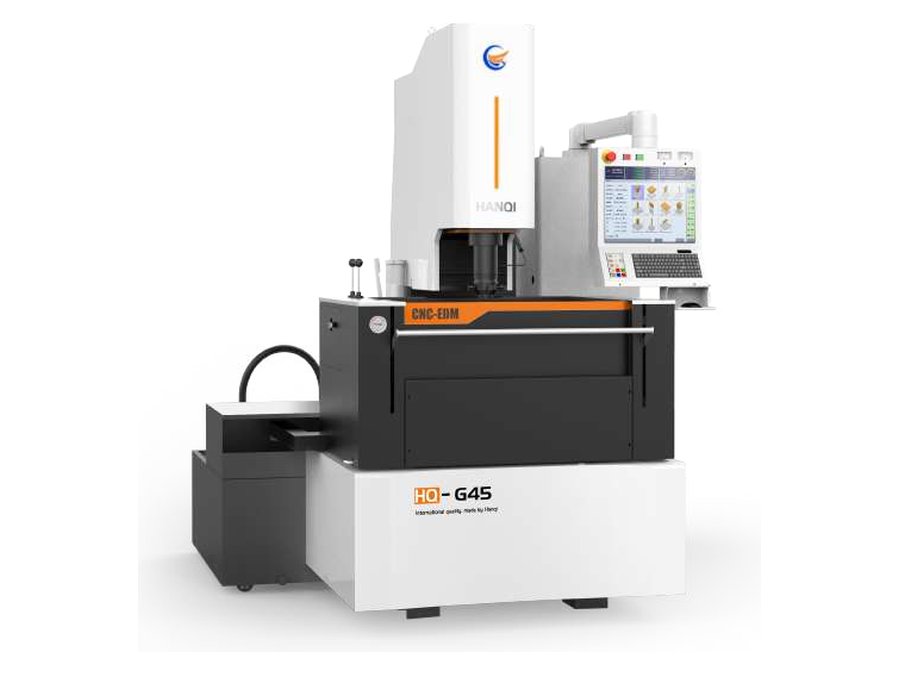

Копировально-прошивной станок HQ-G45
Применение
Высокоточный копировально-прошивной электроэрозионный станок с ЧПУ и сервообработкой по трём осям — для изготовления точных пресс-форм и деталей с высоким качеством поверхности.
Автоматическая компенсация погрешности и зазора по осям, абсолютный сервопривод переменного тока; опционально — ось C, автоматическая смена электродов (ATC) и оптические линейки.
Технические характеристики
| Модель станка | HQ-G45 |
|---|---|
| Конструкция | Крестовый суппорт, цельнолитая C-образная станина |
| Размеры (Д×Ш×В) | 1900×2270×2320 мм |
| Масса | 2600 кг |
| Перемещение осей X/Y/Z | 450×350×300 мм |
| Точность позиционирования | ≤0,005 мм |
| Повторяемость позиционирования | ≤0,003 мм |
| Точность обработки | ±0,007 мм |
| Минимальный ход оси | ≤0,005 мм |
| Размер рабочего стола | 600×400 мм |
| Максимальный размер заготовки | 840×600×350 мм |
| Высота стола от пола | 830 мм |
| Расстояние от плиты электрода до стола | 265–565 мм |
| Максимальный вес заготовки | 800 кг |
| Максимальный вес электрода | 50 кг |
| Емкость рабочей жидкости | 400 л |
| Максимальный средний ток обработки | 50 А |
| Максимальная входная мощность | 9 кВт |
| Максимальная эффективность обработки | 500 мм³/мин |
| Наилучшая шероховатость поверхности | Ra 0,05 мкм |
| Минимальный износ электрода | 0,1% |
| Минимальный износ на углах | 10 мкм |
| Режим привода | Абсолютный сервопривод переменного тока |
| Операционная система | Linux |
| Дисплей | LCD 17″ |
| Система управления | HQA3-50, EtherCAT |
| Количество осей | 8 осей, 5 одновременно управляемых |
| Минимальная единица управления | 0,1 мкм |
| Способ ввода | Компьютерная мышь, сенсорный экран, клавиатура или ручной пульт |
| Количество рабочих систем координат | 60 |
| Компенсация осей | Автоматическая компенсация погрешности и зазора по осям |
Стандартное оснащение
01. Станок в сборе
02. Переносной пульт ручного управления
03. Набор инструмента и приспособлений для крепления детали на рабочем столе
04. Магнитный стол
05. Огнетушитель
06. Галогенная лампа для освещения рабочей зоны
07. Техническая документация на русском языке
Дополнительная комплектация
- Сервопривод автоматической смены электродов (ATC)
- Абсолютная оптическая линейка
- Устройство дымоудаления
- Функция онлайн-контроля
- Ось C, ось A, оси A/B и др.
- Автоматическая система пожаротушения
- Максимальный ток обработки 80 А
- Масляный охладитель
Поставка и сервис
Доставка, такелаж, монтаж и пусконаладка на площадке заказчика. Обучение операторов и гарантийные условия фиксируем в коммерческом предложении. После гарантии — сервис и оснастка через сервисный центр Groupes.
