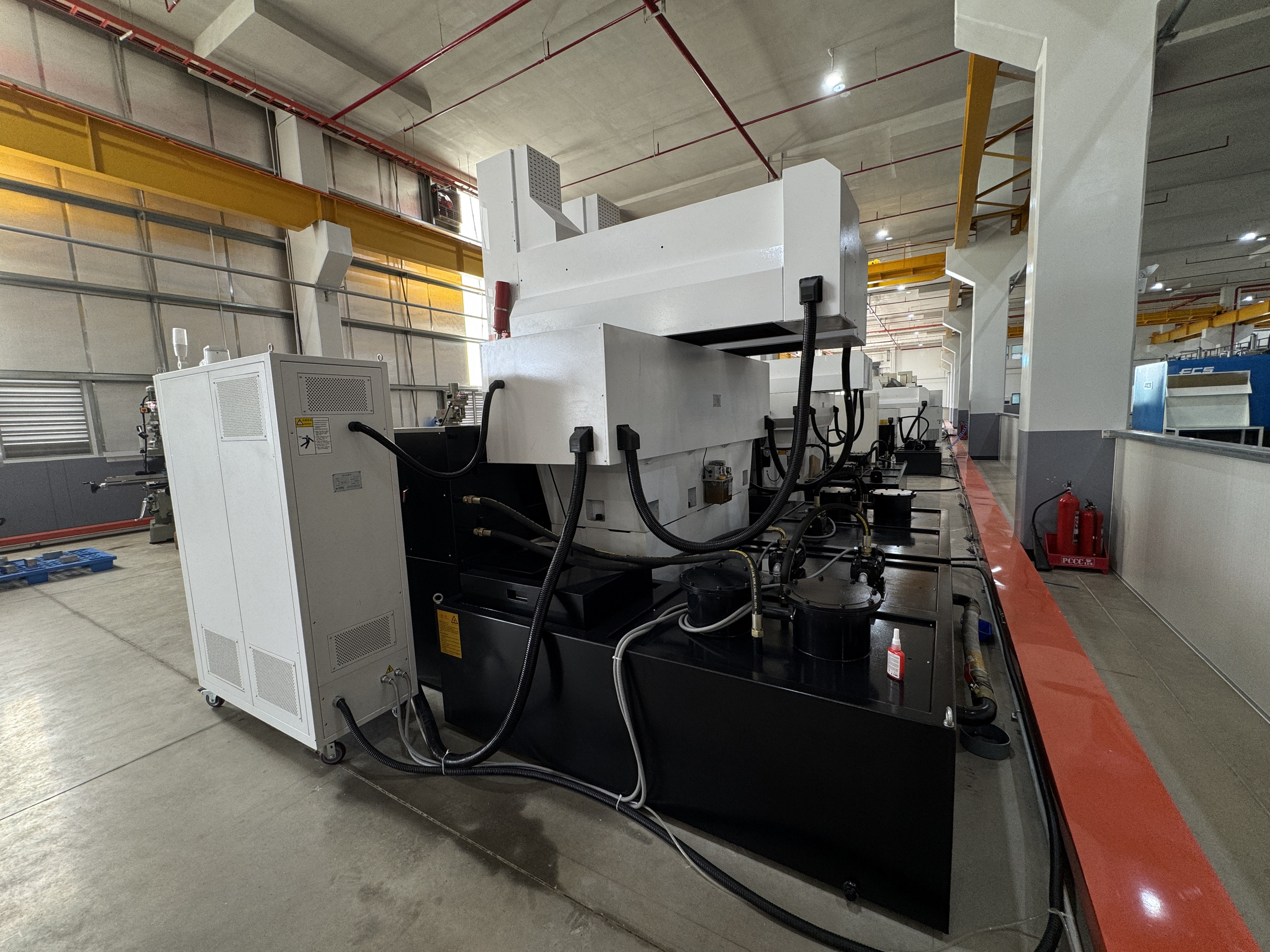

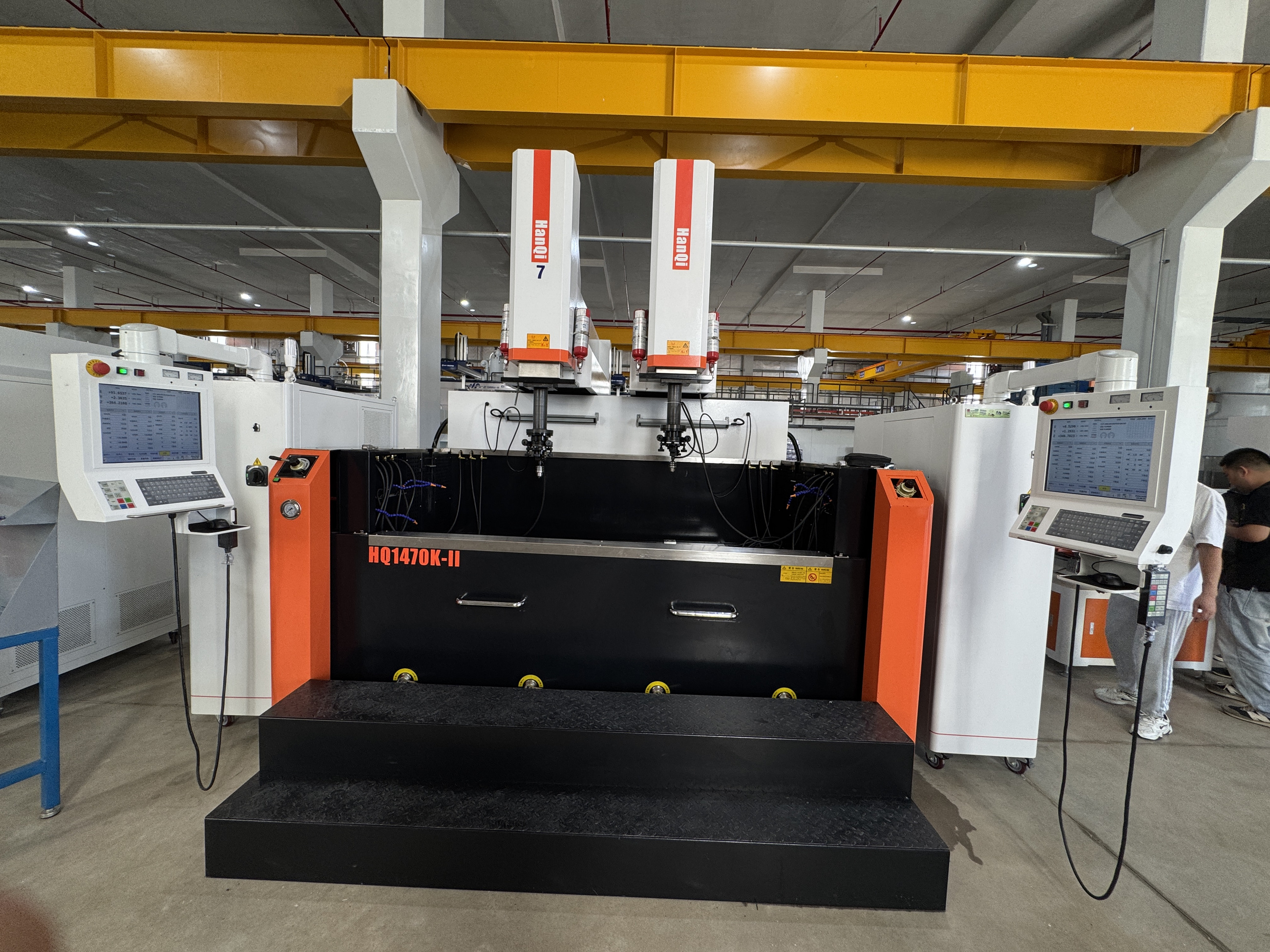

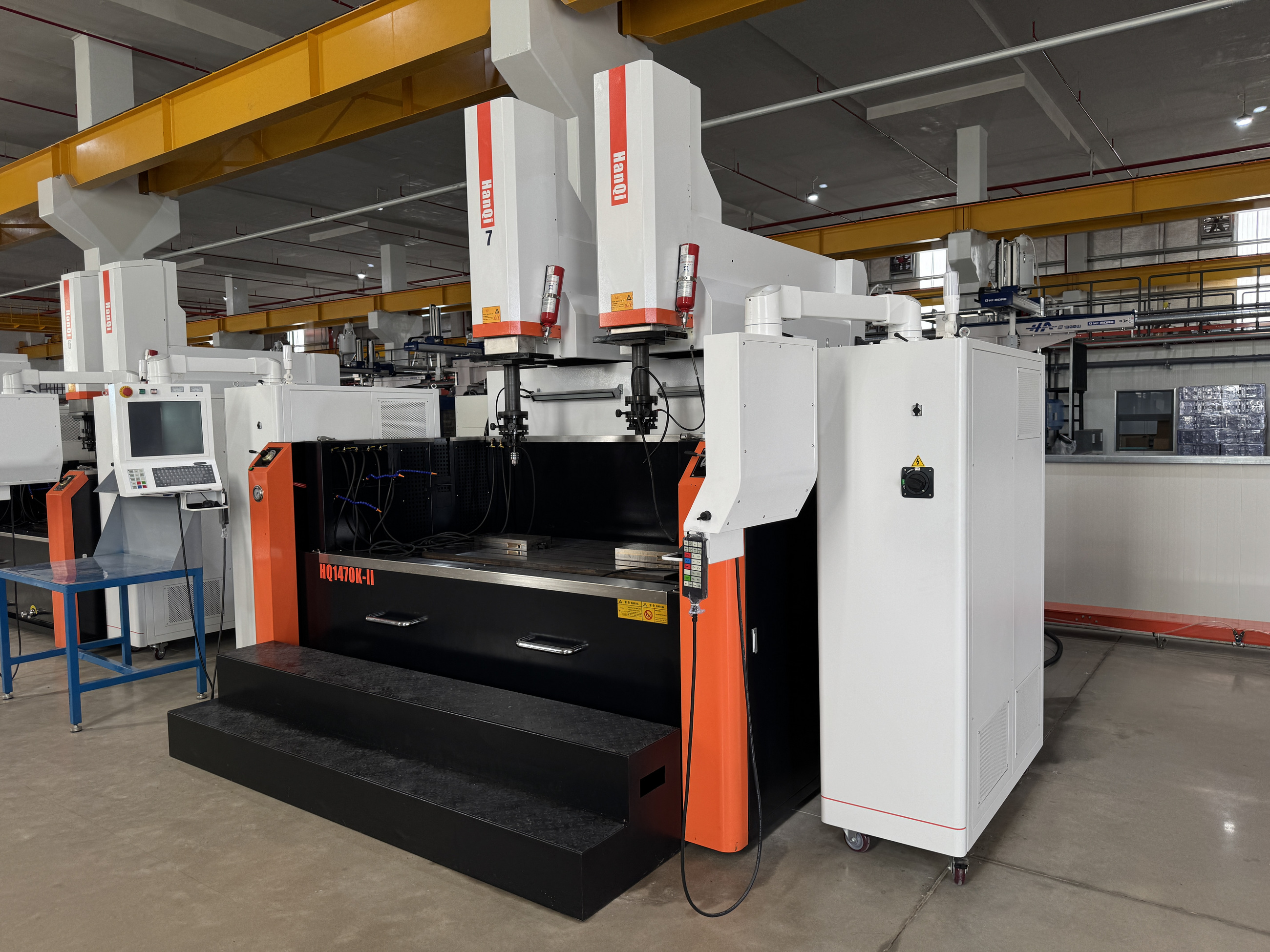

Копировально-прошивной станок HQ 1470K-II
Возможна покупка в ЛИЗИНГ
Станок можно приобрести в лизинг. Мы подберём модель и комплектацию, подготовим коммерческое предложение с составом, стоимостью и условиями поставки для лизинговой компании. Решение и окончательные условия предоставляет лизинговая компания.
Получить расчёт лизингаСервис и расходники для всего парка EDM
Помимо станков Hanqi, мы поставляем запасные части и расходные материалы для электроэрозионного оборудования AGIE CHARMILLES, FANUC, Mitsubishi Electric, Sodick, AccuteX и других производителей: проволоку, фильтры, рабочие жидкости. Если на производстве работают станки разных марок, расходники можно закупать у одного поставщика.
Подобрать расходникиПрименение
Станок широко используется в производстве крупных автомобильных пресс-форм и в обработке крупных деталей. Эта серийная модель электроэрозионного станка (Two-head) предназначена для одновременной прошивки нескольких форм, что повышает эффективность прошивания отверстий в нескольких изделиях.
Технические характеристики
| Модель станка | HQ 1470K-II |
|---|---|
| Размеры (ДхШхВ) | 3000х3500х3450 мм |
| Вес | 10000 кг |
| Перемещение осей (X/Y/Z) | (1000х2)х600х500 мм |
| Размер рабочего стола | 1700х900 мм |
| Макс. вес заготовки | 10000 кг |
| Размер рабочей ванны | 2400х1350х700 мм |
| МИН. расстояние между электродной пластиной и столом | 600 мм |
| МАКС. расстояние между электродной пластиной и столом | 1150 мм |
| Максимальный вес электрода | 200 кг |
| Потребляемая мощность | 9+9 кВт |
| Максимальный ток обработки | 50+50 А |
| Максимальная эффективность обработки | 500 мм 3 /мин |
| Режим привода | AC Servo |
| Минимальные потери электрода | 0,1% |
| Лучшая шероховатость поверхности (Ra) | 0,12 мкм |
| Минимальный механический привод | 1 мкм |
| Количество систем координат | 60 |
| Режим ввода | Сенсорный экран/USB |
| ЖК-экран | 17" |
| Компенсация каждой оси | Каждая ось несет компенсацию погрешности шага, компенсацию зазора соответственно |
| Разрешение каждой оси | 0,4 |
| Стандарт обработки | Медь-сталь, медь-алюминий, медь-медный сплав, графитовая EDM3-сталь, графитовая ISO63-сталь и т.д. |
| Режим интерполяции | Прямая линия, дуга, эллипс, произвольные кривые линии в соответствии с программным обеспечением |
| Условия выгрузки электроэрозионной обработки | С000-С999 |
| Максимальное количество осей управления | 5 |
| Диапазон ввода | +9999.999 ~ -9999.999 |
Стандартное оснащение
01. Станок в сборе
02. Переносной пульт ручного управления
03. Набор инструмента и приспособлений для крепления детали на рабочем столе
04. Магнитный стол
05. Огнетушитель
06. Галогенная лампа для освещения рабочей зоны
07. Техническая документация на русском языке
Дополнительная комплектация
- Охлаждение жидкости
- Ось C - 3R или Китайский аналог
- Магазин электродов - ATC 16T
- Оптическая линейка Fagor или китайский аналог
- Фильтр для диэлектрика
- Рабочая жидкость
- Стабилизатор напряжения
Поставка и сервис
Доставка, такелаж, монтаж и пусконаладка на площадке заказчика. Обучение операторов и гарантийные условия фиксируем в коммерческом предложении. После гарантии — сервис и оснастка через сервисный центр Groupes.
Заявка по этой модели
Опишите деталь, материал и операции — подготовим комплектацию, срок и коммерческое предложение.
