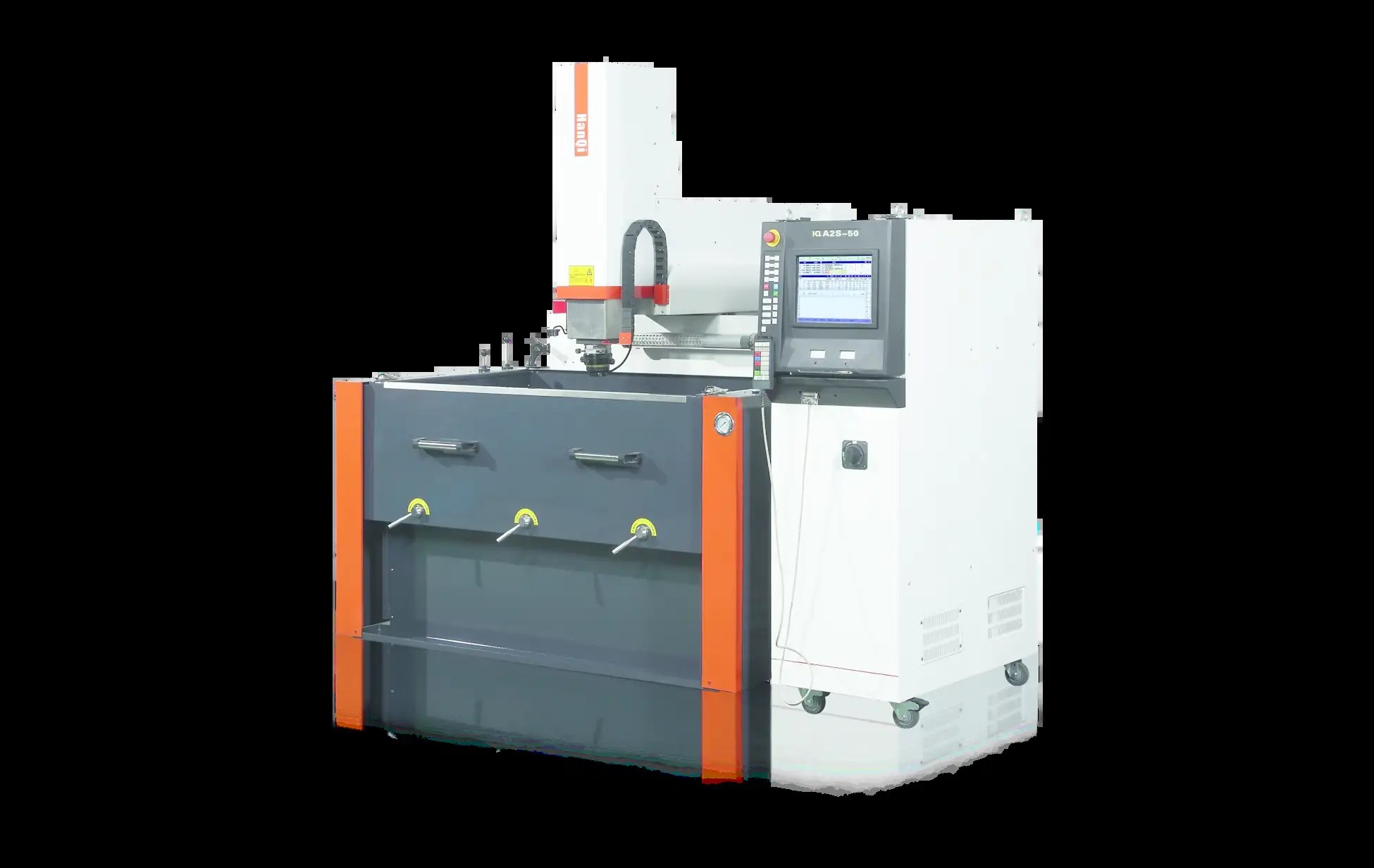

Копировально-прошивной станок HQ-1060K
Применение
Копировально-прошивной электроэрозионный станок серии K для обработки крупно- и среднегабаритных металлических деталей электродом.
Сервоприводы по осям и система ЧПУ на базе Linux (HQA3-50) с сенсорным экраном 17″; на каждой оси — компенсация погрешности шага и зазора.
Технические характеристики
| Модель станка | HQ-1060K |
|---|---|
| Перемещение по осям X/Y/Z | 1000×600×450 мм |
| Расстояние от фланца до стола | 500–950 мм |
| Привода по осям | Серводвигатели |
| Размер рабочего стола | 1380×800 мм |
| Максимальный размер заготовки | 2000×1300×700 мм |
| Максимальная нагрузка на стол | 4000 кг |
| Количество фильтров | 2 шт. |
| Охлаждение рабочей жидкости | Опционально |
| Максимальный ток обработки | 50 А |
| Наилучшая шероховатость | 0,1 мкм |
| Максимальная скорость обработки | 500 мм³/мин |
| Максимальная скорость отвода электрода | 5 м/мин |
| Максимальный вес электрода | 70 кг |
| Минимальный износ электрода | 0,10% |
| Крепление электрода | Ручное |
| Операционная система / ЧПУ | Linux HQA3-50 |
| Компенсация по осям | Каждая ось имеет компенсацию погрешности шага и зазора |
| Языковой интерфейс | Английский |
| Экран | 17″ LCD, сенсорный |
| Охлаждение электрошкафа | Вентилятор |
| Точность позиционирования X/Y/Z | 0,008/0,008/0,008 мм |
| Точность перепозиционирования X/Y/Z | 0,005/0,005/0,005 мм |
| Мощность станка | 9 кВт |
| Система смазки | Ручная, централизованная |
| Размеры станка | 2200×3600×2920 мм |
| Вес станка | 5200 кг |
Стандартное оснащение
01. Станок в сборе
02. Переносной пульт ручного управления
03. Набор инструмента и приспособлений для крепления детали на рабочем столе
04. Магнитный стол
05. Огнетушитель
06. Галогенная лампа для освещения рабочей зоны
07. Техническая документация на русском языке
Дополнительная комплектация
- Охлаждение жидкости
- Ось C - 3R или китайский аналог
- Магазин электродов - ATC 16T
- Оптические линейки Fagor или китайский аналог
- Фильтр для диэлектрика
- Рабочая жидкость
- Стабилизатор напряжения
Поставка и сервис
Доставка, такелаж, монтаж и пусконаладка на площадке заказчика. Обучение операторов и гарантийные условия фиксируем в коммерческом предложении. После гарантии — сервис и оснастка через сервисный центр Groupes.
Заявка по этой модели
Опишите деталь, материал и операции — подготовим комплектацию, срок и коммерческое предложение.
